技术摘要：
本发明涉及门组件技术领域，涉及一种门组件及储物柜。门组件包括第一门体，设置有第一拉手槽和容纳槽；第二门体设置有第二拉手槽；弹性支撑装置；浮动板通过弹性支撑装置安装于容纳槽中，以使浮动板设置为可在按压状态和复位状态间切换；在按压状态，容纳槽形成操作第  全部
背景技术：
现有技术中，为了方便开门，在冰箱的门体上会设置把手。由于把手凸设在门体上 影响美观，因此现有技术中还有在门体的侧壁设置拉手板的形式。 在冰箱的门体上设置拉手板虽然能够保证门体的正面简洁平整，但是，为了保证 在打开其中一个门体时用户的手能够扣入该门体的拉手板，对开门冰箱的两扇门体之间必 须预留朝向冰箱内部凹陷的操作区域，由此又会破坏冰箱正面的平整性、影响美观。
技术实现要素：

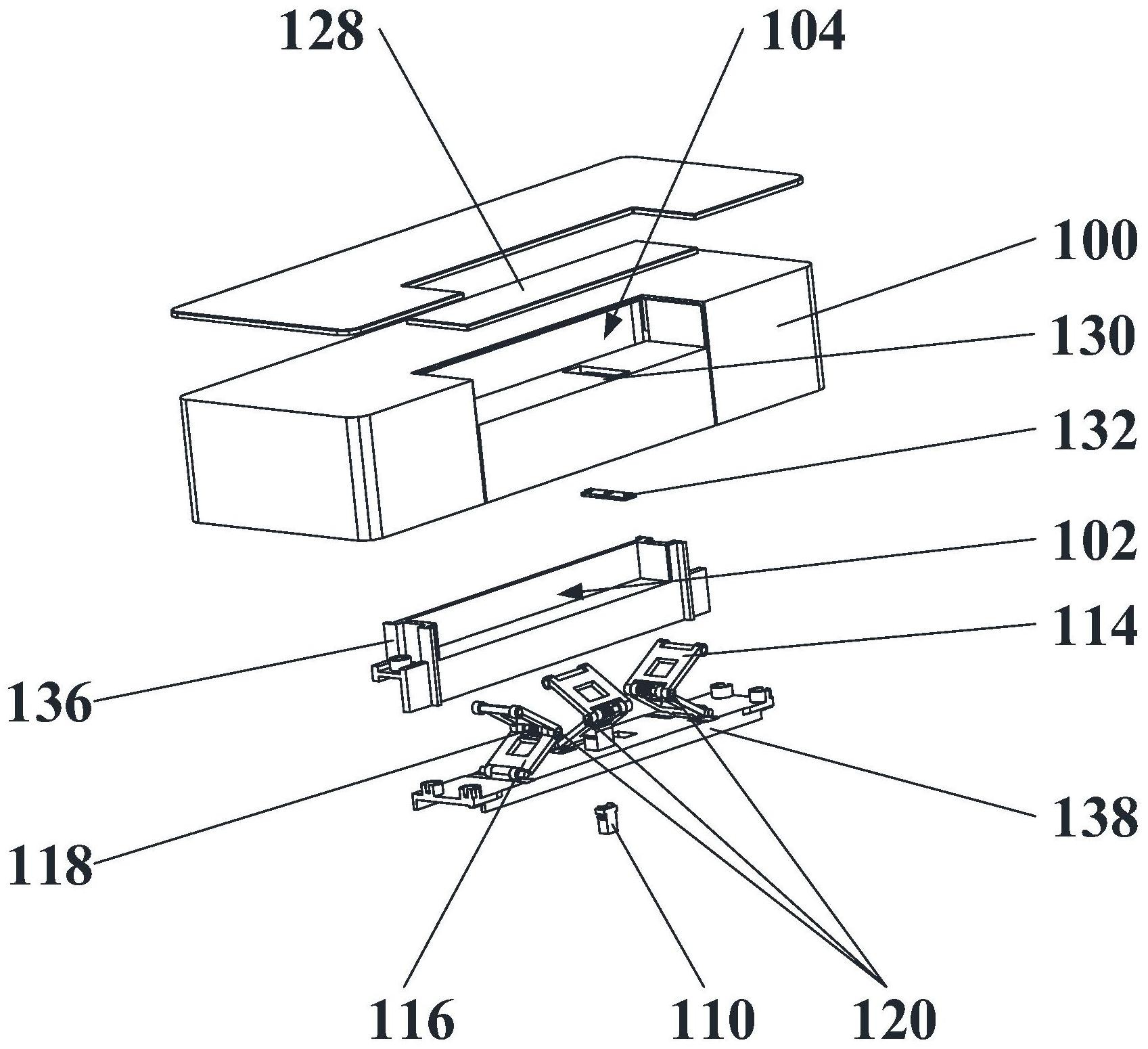

本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种门 组件，该门组件的门体平整、简洁且开闭方便。 本发明还提出一种储物柜。 根据本发明第一方面实施例的门组件，包括第一门体，设置有第一拉手槽和容纳 槽；第二门体，设置有第二拉手槽；弹性支撑装置；浮动板，通过所述弹性支撑装置安装于所 述容纳槽中，以使所述浮动板设置为可在按压状态和复位状态间切换；在所述按压状态，所 述容纳槽形成操作所述第一拉手槽和所述第二拉手槽的空间，在所述复位状态，所述浮动 板遮蔽所述第一拉手槽和所述第二拉手槽。 根据本发明实施例的门组件，当需要开门时，通过按压浮动板，就可在其容纳槽中 形成用于操作第一拉手槽和第二拉手槽的避让空间，从而无需在门体上设置把手，也不需 要在门体表面设置拉手板，进而能够保证门体的正面平整。当无需开门时，通过弹性支撑装 置驱动浮动板运动至复位状态以遮蔽第一拉手槽和第二拉手槽，就能够使门体恢复到平整 简洁的状态，在保证了门体平整、简洁的同时，还便于使用人员开闭门体。 根据本发明的一个实施例，所述弹性支撑装置包括导向件和弹性件，所述导向件 与所述弹性件设置在所述容纳槽的底部与所述浮动板之间。 根据本发明的一个实施例，所述导向件包括第一连接板和第二连接板，所述弹性 件为扭簧；所述第一连接板的第一端与所述浮动板铰接，所述第二连接板的第一端与所述 容纳槽的底部铰接，所述第一连接板的第二端与所述第二连接板的第二端通过铰接轴铰 接，所述扭簧穿设在所述铰接轴上，所述扭簧的两端分别连接在所述第一连接板和所述第 二连接板上。 根据本发明的一个实施例，所述导向件包括导向柱，所述弹性件为压簧；所述导向 柱设置在所述容纳槽的底部与所述浮动板中的一个上，在所述容纳槽的底部与所述浮动板 中的另一个上设置有与所述导向柱对应的导向孔，所述弹性件套设在所述导向柱上，且所 述弹性件的两端分别抵接在所述容纳槽的底部与所述浮动板上。 根据本发明的一个实施例，所述弹性支撑装置为多组，多组所述弹性支撑装置间 3 CN 111578607 A 说　明　书 2/9 页 隔地设置。 根据本发明的一个实施例，还包括盖板，所述浮动板开设有安装槽，所述安装槽中 安装有显示灯，所述盖板与所述显示灯对应的位置处设置有透光标识区。 根据本发明的一个实施例，所述浮动板上还设置有检测控制件，所述检测控制件 用于检测到体征信号时控制所述显示灯开启。 根据本发明的一个实施例，所述浮动板上沿所述浮动板的边缘形成有限位部，所 述限位部与所述容纳槽的内壁配合以使得所述盖板的表面与所述第一门体的表面齐平。 根据本发明的一个实施例，还包括锁紧装置，所述锁紧装置包括对应设置的锁紧 座以及卡柱，所述锁紧座设置在所述容纳槽的底部以及所述浮动板中的一个上，所述卡柱 设置在所述容纳槽的底部以及所述浮动板中的另一个上，所述锁紧座与所述卡柱配合以锁 紧或松开所述浮动板。 根据本发明的一个实施例，所述第一拉手槽与所述第二拉手槽齐平设置或错开设 置。 根据本发明的第二方面，提供一种储物柜，包括如前所述的门组件。 根据本发明的一个实施例，所述储物柜为冰箱、橱柜或者陈列柜。 本发明实施例中的上述一个或多个技术方案，至少具有如下技术效果之一： 根据本发明实施例的门组件，当需要开门时，通过按压浮动板，就可在其容纳槽中 形成用于操作第一拉手槽和第二拉手槽的避让空间，从而无需在门体上设置把手，也不需 要在门体表面设置拉手板，进而能够保证门体的正面平整。当无需开门时，通过弹性支撑装 置驱动浮动板运动至复位状态以遮蔽第一拉手槽和第二拉手槽，就能够使门体恢复到平整 简洁的状态，在保证了门体平整、简洁的同时，还便于使用人员开闭门体。 进一步地，本发明第二方面实施例提供的储物柜，通过在其上设置如前所述的门 组件，能够简化该储物柜的整体结构，使得该储物柜的门体表面平整。 除了上述所描述的本发明解决的技术问题、构成的技术方案的技术特征以及有这 些技术方案的技术特征所带来的优点之外，本发明的其他技术特征及这些技术特征带来的 优点，将结合附图作出进一步的说明。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1是本发明实施例提供的门组件的示意性主视图； 图2是本发明实施例提供的门组件中的浮动板被按压后的示意性结构图； 图3是本发明实施例提供的门组件的示意性爆炸图； 图4是本发明实施例提供的第一种弹性支撑装置且浮动板处于复位状态的示意性 结构图； 图5是本发明实施例提供的第一种弹性支撑装置且浮动板处于复位状态的示意性 侧视剖视图； 4 CN 111578607 A 说　明　书 3/9 页 图6是图5中A处的局部放大图； 图7是图5中B处的局部放大图； 图8是图5中C处的局部放大图； 图9是图5中D处的局部放大图； 图10是本发明实施例提供的第一种弹性支撑装置且浮动板处于按压状态的示意 性结构图； 图11是本发明实施例提供的第一种弹性支撑装置且浮动板处于按压状态的示意 性侧视剖视图； 图12是图11中E处的局部放大图； 图13是本发明实施例提供的第二种弹性支撑装置且浮动板处于复位状态的示意 性结构图； 图14是本发明实施例提供的第二种弹性支撑装置且浮动板处于按压状态的示意 性结构图； 图15是本发明实施例提供的第三种弹性支撑装置且浮动板处于复位状态的示意 性结构图； 图16是本发明实施例提供的第三种弹性支撑装置且浮动板处于按压状态的示意 性结构图； 图17是本发明实施例提供的浮动板与拉手盖板配合的示意性结构图； 图18是本发明实施例提供的盖板与浮动板配合的示意性爆炸图。 附图标记： 100、第一门体；101、第二门体；102、第一拉手槽；104、容纳槽；106、弹性支撑装置； 108、浮动板；110、锁紧座；112、卡柱；114、第一连接板；116、第二连接板；118、扭簧；120、铰 接轴；122、开口；124、导向柱；126、压簧；128、盖板；130、安装槽；132、显示灯；134、限位部； 136、拉手盖板；138、支架。
