技术摘要：
本发明公开了一种双动人工全髋关节，包括外杯、内杯、粘接层和双动球头，外杯为全多孔结构，外杯的外表面设置有可与髋臼贴合的骨接触固定界面，外杯上设置有用于连接安装工具的辅助螺纹孔，且该外杯的上侧设置有多个髂骨连接孔，下方的两侧分别设置有多个耻骨连接孔和  全部
背景技术：
在髋关节置换手术过程中，通常需要手术医生人工置入人工髋关节，目前的人工 髋关节的外杯很难与髋骨生长为一体，即难以稳固地固定在置入位置，容易出现松动。尤其 在置入位置出现镂空或者断裂的情况下，人工髋关节更是难以安装；其次，人工髋关节的内 杯的开口处的端面为平面，双动球头在某个方向大角度转动时容易出现脱位的问题；同时， 现有双动球杯上的连接孔为均匀布设，存在大量不必要的连接孔，没有考虑到实际手术过 程中髋骨的具体结构需要，削弱了外杯的强度。
技术实现要素：

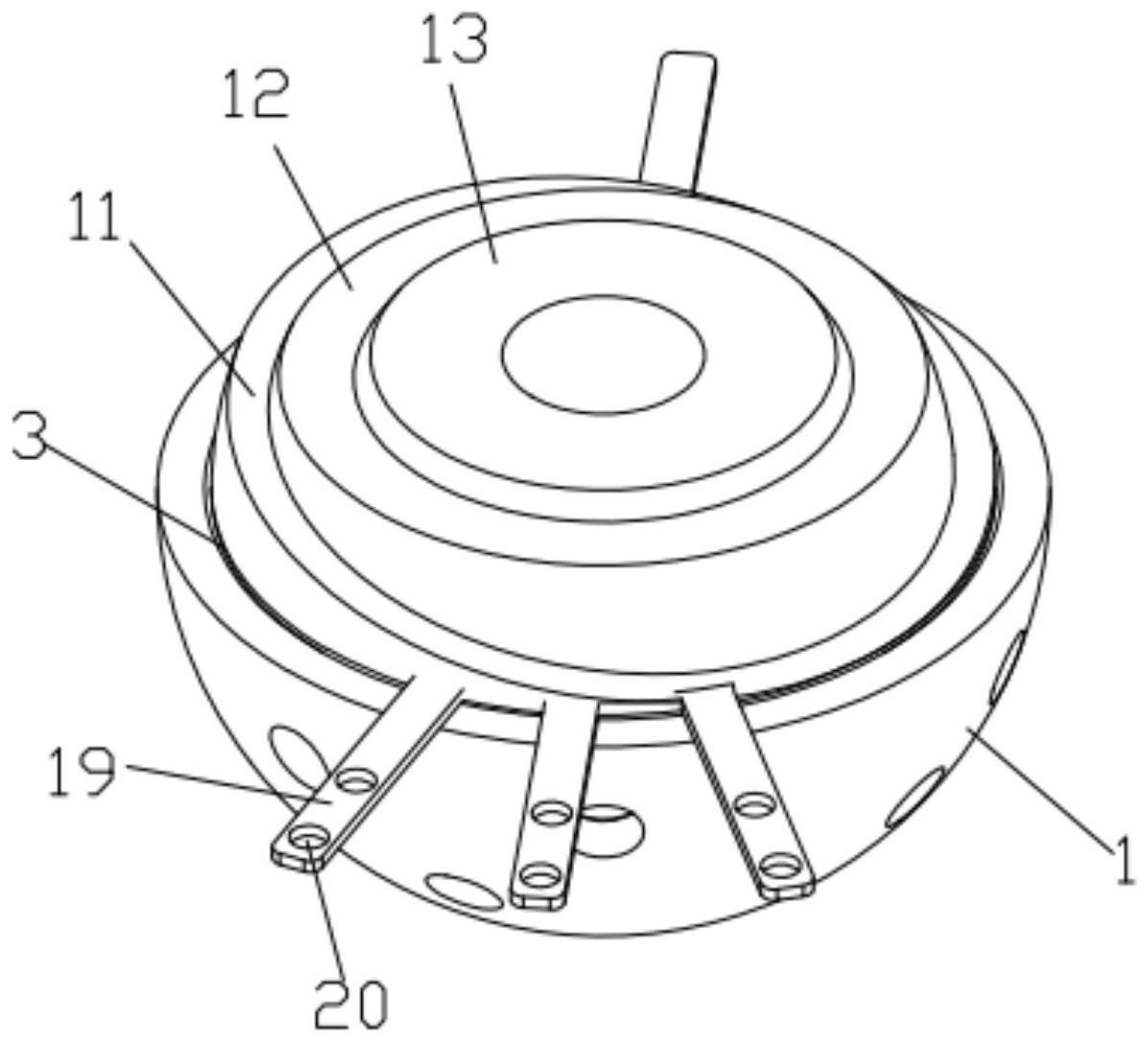

本发明目的在于提供一种双动人工全髋关节，从而解决上述问题。 为实现上述目的，本发明公开了一种双动人工全髋关节，包括外杯、内杯、粘接层 和双动球头，所述外杯为全多孔结构，所述外杯的外表面设置有可与髋臼贴合的骨接触固 定界面，所述外杯上设置有用于连接安装工具的辅助螺纹孔，且该外杯的上侧设置有多个 髂骨连接孔，下方的两侧分别设置有多个耻骨连接孔和坐骨连接孔，所述内杯通过所述粘 接层固接在所述外杯的内腔中，所述双动球头设置在所述内杯的内腔中。 进一步的，所述外杯为一体式3D打印成形的钛金属或者钛合金或者钽金属结构。 进一步的，所述内杯为塑料结构，所述粘接层为骨水泥粘接层，所述内杯通过所述 骨水泥粘接层粘接在所述外杯的内腔中。 进一步的，所述髂骨连接孔、耻骨连接孔和坐骨连接孔位于所述外杯的内腔一端 设置有用于埋设连接螺钉的埋头孔。 进一步的，所述内杯边缘的开口处向外延伸有一防脱位弧形曲面，所述防脱位弧 形曲面呈包裹所述双动球头的趋势。 进一步的，所述辅助螺纹孔设置在所述内杯的内腔底部中心位置。 进一步的，所述双动球头包括相互球铰接的外头和内头，所述外头和内头为塑料 结构，所述外头与所述内杯球铰接的面上设置有外头金属摩擦面，所述内头与所述外头球 铰接的面上设置有内头金属摩擦面，所述内头上设置有用于与股骨柄连接的安装孔。 进一步的，还包括一髋关节固定件，所述髋关节固定件上设置有球形壳部，且所述 球形壳部的边缘向外延伸有多个用于连接至髋骨上的多个固定片，至少一个所述固定片上 设置有固定孔，所述球形壳部通过所述粘接层固接在所述外杯和内杯之间。 与现有技术相比，本发明的优点在于： 本发明通过CT和MRI影像学数据拟合打印出的人工全髋关节的外杯，从而可以根 据不同病患的具体情况精确化、个性化定制，保证外杯与骨接触固定界面的贴合性，同时， 外杯的多孔结构便于与骨组织的生长进入，最终结合为一体，提高了置换位置的连接强度。 3 CN 111603273 A 说　明　书 2/3 页 通过专属髂骨连接孔、耻骨连接孔和坐骨连接孔的设置，减少了大量的连接孔设置，增加了 与骨接触的多孔金属面积和金属外杯的整体强度，同时，通过髋关节固定件，即使出现髋关 节断裂的情况，还能实现髋关节的连接固定，同时实现髋关节的置换和修复。 下面将参照附图，对本发明作进一步详细的说明。 附图说明 构成本申请的一部分的附图用来提供对本发明的进一步理解，本发明的示意性实 施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中： 图1是本发明优选实施例公开的双动人工全髋关节的立体示意图； 图2是本发明优选实施例公开的双动人工全髋关节的分解示意图； 图3是本发明优选实施例公开的双动人工全髋关节的双动球杯的第一轴测示意 图； 图4是本发明优选实施例公开的双动人工全髋关节的双动球杯的第二轴测示意 图。 图例说明： 1、外杯；2、内杯；3、粘接层；4、双动球头；5、骨接触固定界面；6、辅助螺纹孔；7、髂 骨连接孔；8、耻骨连接孔；9、坐骨连接孔；10、埋头孔；11、防脱位弧形曲面；12、外头；13、内 头；14、外头金属摩擦面；15、内头金属摩擦面；16、安装孔；17、髋关节固定件；18、球形壳部； 19、固定片；20、固定孔。
