技术摘要：
本发明公开了一种绑定区电路，包含：多条线路，每个所述线路的末端区域的面积比前端区域的面积小；相邻的所述线路中，位于所述末端区域之间的间距大于位于所述前端区域之间的间距。本发明所提供的一种绑定区电路，通过优化了位于绑定区电路中的所述线路形状的设计，以  全部
背景技术：
有机发光二极管(OrganicLight-Emitting  Diode，简称OLED)主要有可自主发光， 可设置柔性屏，发光效率高，响应时间快等优点。但是由于工艺技术的限制，目前无法制作 大尺寸屏。并且随着显示技术的逐渐发展，特别是手持式显示设备如手机、平板电脑等设备 的普及，用户对产品显示画质要求越来越高，进一步推动了具有高解析度的产品需求。 高解析度可以提供更好的画质，图片显示更为细腻，但也意味着在相同尺寸下，像 素数量提高的同时，绑定设计线路也更密集。在目前传统绑定压合区线路设计及现有绑定 设备能力条件下，很容易出现因切割或镭射造成切割边有金属残屑，导致相邻引脚线路间 存在搭接现象。导致在线路测试及绑定后驱动过程中，很容易造成产品线路短路现象。大板 Panel通过镭射裁切成小片Panel后，由于切割边线路残留金属屑，且线路间距很小，残屑直 接将邻近的两根线路搭接，造成Panel测试及绑定通电时出现短路等不良问题。
技术实现要素：

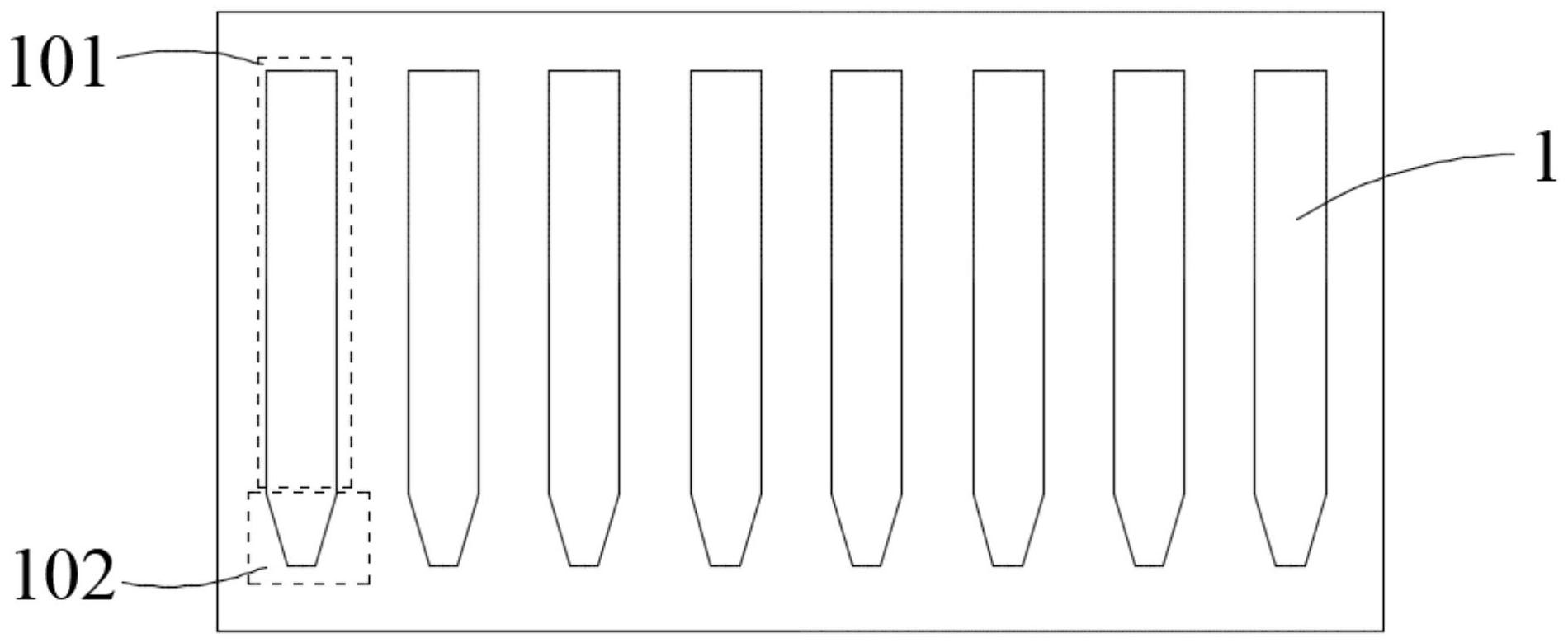

为了克服现有技术的不足，本申请实施例提供一种绑定区电路，通过优化绑定区 电路中的线路形状，降低所述线路之间的短路风险。 本发明实施例提供了一种绑定区电路，包含： 多条线路，每个所述线路的末端区域的面积比前端区域的面积小； 其中，相邻的所述线路中，位于所述末端区域之间的间距大于位于所述前端区域 之间的间距。 根据本发明实施例所提供的绑定区电路，所述线路通过黄光刻蚀工艺制成。 根据本发明实施例所提供的绑定区电路，所述线路的末端区域为倒角形状。 根据本发明实施例所提供的绑定区电路，所述倒角形状的倒角角度为30°到170° 之间。 根据本发明实施例所提供的绑定区电路，所述线路的所述前端区域为矩形。 根据本发明实施例所提供的绑定区电路，所述线路的所述末端区域为梯形。 根据本发明实施例所提供的绑定区电路，所述线路的所述末端区域为三角形。 根据本发明实施例所提供的绑定区电路，所述线路的所述前端区域为爪形。 根据本发明实施例所提供的绑定区电路，所述线路的所述末端区域为梯形。 根据本发明实施例所提供的绑定区电路，所述线路的所述末端区域为三角形 本发明的有益效果为：本发明实施例所提供的一种绑定区电路，通过优化了位于 绑定区电路中的线路形状的设计，将所述线路的末端区域的面积制作成比前端区域的面积 小，以此来增大末端区域之间的间距。相邻的压合绑定线路切边距离增大，避免了在大面板 通过镭射切边技术切割成小面板时，在切成小片面板的对应切边线路留有残屑，金属残渣 3 CN 111613597 A 说　明　书 2/4 页 造成的面板通电后线路短路的问题。以及在面板单体测试及绑定过程中，降低因残屑造成 的测试短路或绑定后驱动短路情况。而且还减少了压合线路变形导致显示画面异常。实现 了OLED高解析产品的绑定需求，降低了驱动电路短路的风险。 附图说明 下面结合附图，通过对本申请的
