技术摘要：
本发明公开了一种腐蚀性土壤用电缆及与其配套的安装工艺，属于电缆安全领域，一种腐蚀性土壤用电缆及与其配套的安装工艺，包括防腐蚀管道它在电缆的外端增设防腐蚀管道，能够将其内部的电缆架空，降低其受到外界腐蚀性土壤的侵蚀，起到对电缆的有效防腐作用，另外在防  全部
背景技术：
电线电缆行业是中国仅次于汽车行业的第二大行业，产品品种满足率和国内市场 占有率均超过90%。在世界范围内，中国电线电缆总产值已超过美国，成为世界上第一大电 线电缆生产国。 “电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品 称为电线，没有绝缘的称为裸电线，其他的称为电缆。“电缆”与“光缆”的区别在于：当话机 将声信号转换成电信号后经线路传输到交换机，再由交换机经线路将电信号直接传至另话 机上接听，这一通话过程传输的线路就是电缆，电缆内主要是铜芯线；当话机将声信号转换 成电信号后经线路传输到交换机，再由交换机将这一电信号传至光电转换设备（将电信号 转换成光信号）经线路传至另一光电转换设备（将光信号转换成电信号），再至交换设备、至 另话机上接听。在两光电转换设备之间的线路就是光缆，光缆内主要是玻璃纤维。 电线电缆的制造与大多数机电产品的生产方式是完全不同的，机电产品通常采用 将另件装配成部件、多个部件再装配成单台产品，产品以台数或件数计量。电线电缆是以长 度为基本计量单位。所有电线电缆都是从导体加工开始，在导体的外围一层一层地加上绝 缘、屏蔽、成缆、护层等而制成电线电缆产品。产品结构越复杂，叠加的层次就越多。 土壤在不同地区的酸碱度存在较大的差异，酸碱度不同对与其相互接触的物体的 腐蚀程度也不相同，我国地区幅员辽阔，在对电缆进行土壤预埋时，会遇到对电缆表皮有较 强腐蚀性的土壤，若按照普通的预埋方式，在土壤的腐蚀下，会对电缆的使用寿命产生较大 的影响，同时当电缆发生腐蚀后，电缆内芯裸露在外，其所在的区域存在漏电的可能性，对 所在地区的安全带来极大的隐患。
技术实现要素：

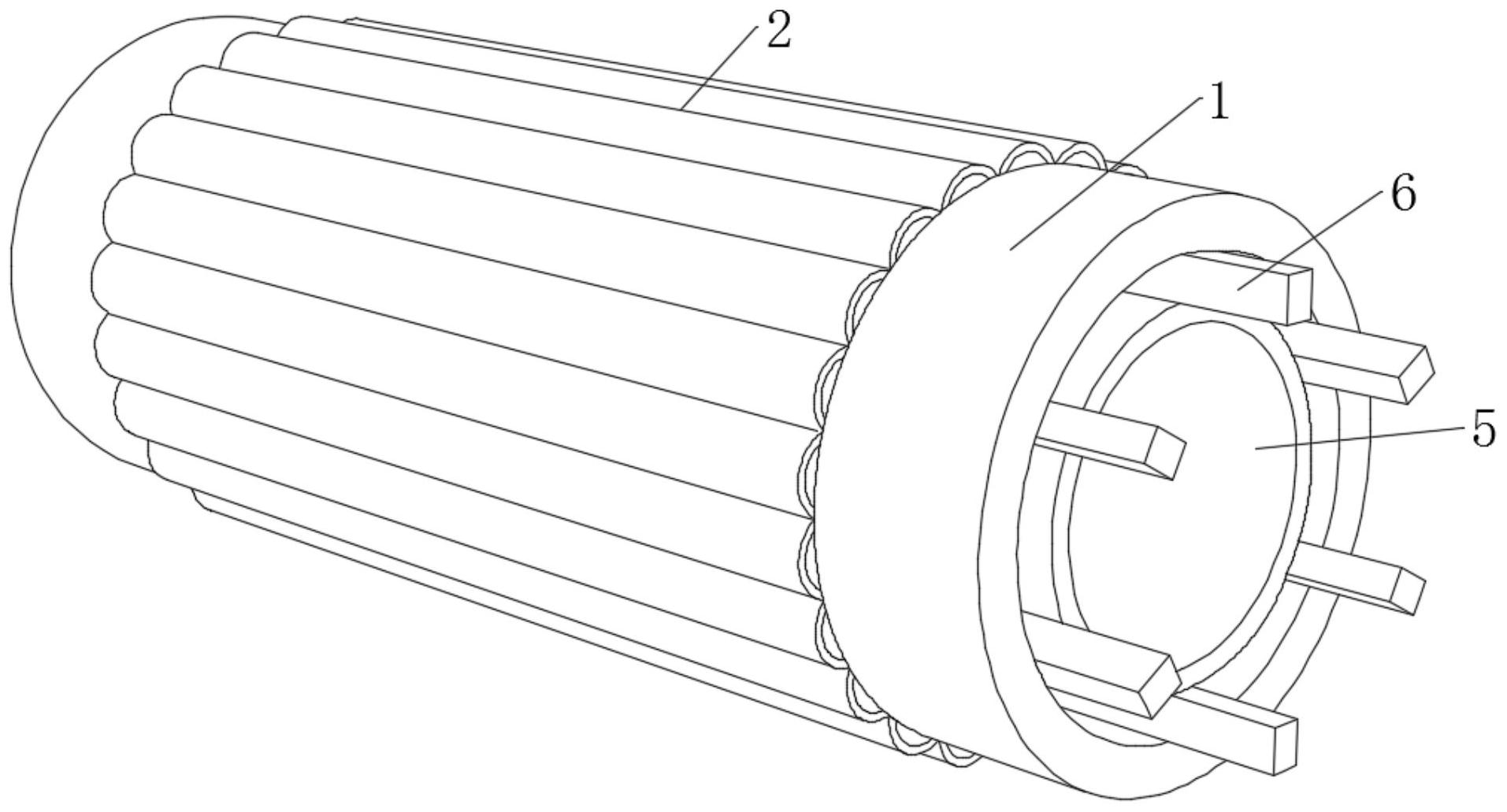

1．要解决的技术问题 针对现有技术中存在的问题，本发明的目的在于提供一种腐蚀性土壤用电缆及与其配 套的安装工艺，它在电缆的外端增设防腐蚀管道，能够将其内部的电缆架空，降低其受到外 界腐蚀性土壤的侵蚀，起到对电缆的有效防腐作用，另外在防腐蚀管道内部结构的相互配 合下，对其内部的电缆的腐蚀程度可以起到实时检测的作用，从而可以使工作人员及时做 出相对应的处理，降低电缆发生腐蚀产生漏电的可能性，增加腐蚀性土壤用电缆的安全性 同时通过上述与电缆相配套的安装工艺，本发明能够更好的适应腐蚀性土壤，方便工作人 员对电缆的安装固定。 2．技术方案 为解决上述问题，本发明采用如下的技术方案。 3 CN 111585238 A 说　明　书 2/6 页 一种腐蚀性土壤用电缆及与其配套的安装工艺，包括防腐蚀管道，所述防腐蚀管 道外端固定连接有多个辅助支撑块，多个所述辅助支撑块均匀的分布在防腐蚀管道的外 端，所述防腐蚀管道内设有电缆放置管，所述电缆放置管外端壁固定连接有定位块，所述防 腐蚀管道与电缆放置管通过定位块相固定，所述定位块均匀的分布在电缆放置管的外端， 所述防腐蚀管道一端内壁固定连接有限位块，所述限位块上开凿有多个限位孔，所述限位 孔与定位块在水平方向上的位置相对应，所述电缆放置管外端壁上缠绕有检测导线，所述 检测导线一端电性连接有电流控制器，所述检测导线另一端电性连接有电流传感器，本发 明在电缆的外端增设防腐蚀管道，能够将其内部的电缆架空，降低其受到外界腐蚀性土壤 的侵蚀，起到对电缆的有效防腐作用，另外在防腐蚀管道内部结构的相互配合下，对其内部 的电缆的腐蚀程度可以起到实时检测的作用，从而可以使工作人员及时做出相对应的处 理，降低电缆发生腐蚀产生漏电的可能性。 进一步的，所述辅助支撑块靠近防腐蚀管道的一端开凿有弧形通孔，使辅助支撑 块具备更强的缓冲性能，当防腐蚀管道被埋设到土壤中后，能够减小上方土壤对防腐蚀管 道的应力作用，降低了防腐蚀管道发生破损的可能性。 进一步的，所述辅助支撑块的材质为聚乙烯塑料，聚乙烯塑料具有耐腐蚀性,电绝 缘性，防腐蚀管道在埋设到腐蚀性土壤中后，辅助支撑块与腐蚀性土壤相互接触，其耐腐蚀 性能够对防腐蚀管道起到良好的保护。 进一步的，所述定位块伸出防腐蚀管道的长度与限位孔的深度相对应，且所述定 位块和限位孔相互匹配，当需要将两个防腐蚀管道进行连接固定时，工作人员通过定位块 与限位孔之间的相互配合作用，一方面能够将两个防腐蚀管道相互匹配连接，另一方面通 过这种方式，能够将两个防腐蚀管道上的定位块相互连通。 进一步的，所述定位块上开凿有多个导线孔，所述导线孔与检测导线相互匹配，多 个所述导线孔与缠绕状态下的检测导线的位置相互对应，使检测导线缠绕在电缆放置管外 端的同时，又能够穿过导线孔，使其位置限定在电缆放置管的外端。 进一步的，所述防腐蚀管道上设有管道接头，所述管道接头与防腐蚀管道外端壁 相互匹配，所述管道接头位于防腐蚀管道的外端且不与辅助支撑块重合，在管道接头的作 用下，能够将两个防腐蚀管道相互对应匹配固定，从而减小电缆接头处出现缝隙，对其内部 的电缆起到更好的保护作用。 进一步的，所述电流传感器的型号为ES300C型。 进一步的，所述与上述电缆相配套的安装工艺为： 步骤一、首先向土壤内部开挖沟槽，为埋设电缆管道做准备； 步骤二、将沟槽内壁的土壤敦实； 步骤二、铺设预制防腐蚀管道； 步骤三、将电缆穿入防腐蚀管道中，对两个相邻管道的接头处进行紧固密封； 步骤四、用土壤将放置有电缆管道的沟槽填充并敦实，地面上方再固定有电缆标识。 本发明在电缆的外端增设防腐蚀管道，能够将其内部的电缆架空，降低其受到外 界腐蚀性土壤的侵蚀，起到对电缆的有效防腐作用，另外在防腐蚀管道内部结构的相互配 合下，对其内部的电缆的腐蚀程度可以起到实时检测的作用，从而可以使工作人员及时做 出相对应的处理，降低电缆发生腐蚀产生漏电的可能性，增加腐蚀性土壤用电缆的安全性， 4 CN 111585238 A 说　明　书 3/6 页 同时通过上述与电缆相配套的安装工艺，本发明能够更好的适应腐蚀性土壤，方便工作人 员对电缆的安装固定。 进一步的，所述步骤一中的沟槽深度为0.7-1m。 进一步的，所述沟槽宽度比防腐蚀管道直径两端的两个辅助支撑块之间的距离大 10-20mm，使辅助支撑块能够刚好放入沟槽中，同时减轻开挖沟槽的工作人员多余的工作 量。 3．有益效果 相比于现有技术，本发明的优点在于： （1）本方案在电缆的外端增设防腐蚀管道，能够将其内部的电缆架空，降低其受到外界 腐蚀性土壤的侵蚀，起到对电缆的有效防腐作用，另外在防腐蚀管道内部结构的相互配合 下，对其内部的电缆的腐蚀程度可以起到实时检测的作用，从而可以使工作人员及时做出 相对应的处理，降低电缆发生腐蚀产生漏电的可能性，增加腐蚀性土壤用电缆的安全性同 时通过上述与电缆相配套的安装工艺，本发明能够更好的适应腐蚀性土壤，方便工作人员 对电缆的安装固定。 （2）辅助支撑块靠近防腐蚀管道的一端开凿有弧形通孔，使辅助支撑块具备更强 的缓冲性能，当防腐蚀管道被埋设到土壤中后，能够减小上方土壤对防腐蚀管道的应力作 用，降低了防腐蚀管道发生破损的可能性。 （3）辅助支撑块的材质为聚乙烯塑料，聚乙烯塑料具有耐腐蚀性,电绝缘性，防腐 蚀管道在埋设到腐蚀性土壤中后，辅助支撑块与腐蚀性土壤相互接触，其耐腐蚀性能够对 防腐蚀管道起到良好的保护。 （4）定位块伸出防腐蚀管道的长度与限位孔的深度相对应，且定位块和限位孔相 互匹配，当需要将两个防腐蚀管道进行连接固定时，工作人员通过定位块与限位孔之间的 相互配合作用，一方面能够将两个防腐蚀管道相互匹配连接，另一方面通过这种方式，能够 将两个防腐蚀管道上的定位块相互连通。 （5）定位块上开凿有多个导线孔，导线孔与检测导线相互匹配，多个导线孔与缠绕 状态下的检测导线的位置相互对应，使检测导线缠绕在电缆放置管外端的同时，又能够穿 过导线孔，使其位置限定在电缆放置管的外端。 （6）防腐蚀管道上设有管道接头，管道接头与防腐蚀管道外端壁相互匹配，管道接 头位于防腐蚀管道的外端且不与辅助支撑块重合，在管道接头的作用下，能够将两个防腐 蚀管道相互对应匹配固定，从而减小电缆接头处出现缝隙，对其内部的电缆起到更好的保 护作用。 （7）电流传感器的型号为ES300C型。 （8）通过上述与电缆相配套的安装工艺，本发明能够更好的适应腐蚀性土壤，方便 工作人员对电缆的安装固定。 （9）沟槽宽度比防腐蚀管道直径两端的两个辅助支撑块之间的距离大10-20mm，使 辅助支撑块能够刚好放入沟槽中，同时减轻开挖沟槽的工作人员多余的工作量。 附图说明 图1为本发明防腐蚀管道部分的正面结构示意图； 5 CN 111585238 A 说　明　书 4/6 页 图2为本发明防腐蚀管道部分的背面结构示意图； 图3为本发明防腐蚀管道部分的侧视剖面结构示意图； 图4为本发明防腐蚀管道部分的正视剖面结构示意图； 图5为本发明检测导线部分的结构示意图； 图6为本发明中两个防腐蚀管道组合后的结构示意图； 图7为与本发明相配套的安装工艺流程图。 图中标号说明： 1防腐蚀管道、2辅助支撑块、201弧形通孔、3限位块、4限位孔、5电缆放置管、6定位块、 601导线孔、602检测导线、7管道接头。
