技术摘要：
本发明公开了一种基于派瑞林的石墨烯转移方法，首先利用化学气相沉积法在获取的金属基底上生长石墨烯，得到石墨烯加金属结构；然后利用有机薄膜沉积方法在所述石墨烯上沉积派瑞林薄膜，得到派瑞林、石墨烯和金属结构；其次利用电解冒泡法将金属剥离，得到派瑞林加石墨  全部
背景技术：
化学气相沉积法(CVD)是业界当前获得大面积高质量石墨烯最为有效的方法。CVD 法制备石墨烯通常采用铂、钴、镍、铜、铁等过渡金属箔作为基材。因此在使用石墨烯时，必 须对石墨烯进行转移，将其从金属表面剥离出来，以进行进一步的加工处理。 目前，石墨烯转移技术有很多，主要可以分为湿法转移和干法转移。其中，干法转 移主要以金作为常用的转移介质，但石墨烯在转移过程中易破损，且在除去金的过程中石 墨烯易被氧化；湿法转移主要是利用刻蚀液将金属金属基底刻蚀掉，这种转移方法需要支 撑膜的辅助来完成石墨烯的转移，最为常见的支撑膜有聚甲基丙烯酸甲酯(PMMA)、PDMS以 及热敏胶带等。 利用PMMA、PDMS等作为支撑膜的石墨烯转移技术，有较为明显的局限性：如有机涂 层太薄，转移时薄膜容易破裂，不利于大面积石墨烯的转移；如有机涂层太厚，则不易去除， 形成残留沾污，对石墨烯的电学性能造成不利影响。因此，开发一种新的转移石墨烯的方 法，以解决石墨烯转移过程中石墨烯易破损且易被玷污的问题，获得高质量、大面积、无损、 洁净的石墨烯，从而提升石墨烯的实际应用效果，是石墨烯技术领域亟待解决的一个重要 技术问题。
技术实现要素：

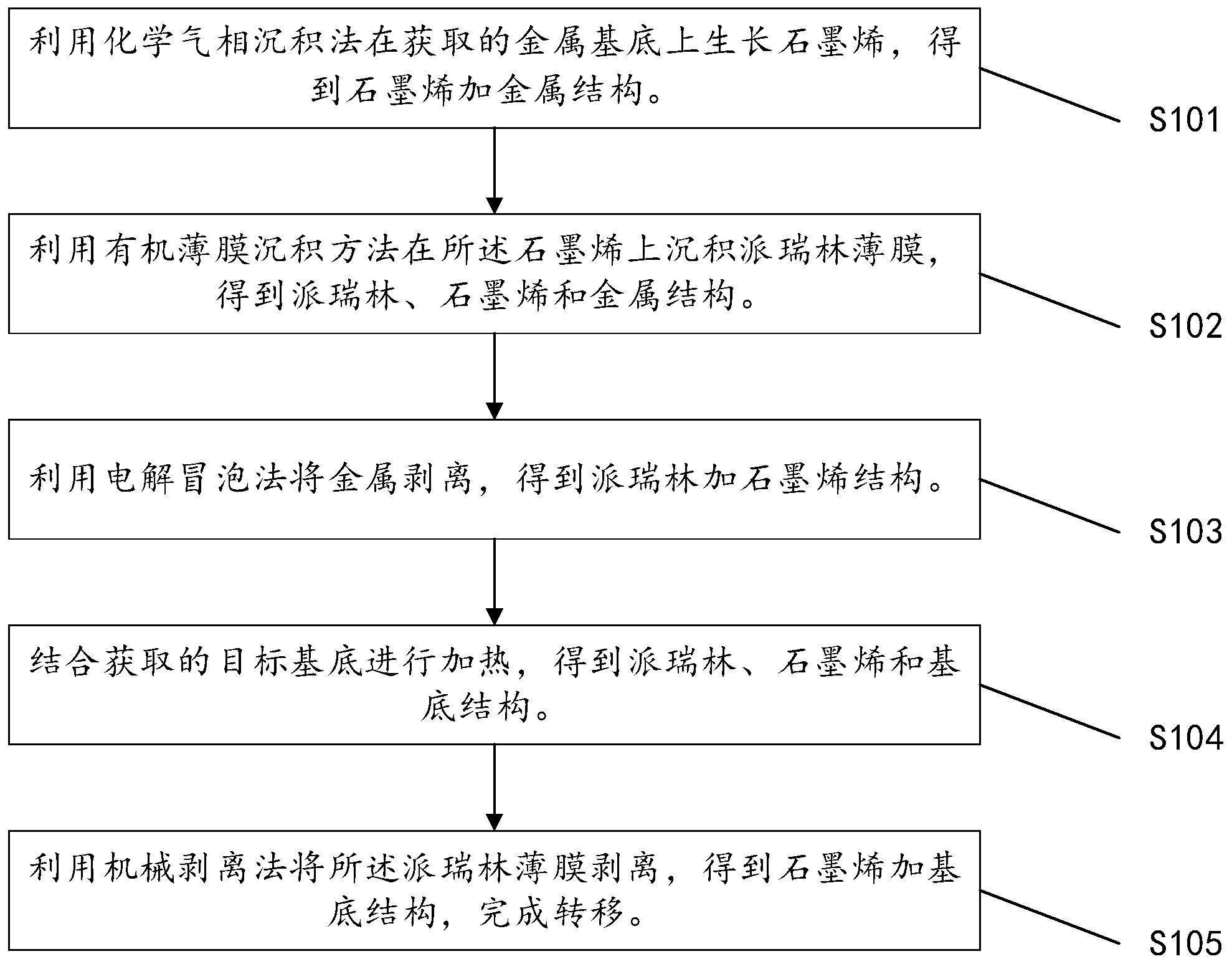

本发明的目的在于提供一种基于派瑞林的石墨烯转移方法，操作简单，容易得到 高质量、洁净的石墨烯。 为实现上述目的，本发明提供了一种基于派瑞林的石墨烯转移方法，包括： 利用化学气相沉积法在获取的金属基底上生长石墨烯，得到石墨烯加金属结构； 利用有机薄膜沉积方法在所述石墨烯上沉积派瑞林薄膜，得到派瑞林、石墨烯和 金属结构； 利用电解冒泡法将金属剥离，得到派瑞林加石墨烯结构； 结合获取的目标基底进行加热，得到派瑞林、石墨烯和基底结构； 利用机械剥离法将所述派瑞林薄膜剥离，得到石墨烯加基底结构，完成转移。 其中，所述利用化学气相沉积法在获取的金属基底上生长石墨烯，得到石墨烯加 金属结构，包括： 利用化学气相沉积法在获取的金属基底上生长石墨烯，得到石墨烯加金属结构， 其中，所述金属基底包括铜、镍、铂、钴、铁、钼、钌和铱，所述石墨烯包括单层石墨烯、双层石 墨烯、多层石墨烯。 其中，利用有机薄膜沉积方法在所述石墨烯上沉积派瑞林薄膜，得到派瑞林、石墨 烯和金属结构，包括： 3 CN 111591984 A 说　明　书 2/4 页 将盛有1-10克派瑞林原料的圆柱状的锡箔纸整体放入蒸发室后，用防尘布蘸取利 用去离子水配置2％～5％的脱模剂水溶液对沉积室内壁进行涂抹，并在所述石墨烯表面喷 涂一层所述脱模剂水溶液后，放入涂抹后的沉积室。 其中，利用有机薄膜沉积方法在所述石墨烯上沉积派瑞林薄膜，得到派瑞林、石墨 烯和金属结构，还包括： 调整真空度值为20，并旋转开启抽真空旋钮，当所述真空度值为2时，打开冷机开 关，依次旋转打开蒸发室、硅管以及高温裂解炉的加热旋钮，并调整所述真空度值为20直至 镀膜结束，得到派瑞林、石墨烯和金属结构，其中，所述派瑞林薄膜的厚度为500-6000nm。 其中，所述利用电解冒泡法将金属剥离，得到派瑞林加石墨烯结构，包括： 将所述派瑞林、石墨烯和金属结构作为负极，碳棒作为正极，放入配制的100mL、 0.1-1mol/L氢氧化钠或氢氧化钾电解液中进行电解，并当所述石墨烯与所述金属基底分离 后，利用去离子水漂洗3-5次，得到派瑞林加石墨烯结构。 其中，所述利用电解冒泡法将金属剥离，得到派瑞林加石墨烯结构，还包括： 在电解电流为0.1-1.5A或直流电压为5-15V下进行电解。 其中，所述结合获取的目标基底进行加热，得到派瑞林、石墨烯和基底结构，包括： 将所述派瑞林加石墨烯结构转移到目标基底上进行加热，得到派瑞林、石墨烯和 基底结构，其中，所述目标基底包括硅片、蓝宝石、玻璃和陶瓷。 其中，利用机械剥离法将所述派瑞林薄膜剥离，得到石墨烯加基底结构，完成转 移，包括： 利用透明胶带粘贴剥离所述派瑞林，得到石墨烯加基底结构，完成转移。 本发明的一种基于派瑞林的石墨烯转移方法，首先利用化学气相沉积法在获取的 金属基底上生长石墨烯，得到石墨烯加金属结构；然后利用有机薄膜沉积方法在所述石墨 烯上沉积派瑞林薄膜，得到派瑞林、石墨烯和金属结构；其次利用电解冒泡法将金属剥离， 得到派瑞林加石墨烯结构后，结合获取的目标基底进行加热，得到派瑞林、石墨烯和基底结 构；最后利用机械剥离法将所述派瑞林薄膜剥离，得到石墨烯加基底结构，完成转移，操作 简单，容易得到高质量、洁净的石墨烯。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1是本发明提供的一种基于派瑞林的石墨烯转移方法的步骤示意图。 图2是本发明提供的石墨烯加金属结构的示意图。 图3是本发明提供的派瑞林、石墨烯和金属结构的示意图。 图4是本发明提供的派瑞林加石墨烯结构的示意图。 图5是本发明提供的派瑞林、石墨烯和基底结构的示意图。 图6是本发明提供的石墨烯加基底结构的示意图。 100-金属、200-石墨烯、300-派瑞林薄膜、400-目标基底。 4 CN 111591984 A 说　明　书 3/4 页
