技术摘要：
本发明公开了一种便于取放的中药饮片用存储装置，包括储存筒以及固定设置在所述储存筒内壁上的储存内胆，所述储存内胆内上下滑动安装有出料盘，且所述出料盘上安装有用于驱动其上下运动的升降驱动组件，所述储存内胆顶端设置有密封件，且所述密封件安装在所述储存筒顶  全部
背景技术：
中药饮片是中药材经过按中医药理论、中药炮制方法，经过加工炮制后的，可直接 用于中医临床的中药。这个概念表明，中药材、中药饮片并没有绝对的界限，中药饮片包括 了部分经产地加工的中药切片，原形药材饮片以及经过切制、炮炙的饮片。前两类管理上应 视为中药材，只是根据中医药理论在配方、制剂时作饮片理解。 但是现有的重要饮片存储装置在使用的过程中不便于进行中药饮片的拿取，同时 中药饮片容易受潮而发生霉变，大大降低了中药饮片的品质，存在一定的缺陷。
技术实现要素：

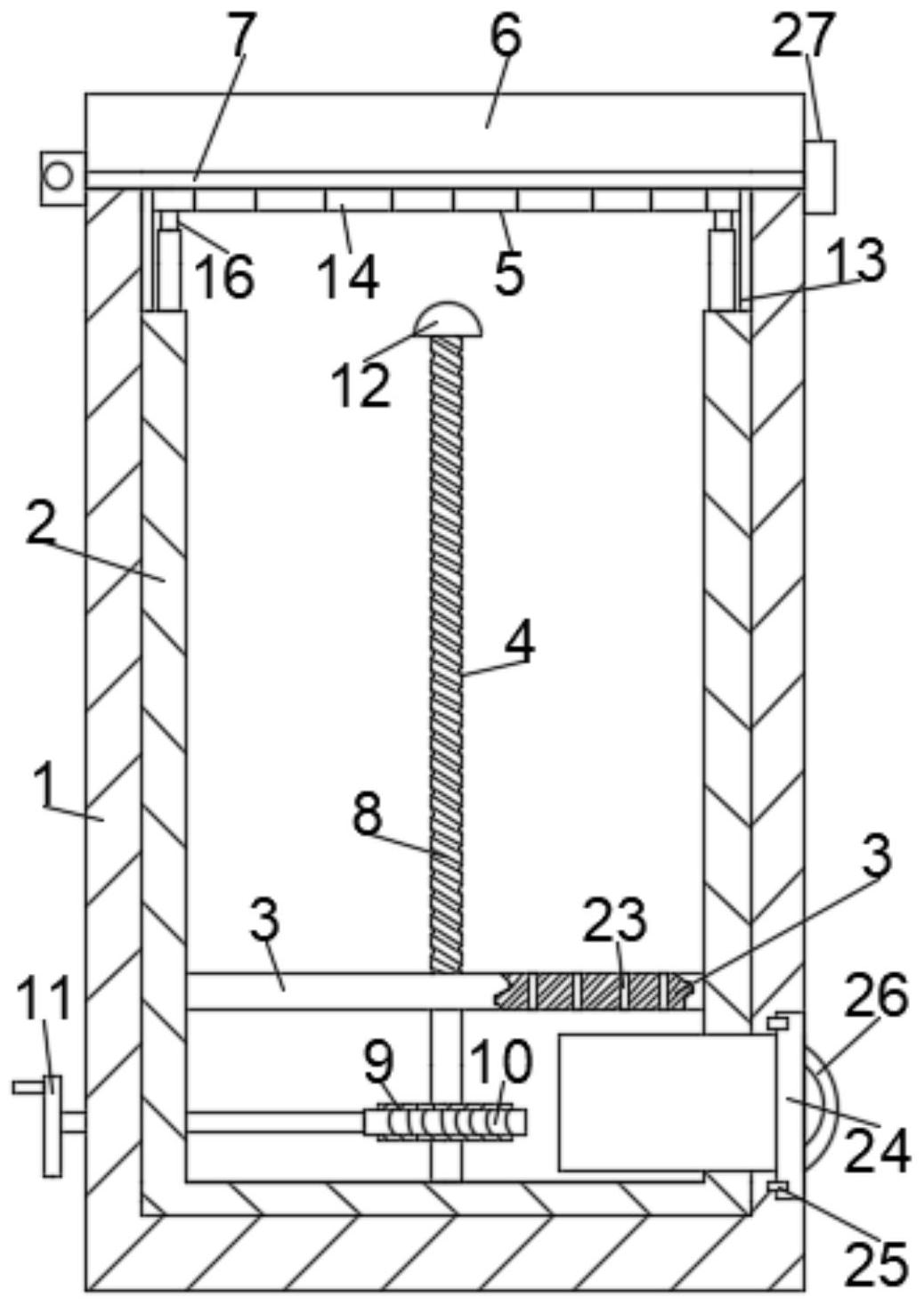

本发明的目的在于克服现有技术中存在的上述问题，提供一种便于取放的中药饮 片用存储装置及使用方法，方便进行中药饮片的取放，同时还能够有效地防止中药饮片发 生霉变。 为实现上述技术目的，达到上述技术效果，本发明是通过以下技术方案实现： 一种便于取放的中药饮片用存储装置，包括储存筒以及固定设置在所述储存筒内 壁上的储存内胆，所述储存内胆内上下滑动安装有出料盘，且所述出料盘上安装有用于驱 动其上下运动的升降驱动组件，所述储存内胆顶端设置有密封件，且所述密封件安装在所 述储存筒顶端，，所述密封件上方设置有密封盖，所述密封盖转动安装在所述储存筒上，所 述密封盖内顶面上设置有密封垫。 优选地，上述便于取放的中药饮片用存储装置中，所述升降驱动组件包括转动安 装在所述储存筒内底面上的升降丝杆，所述升降丝杆上部与所述出料盘螺纹连接，所述升 降丝杆底端固定安装有蜗轮，所述蜗轮上啮合安装有蜗杆，所述蜗杆活动安装在所述储存 筒内壁上，且所述蜗杆端部伸出所述储存筒侧面并固定安装有调节把手。 优选地，上述便于取放的中药饮片用存储装置中，所述升降丝杆顶端与所述储存 内胆顶面平齐，所述升降丝杆顶端固定安装有限位块，且所述限位块设置成半球状。 优选地，上述便于取放的中药饮片用存储装置中，所述密封件包括截面呈凵形的 固定套，且所述固定套固定安装在所述储存筒内壁上，所述固定套内均匀设置有若干扇形 密封弹片，且所述扇形密封弹片合拢后形成完整的圆形。 优选地，上述便于取放的中药饮片用存储装置中，所述扇形密封弹片内镶嵌设置 有吸附磁片，所述扇形密封弹片下方设置有弹性支撑组件，且所述弹性支撑组件顶面与所 述扇形密封弹片底面贴合接触，所述弹性支撑组件固定安装在所述储存内胆顶面上。 优选地，上述便于取放的中药饮片用存储装置中，所述弹性支撑组件包括外支撑 筒，所述外支撑筒外表面设置滑槽，所述滑槽上滑动设置有内连接筒，所述内连接筒底面与 4 CN 111591570 A 说　明　书 2/4 页 所述滑槽底面之间设置有支撑弹簧，且所述支撑弹簧与所述滑槽内壁贴合且滑动接触，所 述内连接筒内壁上设置有限位滑槽，所述限位滑槽内滑动设置有限位柱，所述限位柱固定 安装在所述滑槽侧壁上。 优选地，上述便于取放的中药饮片用存储装置中，所述出料盘底面上均匀设置有 若干通风孔，所述通风孔下方设置有收集屉，所述收集屉滑动安装在所述储存筒侧壁上，且 所述收集屉与所述储存筒之间设置有吸附磁条，所述收集屉外侧面上设置有拉手。 优选地，上述便于取放的中药饮片用存储装置中，所述密封盖与所述储存筒外侧 面之间设置有紧固件，所述紧固件包括固定安装在所述密封盖上的锁体以及安装在所述储 存筒外面的锁座，所述锁体上设置有锁柱腔，所述锁柱腔内弹性安装有限位锁柱，所述限位 锁柱外端固定安装有拨片，所述锁座上设置有与所述限位锁柱相匹配的限位卡槽。 优选地，一种便于取放的中药饮片用存储装置使用方法，其特征在于，包括如下步 骤： S100、存储：向外拨动拨片，使得限位锁柱与限位卡槽分离，密封盖解除锁定后转 动密封盖，打开中药饮片存储装置的第一道密封，随后将中药饮片放置到扇形密封弹片并 向下按压即可将中药饮片放入到储存内胆内； S200、通风：打开收集屉以及打开密封盖，储存筒内空气流动以降低位于底部中药 饮片发生受潮，同时顶部的密封件阻隔杂物进入到中药饮片内； S300、拿取：向外拨动拨片，使得限位锁柱与限位卡槽分离，密封盖解除锁定后转 动密封盖，随后转动调节把手，使得出料盘带动堆放在其表面的中药饮片不断上升并将扇 形密封弹片顶起，此时可进行中药饮片的拿取。 本发明的有益效果是： (1)本发明设计合理，出料盘在升降驱动组件的驱动下能够实现升降功能，能够将 储存内胆底部的中药饮片抬升至储存筒顶端，便于用户进行中药饮片的拿取； (2)本发明设计合理，密封件收集屉的配合，能够实现储存筒内部的通风，避免了 中药饮片因受潮而发生霉变，同时密封件具有良好的密封作用，避免了中药饮片发生污染。 当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1为本发明存储装置的整体结构示意图； 图2为本发明的密封件结构示意图； 图3为本发明的弹性支撑组件结构示意图； 图4为本发明的紧固件结构示意图。 附图中，各标号所代表的部件列表如下： 1-储存筒；2-储存内胆；3-出料盘；4-升降驱动组件；5-密封件；6-密封盖；7-密封 垫；8-升降丝杆；9-蜗轮；10-蜗杆；11-调节把手；12-限位块；13-固定套；14-扇形密封弹片； 5 CN 111591570 A 说　明　书 3/4 页 15-吸附磁片；16-弹性支撑组件；17-外支撑筒；18-滑槽；19-内连接筒；20-支撑弹簧；21-限 位滑槽；22-限位柱；23-通风孔；24-收集屉；25-吸附磁条；26-拉手；27-紧固件；28-锁体； 29-锁座；30-限位锁柱；31-拨片；32-限位卡槽；33-锁柱腔。
