技术摘要：
骨折固定保护装置，可以很好的提高不同患者的通用性以及患者的舒适型，可以保证较为恒定的夹紧力，此外可以很好的对患病部位起到透气和防护效果；包括外筒体，外筒体开设有透气孔，外筒体内部设有弧形护板，每两个相邻的弧形护板之间通过弹性条连接，所述的外筒体的侧  全部
背景技术：
手指是骨折常发部位之一，手指骨折后如不能得到及时、得当的固定，会严重影响 愈合速度，甚至影响今后手指功能的恢复，留下后遗症。传统的包扎固定手段是用绷带配合 夹板或者石膏固定，这种方法操作麻烦需要专业人员实施，并且不同的人员包扎力度存在 很大差异，很可能给伤者带来痛苦。而采用传统手术进行钢针内固定方法虽然固定牢固，但 是穿钢针增加二次创伤，且愈合后需要二次手术才能取出钢针，同时又增加了感染风险。 现有的很多手指骨折防护装置不能很好的适应不同情况的应用，譬如每个人的多 个手指粗细各不相同，每个患者的情况也不尽相同，在防护是，很多防护结构都采用同样的 夹紧固定结构，这样就导致有些防护过松，容易脱落，有些又过紧造成挤压，不便于康复，此 外手指在日常生活中用到的最多，骨折的防护一般周期又较长，采用全密封处理不利于康 复，采用全透气又容易在日常的洗护动作中造成水分的进行，容易感染。 因此设计一种可以适应不同的患者需求，同时可以很好的保证统一的防护拉紧度 的装置是非常有必要的。
技术实现要素：

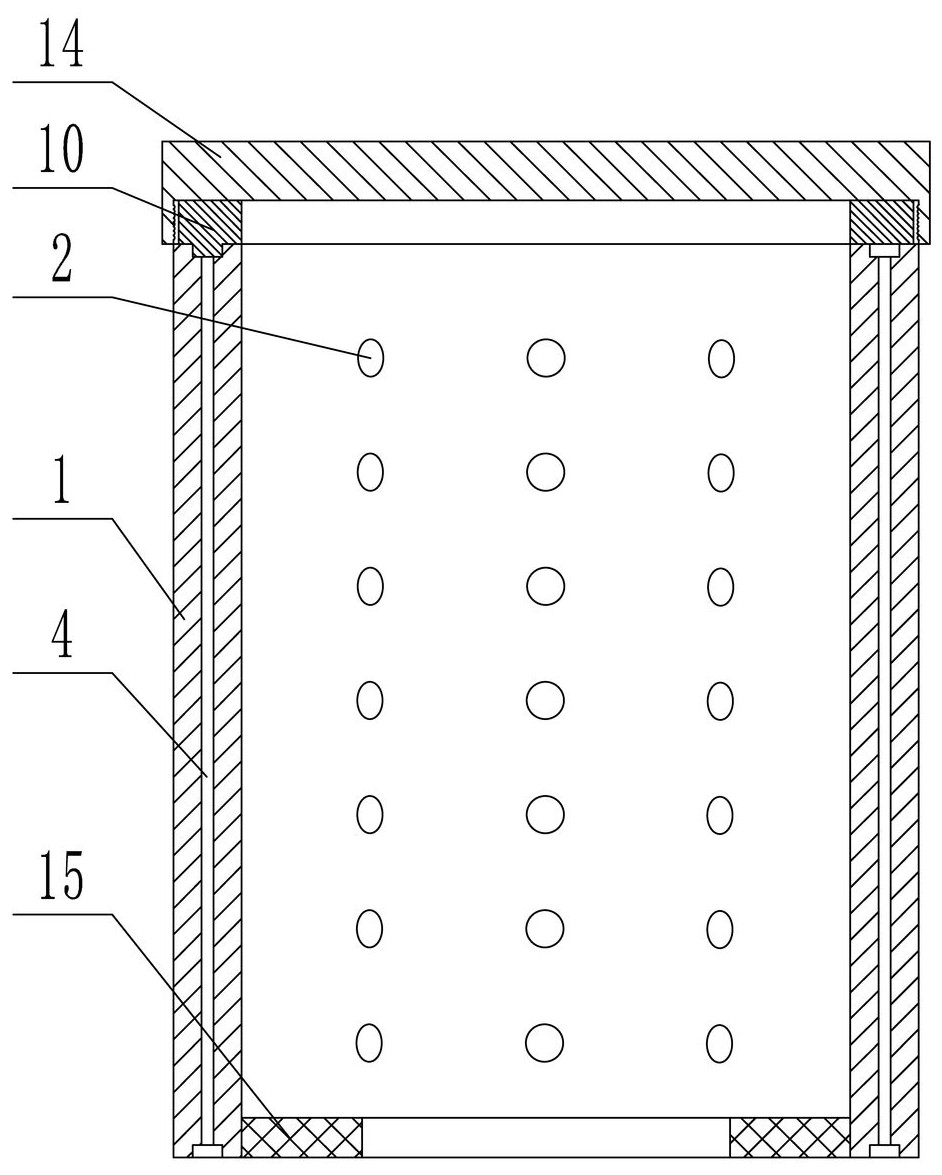

针对上述情况，为克服现有技术之缺陷，本发明提供了骨折固定保护装置，可以很 好的提高不同患者的通用性以及患者的舒适型，可以保证较为恒定的夹紧力，此外可以很 好的对患病部位起到透气和防护效果。 骨折固定保护装置，包括圆筒形的外筒体，外筒体的侧壁上开设有多个圆周均布 的透气孔，外筒体的筒体内部设有多个圆周均布的弧形护板，每两个相邻的弧形护板之间 通过弹性条连接，所述的外筒体的侧壁内设有环形凹槽，环形凹槽的上端贯穿外筒体的上 端面，环形凹槽的下端不贯穿外筒体的下端面，外筒体的侧壁上开设有一个上下方向的安 装槽，安装槽与环形凹槽连通，安装槽内安装有可转动的转轴，转轴的外缘上套装有防护 层，转轴的下端与外筒体之间安装有扭簧，防护层的一端与转轴固定连接，防护层的自由端 连接有竖筋，竖筋安装在环形凹槽且可沿环形凹槽圆周转动，竖筋不可进入安装槽内，外筒 体的上端安装有可转动的环形转动体，转动体的下端面与竖筋的上端固定连接，转动体的 转动可通过竖筋带动防护层在环形凹槽内转动。 优选的，所述的弧形护板的个数为三个，外筒体的内侧壁上设有与弧形护板一一 对应的支架，每个环形护板的外部连接在支架上。 优选的，所述的弧形护板与支架的连接为可滑动连接，支架为旋转90°的U形结构， 支架由两个上下并排放置的平板以及连接两个平板的竖板组成，两个平板相对的端面上分 别开设有沿外筒体径向方向的滑槽，弧形护板的上下两端分别按照在滑槽内，形成弧形护 板可沿滑槽径向滑动的结构。 4 CN 111588527 A 说　明　书 2/4 页 优选的，所述的每个弧形护板的侧壁上均安装有多个上下排列的弧形杆，弧形杆 的一端插装在弧形护板的侧壁上，弧形杆的另一端通过弹性条连接，弧形杆置于弧形护板 内部的外缘上设有可伸缩的卡销，弧形护板与弧形杆配合部位的侧壁上圆周方向开设有多 个与卡销相对应的销孔，弧形杆通过调节不同的插入弧形护板上的深度可以使卡销卡进不 同的销孔内。 优选的，所述的转动体的外侧壁为螺纹结构，转动体的上端套设有可拆卸的防护 头，防护头与转动体之间为螺纹连接，防护头可实现外筒体上端的密封。 优选的，所述的外筒体的内侧壁靠近下端面的部位设有弹性套，弹性套的内径小 于弧形板的最小内径。 优选的，所述的外筒体的侧壁上设有定位螺钉，定位螺钉位于竖筋转动的终点位 置，可实现对防护层位置的有效固定。 优选的，所述的防护层的宽度略小于环形凹槽的宽度。 优选的，所述的防护层采用防水塑料材质制成。 优选的，所述的扭簧无扭力时，防护层全部缠绕在转轴上，防护层实现对透气孔隔 离时扭簧会蓄有扭力，此时当定位螺钉解除对竖筋的限制后，防护层会在扭簧的作用下缠 绕在转轴的外缘上。 本发明构思巧妙，结构巧妙，可以很好的提高不同患者的通用性以及患者的舒适 型，可以保证较为恒定的夹紧力，此外可以很好的对患病部位起到透气和防护效果，以及日 常生活的防水需求。 附图说明 图1为本发明主视剖面图。 图2为本发明俯视图。 图3为本发明图2中防护层处于防护状态时示意图。 图4为本发明安装槽防护层部位侧视剖面图。 图5为本发明弧形护板部位示意图。 图6为本发明图5中局部放大图。 图7为本发明支架与弧形护板配合部位侧视示意图。 图8为本发明转动体仰视图。 图9为本发明图2中局部放大图。
