技术摘要：

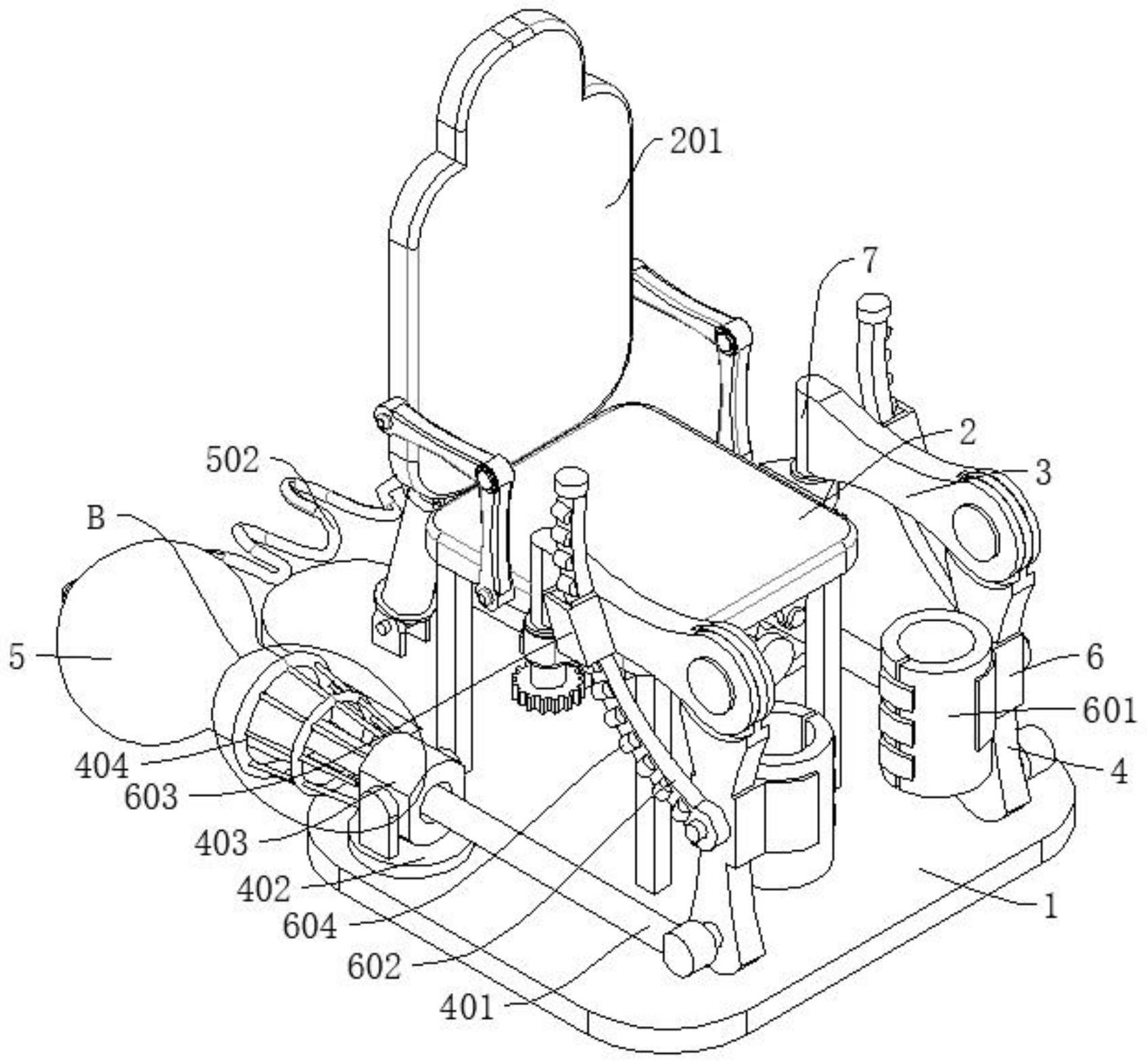

本发明公开了一种力量训练器和骨科康复设备，属于训练器领域。一种力量训练器和骨科康复设备，包括底座以及连接在底座顶部的座椅本体，还包括两个连接在座椅本体上的第一支板、以及用于转动连接在第一支板上的第二支板；其中，第二支板上连接有腿部固定部件；训练器还  全部
背景技术：
由于人们对身体健康的日益重视及生活水准的不断提升，使运动器材的使用日益 广泛，出现了大量针对人体不同部位进行锻炼力量的锻炼器材；目前骨科受伤后，由于腿部 不敢活动，长期不活动容易造成患者的关节硬化，不利于患者的健康恢复，需要医务人员对 患者腿部进行不间断活动，增加了医务人员的劳动强度，缺少专门的护理工具，增加了人们 的劳动强度； 传统的腿部力量训练器材多为使用重力块通过拉绳来进行力量的训练，而重力块采用 金属或者橡胶材料制成，因此制造成本高，质量较重，不能再进行力量训练时对腿部进行按 摩，而目前健身器材没有通过气体的压强来实现锻炼的装置，为此我们提出一种力量训练 器和骨科康复设备。
技术实现要素：
本发明的目的是为了解决现有的健身器材成本高，质量重而且不能在进行力量训 练时对腿部进行按摩，而提出的一种力量训练器和骨科康复设备。 为了实现上述目的，本发明采用了如下技术方案： 一种力量训练器，包括底座以及连接在所述底座顶部的座椅本体，还包括两个连接在 所述座椅本体上的第一支板、以及用于转动连接在所述第一支板上的第二支板；其中，所述 第二支板上连接有腿部固定部件；所述训练装置还包括拉轴以及压气机构，所述拉轴为两 组，两组所述拉轴的一端与所述第二支板转动相连、另一端分别密封连接有充气袋A和充气 袋B，所述充气袋A和充气袋B之间通过密封管道相连，所述充气袋A和充气袋B上均设有充气 口；在所述第二支板移动带动拉轴拉伸时，所述压气机构用于对充气袋A或充气袋B进行压 紧，将所述充气袋A或充气袋B内的气体排出。 作为本发明一个优选的实施方式：所述压气机构包括转动座、以及转动连接在所 述转动座顶部的滑套，所述拉轴滑动连接在滑套内，所述滑套上连接有用于挤压充气袋A和 充气袋B的压气部，所述压气部包括多个支杆，多个所述支杆固定连接有压气环。 作为本发明一个优选的实施方式：多个所述支杆沿所述滑套的轴线向外扩张，所 述压气环为多个。 作为本发明一个优选的实施方式：所述拉轴远离所述第二支板的一端固定连接有 弧型板，所述弧型板位于所述充气袋A和充气袋B内。 作为本发明一个优选的实施方式：所述第二支板上转动连接有弧形杆，所述弧形 杆上连接有多个第一拨块，所述第一支板上固定连接有弧形壳体，所述弧形杆滑动连接在 所述弧形壳体内，所述弧形壳体内固定连接有与多个所述第一拨块对应的第二拨块，所述 第二支板上固定连接有弹性架；所述腿部固定部件包括捆绑带，所述捆绑带固定连接在所 3 CN 111589046 A 说　明　书 2/5 页 述弹性架上，在所述弧形杆移动时，所述第一拨块与第二拨块相抵产生振动、使所述弹性架 带动捆绑带振动；所述捆绑带内设有多个放置槽，所述放置槽上固定连接有布料，所述布料 与所述放置槽之间形成空腔，所述空腔内活动连接有按摩球。 作为本发明一个优选的实施方式：两个所述第一支板可相对于座椅本体旋转，旋 转时两个第一支板可围绕所述座椅本体向外扩张或收缩。 作为本发明一个优选的实施方式：所述座椅本体两侧转动连接有转轴，所述第一 支板固定连接在所述转轴上，转轴下端固定连接有齿轮，所述座椅本体底部滑动连接有移 动架、以及通过支座转动连接有螺杆，所述移动架与螺杆螺纹相连，所述移动架两端均设有 与所述齿轮相互啮合的轮齿。 作为本发明一个优选的实施方式：所述座椅本体底部固定连接有滑杆，所述移动 架与所述滑杆滑动相连。 作为本发明一个优选的实施方式：所述螺杆上连接有转盘。 一种骨科患者康复设备，所述座椅本体上转动连接有靠背，所述底座上转动连接 有气缸，所述气缸的输出端与所述靠背转动相连。 与现有技术相比，本发明提供了一种力量训练器和骨科康复设备，具备以下有益 效果： 本发明在对充气袋A以及充气袋B进行压气时，通过拉轴在滑套内移动，从而带动充气 袋A或充气袋B进入由多个支杆和多个压气环组成腔体内，由于多个所述支杆沿所述滑套的 轴线向外扩张，从而能够缓慢的对充气袋A和充气带B进行压气，而随着小腿的回位，则通过 第二支板带动拉轴复位，进而通过位固定连接在拉轴端部且位于充气袋A和充气袋B内的弧 形板，带动充气袋A和充气袋B复位，而由于患者双腿为交错运动，从而两个充气袋实现相互 充气挤压的技术效果。 通过在捆绑带上开设有多个放置槽，且在内部增加按摩球并通过布料封堵，在弹 性架进行抖动的同时，则带动捆绑带抖动，从而实现按摩球在放置槽内滚动，则按摩球与布 料接触并按压布料与人体接触，实现按摩的效果。 附图说明 图1为本发明提出的一种力量训练器和骨科康复设备的结构示意图一； 图2为本发明提出的一种力量训练器和骨科康复设备的结构示意图二； 图3为本发明提出的一种力量训练器和骨科康复设备的结构示意图三； 图4为本发明提出的一种力量训练器和骨科康复设备的结构示意图四； 图5为本发明提出的一种力量训练器和骨科康复设备的结构示意图五； 图6为本发明提出的一种力量训练器和骨科康复设备图5中A部分的结构示意图； 图7为本发明提出的一种力量训练器和骨科康复设备的主视图； 图8为本发明提出的一种力量训练器和骨科康复设备的俯视图； 图9为本发明提出的一种力量训练器和骨科康复设备图1中B部分的结构示意图； 图10为本发明提出的一种力量训练器和骨科康复设备捆绑带的结构示意图； 图11为本发明提出的一种力量训练器和骨科康复设备捆绑带内放置槽、按摩球以及布 料的连接结构示意图； 4 CN 111589046 A 说　明　书 3/5 页 图12为本发明提出的一种力量训练器和骨科康复设备第一拨块和第二拨块的连接结 构示意图。 图中：1、底座；2、座椅本体；201、靠背；3、第一支板；4、第二支板；401、拉轴；402、转 动座；403、滑套；404、压气部；4041、支杆；4042、压气环；405、弧型板；5、充气袋A；501、充气 袋B；502、密封管道；503、充气口；6、弹性架；601、捆绑带；6011、布料；6012、放置槽；6013、按 摩球；602、弧形杆；603、弧形壳体；6031、第二拨块；604、第一拨块；7、转轴；701、齿轮；702、 螺杆；703、移动架；704、轮齿；705、滑杆；706、转盘。
