技术摘要：
本发明涉及电力设备安装维护技术领域，且公开了包括主体箱，活动支架上设有滑块，活动支架通过滑块与主体箱滑动连接；主体箱上设有第三限位槽，第一密封件和第二密封件滑动设置在第三限位槽内，固定件两端设有连接件，连接件底部设有限位块，固定件通过连接件与活动支  全部
背景技术：
配电柜(箱)分动力配电柜(箱)和照明配电柜(箱)、计量柜(箱)，是配电系统的末 级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合； 电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能 分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。 配电柜的应用比较广泛，适用于多种工地与车间，市场上有的配电柜基本上都一 体化的，箱内固定漏电保护器等开关的固定件都是固定的，不可移动，漏电保护器和开关等 电器安装时不够方便，安装电器的距离固定，不能调节，导致有些配件较大时，影响其他电 器配件的安装和维护，当配电柜破损时，配电柜内的电器更换麻烦，需要一个个的拆除并安 装到新的配电柜中。
技术实现要素：

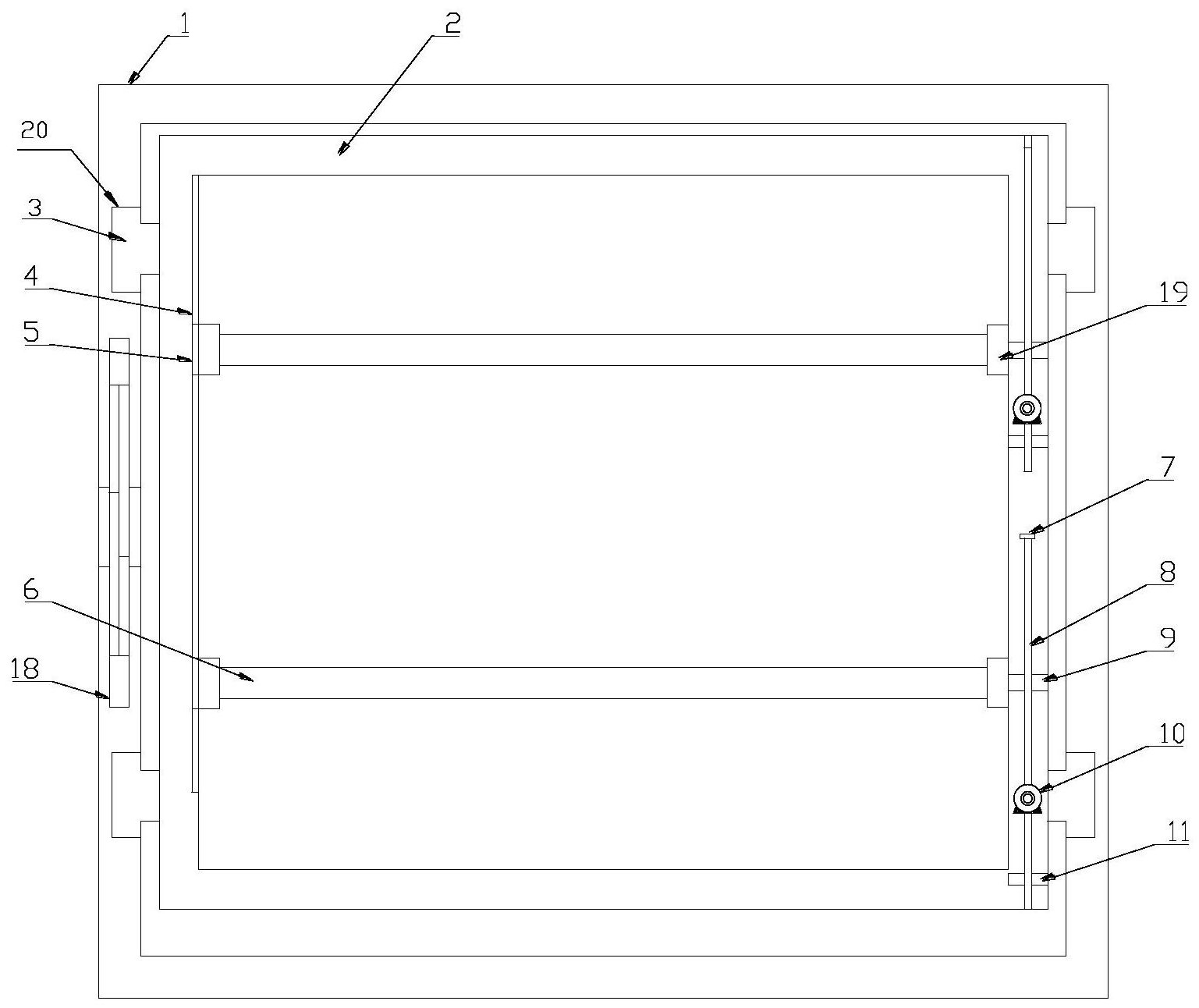

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种可调节开关位置及便于安装维护的配电 柜，具备方便安装电器，便于维护，灵活使用空间，适用性广泛的优点，解决了安装维护不方 便，对于不同大小的电器安装时不能灵活合理的使用空间的问题。 (二)技术方案 为实现上述方便安装电器，便于维护，灵活使用空间，适用性广泛的目的，本发明 提供如下技术方案： 一种可调节开关位置及便于安装维护的配电柜，包括主体箱，所述主体箱上设有 第一限位槽，所述活动支架上设有滑块，活动支架通过滑块与主体箱滑动连接；所述主体箱 上设有第三限位槽，所述第一密封件和第二密封件滑动设置在第三限位槽内，所述固定件 两端设有连接件，所述连接件底部设有限位块，所述活动支架上设有第二限位槽，固定件通 过连接件与活动支架滑动连接； 所述活动件滑动设置在活动支架上并与连接件连接，所述调节机构设置在活动支 架上，所述第一轴承设置在活动支架上并位于调节机构的正下方，所述固定杆设置在第一 轴承上且与活动件螺纹连接，所述第二锥齿轮设置在固定杆上，所述活动支架上设有第二 轴承，调节杆设置在第二轴承上并伸向活动支架的外部，所述调节杆伸向活动支架内部的 一端设有第一锥齿轮，所述第一锥齿轮和第二锥齿轮啮合传动连接。 优选的，所述主体箱上的第一限位槽设有多组，且第一限位槽的设置方向与第二 限位槽的设置方向垂直。 优选的，所述第一密封件和第二密封件上设有U型通槽，第一密封件上的U型通槽 3 CN 111555144 A 说　明　书 2/4 页 与第二密封件上的U型通槽设置方向相反，使得第一密封件和第二密封件贴合时，中间会有 一个可供电线穿过的通孔，所述主体箱上设有第三限位槽的一侧设有通孔，且与第一密封 件和第二密封件贴合时产生的通孔同轴。 优选的，所述活动支架上设置的第二限位槽的数目为两组，且位于活动支架的左 右两侧，第二限位槽在活动支架上的设置方向为从上到下。 优选的，所述固定杆位于第二锥齿轮以上的部分设有外螺纹，且固定杆的顶端设 有限位件。 优选的，所述活动支架上的调节机构的数目为四组，且分别位于固定件的两端。 (三)有益效果 与现有技术相比，本发明提供了一种可调节开关位置及便于安装维护的配电柜， 具备以下有益效果： 1、该可调节开关位置及便于安装维护的配电箱，通过主体箱上设有第一限位槽， 活动支架上设有滑块，滑块滑入第一限位槽，从而使得活动支架和主体箱活动连接，在需要 安装电器时，将活动支架拉出，将电器安装好后，在把活动支架推入主体箱内，维护更换电 器时，拉出活动支架即可开始维护或者更换相应的电器，使得维护安装更加方便。 2、该可调节开关位置及便于安装维护的配电箱，通过活动支架上设有第二限位 槽，固定件两端设有连接件，连接件底部设有限位块，固定件通过连接件滑动设置在活动支 架上，并且可以上下移动，当电器大小不一时，通过改变固定件之间的距离，从而达到电器 更加方便安装维护，且灵活合理的使用主体箱内的空间；通过设置在活动支架上的第一轴 承和与活动支架滑动连接的活动件，活动件设置在连接件上，固定杆设置在第一轴承上且 与活动件螺纹连接，第二锥齿轮设置在固定杆上，活动支架上设有第二轴承，调节杆设置在 第二轴承上并伸向活动支架的外部，调节杆伸向活动支架内部的一端设有第一锥齿轮，第 一锥齿轮和第二锥齿轮啮合传动连接；从而通过旋转调节杆，第一锥齿轮带动第二锥齿轮 转动，固定杆跟着第二锥齿轮转动，使得与其螺纹连接的活动件沿着第二限位槽运动，以此 达到调节固定件之间的距离，配合不同电器的安装与维护，使得配电柜内部空间灵活使用， 适用性更广泛。 附图说明 图1为本发明结构示意图； 图2为本发明中的调节机构结构示意图； 图3为本发明中的调节机构结构俯视图； 图4为本发明中第一密封件和第二密封件贴合时的主视图； 图5为本发明中第一密封件和第二密封件贴合时的右视图； 图6为本发明中第一密封件的结构示意图； 图7为本发明中第二密封件的结构示意图。 图中：1、主体箱；2、活动支架；3、滑块；4、第二限位槽；5、限位块；6、固定件；7、限位 件；8、固定杆；9、活动件；10、调节机构；11、第一轴承；12、第一锥齿轮；13、第二锥齿轮；14、 第二轴承；15、调节杆；16、第一密封件；17、第二密封件；18、第三限位槽；19、连接件；20、第 一限位槽。 4 CN 111555144 A 说　明　书 3/4 页
