技术摘要：
本发明提供了一种空调线控器保护方法及保护系统。所述方法包括：步骤一，对线控器供电，并实时监测运行状态下线控器回传信号；步骤二，当回传信号异常60s时，停止对线控器供电，并发送故障至用户手机，结束监测；当回传信号正常时，继续监测保护端电压；步骤三，当保护  全部
背景技术：
目前线控器作为控制空调的辅助设备，以其独特的优势，广泛应用在市场中。同时 也出现了售后问题多、解决繁琐的问题。因线控器直接与内机主控板连接，线控器问题甚至 会损坏内机主控板，例如线控器短路导致内机主控板电阻熔断。 随着空调行业的不断发展，人们对空调需求的日益多样化，在现代空调领域中，多 联机空调具有安装方便、使用灵活、随机调节等各有优点，通常多联式空调机组系统包括一 个室外侧系统(室外机)和多个可控制的室内侧系统(室内机)，因此要实现多联式的空调控 制，必须组建一个稳定可靠的控制系统，本文运用MM1192型号芯片组成的通信系统，它具有 可靠性高、编程简单、通信距离长、价格低廉等优点。MM1192是符合家庭总线系统(Home  Bus  System，简称HBS)标准、具有DATA收发功能的芯片，信号收发处理采用AMI方式编码、差分信 号传输、双绞线的连接。因多联线控器采用HBS通讯方式即电源载波通讯方式，且目前线控 器多采用拧螺钉连接方式，短路问题极易发生。当前无针对线控器短路问题的保护方案。现 有技术的线控器过压保护的技术方案：监测线控器保护端电压，若大于0.36V，停止对线控 器供电，预设时间后恢复供电，主要应对电网波动，在应对线控器短路问题时，由于停止供 电时间过短，仅为100ms，且电路反复开断，电阻超负荷运行时间就会过长，温度过高而使主 控板电阻烧断路，无法起到有效保护。即现有技术的过压保护方案解决不了线控器的短路 保护问题。
技术实现要素：

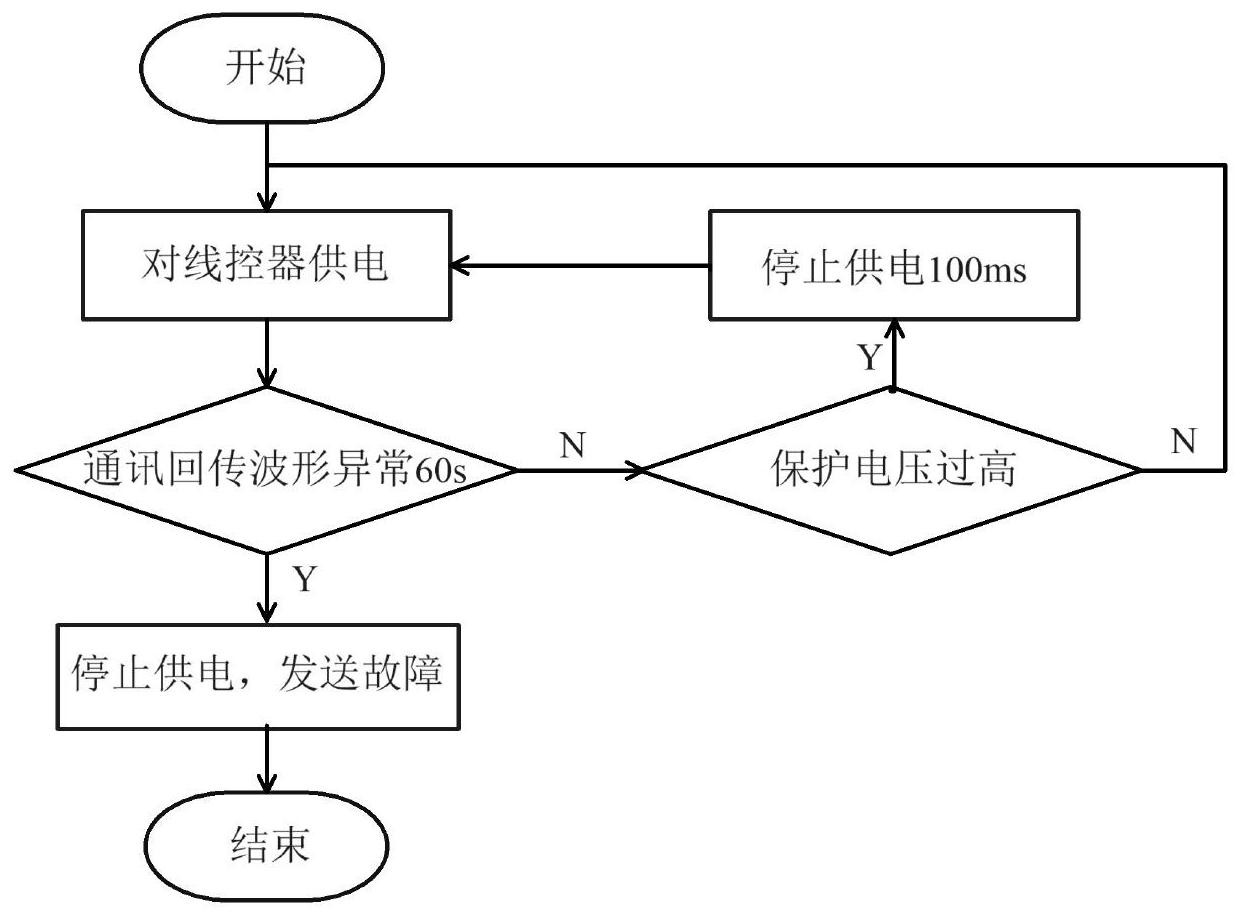

为解决上述问题，本发明提供了一种线控器短路保护方法，以能够准确定位故障 点，便于后续维修。 根据本发明实施例的一个方面，提供一种空调线控器保护方法，包括：步骤一，对 所述线控器供电，并实时监测运行状态下所述线控器回传信号；步骤二，当所述回传信号异 常时，停止对所述线控器供电，并发送故障信息。 优选地，在内机与所述线控器的通讯数据中设置校验码，若收到数据校验之后得 到的校验码与收到的校验码不一致时，则判断为回传信号异常。 优选地，所述内机与所述线控器的通讯周期不超过60s。 优选地，当所述回传信号正常时，返回步骤一。 优选地，还包括，步骤三，当所述回传信号正常时，检测保护端电压，当所述保护端 电压大于临界值时，在预设时间内停止对所述线控器供电，经过所述预设时间后恢复对所 述线控器供电。 优选地，所述预设时间不小于100ms。 优选地，所述临界值为0.36V。 3 CN 111555240 A 说　明　书 2/4 页 优选地，当所述保护端电压不大于临界值时，返回步骤一。 根据本发明实施例的另一方面，提供一种空调线控器保护系统，包括：回传信号采 集模块：用于实时采集所述线控器运行状态下的回传信号；保护端电压采集控制模块：用于 实时采集所述线控器运行状态下的保护端电压值，并基于所述保护端电压值实施停电保护 控制；停止及故障输出模块：用于当所述回传信号异常时，停止对所述线控器供电，并发送 故障信息。 优选地，当所述回传信号采集模块采集到的所述回传信号异常时，启动所述停止 及故障输出模块；当所述回传信号正常时，启动所述保护端电压采集控制模块。 从而，通过让机组实时检测运行状态下线控器回传信号，来确定线控器是否正常 工作。当回传信号异常时，停止对线控器供电，并发送故障至用户手机，提醒用户线控器故 障。这样就避免了线控器短路时，主控板在恶劣状态下长时间运行损坏的问题，从而提升运 行可靠性，起到节能效果的同时准确定位故障点，便于后续维修。 附图说明 为了更清楚地说明本发明的实施方式或现有技术中的技术方案，下面将对实施方 式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅 仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 提供的附图引伸获得其它的实施附图。 图1为现有技术中线控器过压保护流程示意图； 图2为第一实施例线控器短路保护流程示意图； 图3为第二实施例线控器短路保护和过压保护的流程示意图； 图4为第二实施例线控器短路保护和过压保护的系统模块方框图； 图5为MM1192通信电路和过压保护电路图。 附图标记： 100——回传信号采集模块； 200——停止及故障输出模块； 300——保护端电压采集模块； 400——过压保护电路图； 500——MM1192通信电路。
