技术摘要：
本发明公开了一种茶叶炒制设备，本发明涉及茶叶加工技术领域。该茶叶炒制设备，包括圆筒，所述圆筒的一侧固定安装有电机箱，所述电机箱的底部固定安装有转动电机，所述转动电机的转动轴上通过联轴器固定连接有转动轴，所述转动轴远离转动电机的一端贯穿圆筒的一侧壁并  全部
背景技术：
指茶树的叶子和芽,泛指可用于泡茶的常绿灌木茶树的叶子，以及用这些叶子泡 制的饮料，后来引申为所有用植物花、叶、种子、根泡制的草本茶，如“菊花茶”等,用各种药 材泡制的“凉茶”等，在中国文学中亦称雷芽。有些国家亦有以水果及香草等其它植物叶而 泡出的茶，如“水果茶”。 现有的茶叶炒制，一般通过先添加添加剂，再进行搅拌的方法进行混合，这样的方 法受茶叶湿度的影响很大，茶叶湿度会影响产品的质量，也会影响搅拌的均匀度，现有的混 合设备一般不设置干燥装置，就可能导致混合不均匀的问题，这样就会影响搅拌的均匀程 度，影响产品质量，还有的部分装置带有干燥的功能，但往往不能循环用于干燥空气，这样 就需要不断的抽取空气，这样就可能带来更多的微生物进入到装置内污染茶叶，也不利于 茶叶的生产和保存。
技术实现要素：

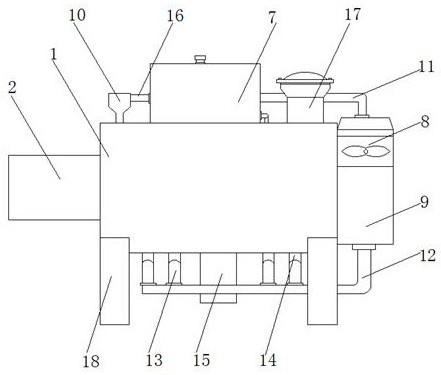

针对现有技术的不足，本发明提供了一种茶叶炒制设备，解决了茶叶烘干不均匀 的问题。 为实现以上目的，本发明通过以下技术方案予以实现：一种茶叶炒制设备，包括圆 筒，所述圆筒的一侧固定安装有电机箱，所述电机箱的底部固定安装有转动电机，所述转动 电机的转动轴上通过联轴器固定连接有转动轴，所述转动轴远离转动电机的一端贯穿圆筒 的一侧壁并延伸至圆筒的另一侧壁，且转动轴与圆筒的两侧壁均为转动连接；所述转动轴 位于圆筒的内腔的部分上固定安装有搅拌叶，且搅拌叶远离转动轴的一端上固定安装有横 杆；所述圆筒的顶端固定安装有冷凝器。 优选的，所述圆筒远离电机箱的一侧固定安装有送风机和空气加热器,所述圆筒 的顶端开设有出气管，所述出气管通过第一连接管与冷凝器连通，所述冷凝器的出气口通 过第二连接管与送风机的进气口连通，所述送风机出风口与空气加热器的进风口连通，所 述空气加热器的出风口连通有第三连接管，所述第三连接管远离空气加热器的一端连通有 弯管，所述弯管远离第三连接管的一端连通有空气喷头，所述空气喷头远离弯管的一端贯 穿圆筒的底板并与圆筒的内腔连通。 优选的，所述圆筒的底端开设有出料管。 优选的，所述圆筒的顶端开设有进料管。 优选的，所述圆筒的底端固定安装有支腿。 有益效果 本发明提供了一种茶叶炒制设备。具备以下有益效果： 该茶叶炒制设备，通过送风机、空气加热器、空气喷头和冷凝器等元件的陪和使用达到 3 CN 111543508 A 说　明　书 2/3 页 了干燥茶叶的目的。在茶叶混合饿的过程中通过送风机和空气加热器将空气加热并通过第 三连接管和空气喷头等装置将热风吹送至圆筒内对茶叶进行干燥，这样的设计室混合茶叶 的同时可以对茶叶的湿度进行调节，这样增加了茶叶的流动性，使混合更加均匀，有利与产 品的加工，提高了产品的质量。 附图说明 图1为本实用新的主视图； 图2为本发明结构示意图。 图中：1圆筒、2电机箱、3转动电机、4转动轴、5搅拌叶、6横杆、7冷凝器、8送风机、9 空气加热器、10出气管、11第二连接管、12第三连接管、13弯管、14空气喷头、15出料管、16第 一连接管、17进料管、18支腿。
