技术摘要：
提供一种结构体和复合结构体，该结构体和该复合结构体能够利用室外空气温度而不让水分流入和流出且无需电能。窗体(1)包括：两个板材料(10)，形成夹在其之间的空间；液体HF，其被封闭在两个板材料(10)之间；以及各自具有液体循环结构的倾斜件(30)，其在两个板材料(10)的  全部
背景技术：
在现有技术中，已经追求建筑物的高气密性和高隔热性以提高房间的空空气调节 效率。为了使这种建筑物高度气密且高度隔热，已经开发了所谓的真空对玻璃。真空对玻璃 是通过在多层玻璃之间将真空状态设定为约1/1000atm而进行真空隔热的窗玻璃。 这样的真空对玻璃具有古老的概念，但是可以使用很长时间的真空密封技术终于 在最近几年已经得到发展，并且已经被各个公司商业化。这些真空对玻璃具有高的隔热性 能，并且有助于减少空气调节需求。 然而，在实际环境中，外部空气温度可能比室温更舒适，并且在这种情况下，对真 空对玻璃的空气调节的需求反而增加了。因此，需要一种用于将外部空气引入房间的称为 外部空气冷却系统或新风装置的技术。 然而，当在夏天引入外部空气时，例如，当外部空气温度低于室温时，也引入了水 分，结果，对包括潜热的空气调节的需求几乎没有降低。 为了解决这样的问题，提出了一种包括在减压双层玻璃之间的液压流体以及用于 加热或冷却液压流体的液压流体加热部或液压流体冷却部的窗(参照专利文献1)。根据该 窗，双层玻璃之间的压力降低，因此，除了表现出高的隔热性之外，还可以通过加热或冷却 双层玻璃之间的液压流体而使房间舒适而不会使水分流入或流出。 引文列表 专利文献 [专利文献1]JP-A-2006-336233
技术实现要素：

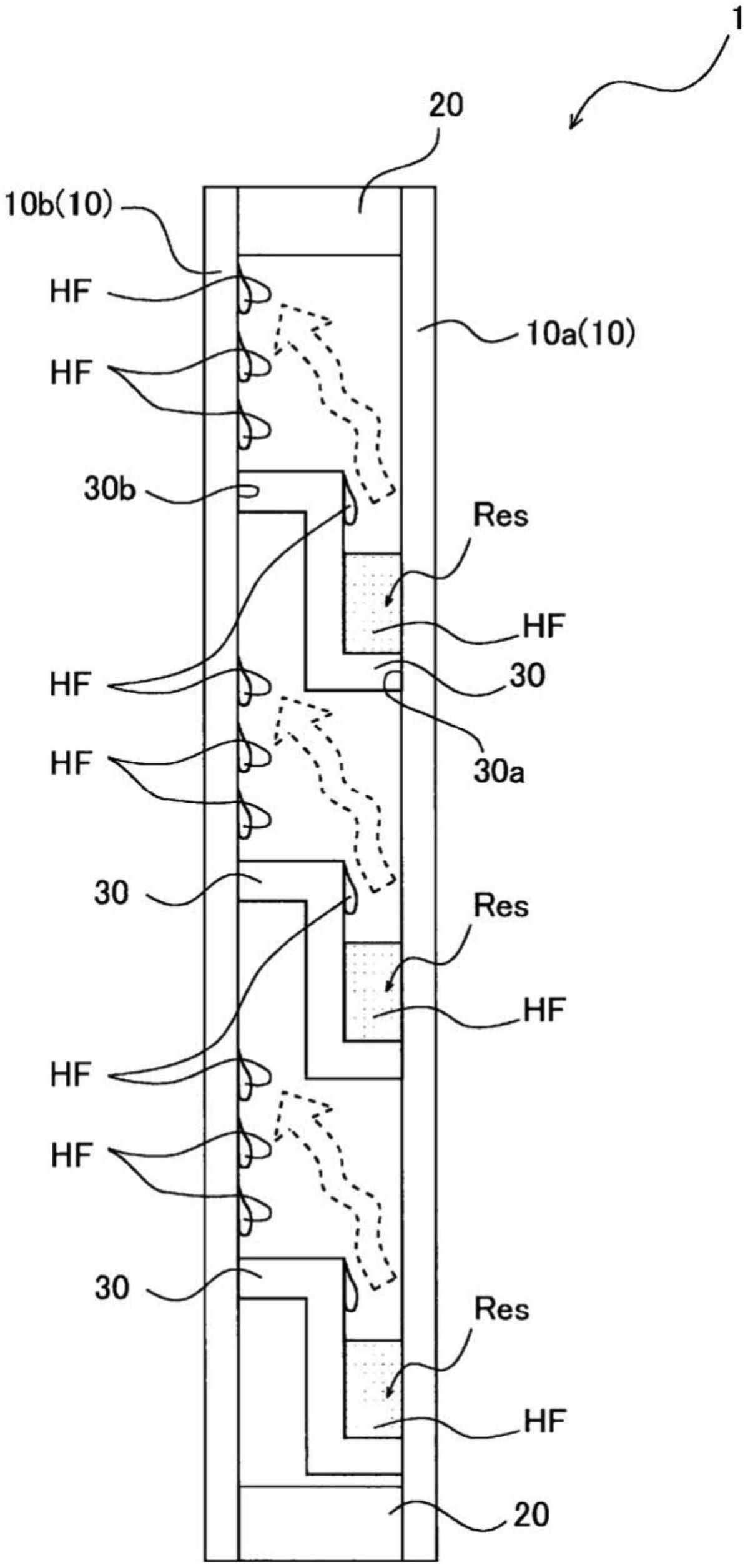

技术问题 但是，专利文献1所记载的窗需要加热或冷却液压流体，这需要电能，这与运行室 内空调相同。因此，需要一种真空对玻璃，其可以利用室外空气温度而不需要电能并且不允 许水分流入和流出。 该问题不仅限于真空对玻璃。换句话说，高度优选的是，外壁材料等能够利用室外 空气温度而不需要电能，并且不让水分流入和流出。 本发明是为了解决这样的问题而完成的，其目的在于提供一种结构体和复合结构 体，其可以利用室外空气温度而不需要电能且不让水分流入和流出。 技术方案 根据本发明的结构体包括两片板构件，液体和倾斜件，并且液体被密封并且倾斜 件被安装在两片板构件之间的空间中。倾斜件在两片板构件的一个板构件侧上形成液体储 存器。倾斜件具有液体循环结构，其中通过一个板构件侧的热量蒸发的储存器中的液体到 4 CN 111556915 A 说　明　书 2/13 页 达另一板构件，并且在另一板构件中冷凝的液体再次返回到储存器。 发明的有益效果 根据本发明，提供了具有液体循环结构的倾斜件，其中通过一个板构件的热量蒸 发的储存器中的液体到达另一板构件侧，并且在另一板构件上冷凝的液体再次返回到储存 器。因此，在液体由于来自一个板构件侧的热量而蒸发的环境中，蒸发热从要被冷却的一个 板构件侧被带走。另一方面，当蒸发的液体到达另一板构件侧时，蒸发的液体通过另一板构 件被冷却并冷凝并且液化，并且凝结热从另一板构件侧散发。因此，结果，一个板构件侧的 热量流向另一板构件侧。因此，例如在夏天，室内侧成为一个板构件，可以在不引入水分的 情况下使房间舒适。由于冷凝和液化的液体通过倾斜件返回到储存器，因此可以连续地进 行上述热传递而不需要电能。因此，可以使用室外空气温度而无需电能，并且不让水分流入 和流出。 附图说明 图1是示出根据本发明第一实施例的结构体的截面图。 图2是示出图1所示的倾斜件的细节的透视图。 图3是示出根据本实施例的窗体的透视图。 图4是示出根据一变型的翻转结构的透视图。 图5是示出根据第二实施例的窗体的截面图。 图6是示出根据第二变型例的翻转结构的透视图。 图7是示出根据第三变型例的翻转结构的透视图。 图8是示出根据第三实施例的窗体的构造图。 图9是示出根据第四实施例的窗体的构造图。 图10A和10B是示出图9所示的操作机构如何操作的操作图，图10A示出中性状态， 图10B示出第二状态。 图11是示出根据第五实施例的窗体的构造图。 图12是示出由图11所示的操作机构进行的操作状态的操作图，并且示出了倾斜件 处于第二状态的情况。 图13A和图13B是示出根据第六实施例的窗体的一部分的构造图，图13A示出在中 性状态下的倾斜件，并且图13B示出在第一状态下的倾斜件。
