技术摘要：
本发明涉及一种辅助涂抹器，尤其涉及一种皮肤科用皮肤表面药膏辅助涂抹器。技术问题是如何设计一种能够方便将药膏涂抹在患者皮肤上，且能对涂抹药膏的物件更换，避免导致交叉感染的皮肤科用皮肤表面药膏辅助涂抹器。包括有：框体，所述框体两侧之间转动式的连接有转轴  全部
背景技术：
药膏：由药物加适量赋形剂调制成膏剂。不同的药物组成的药膏如冬青油膏、野葛 膏、华伦虎骨膏等，其功效各有不同，由药不同而异，医院中，经常会出现皮肤出现问题的患 者，则需要将药膏涂抹在皮肤上对其进行治疗。 现有涂抹装置，如专利公告号为CN209075834U的中国专利公开了一种皮肤科用药 膏涂抹装置，包括手柄和涂抹头，涂抹头设置于手柄的一端，手柄的靠近涂抹头的一端设置 中空腔室，中空腔室的远离涂抹头的内壁上连接弹簧，弹簧的另一端连接有推板，推板完全 覆盖中空腔室的截面，弹簧的弹力可将推板推至中空腔室的靠近涂抹头的一端，中空腔室 的侧壁上设置有进药口，进药口上盖有盖体；涂抹头的出药口的方向垂直于手柄的轴线，且 出药口与所述中空腔室之间连接有细通道。通过进药口将皮肤药膏加入储药腔内，患者本 人手持手柄，将出药口置于后背的患处，移动手柄，药膏从出药口流出，储药腔内压强减小， 弹簧推动推板对药膏施加推力，使后续药膏顺利流出，上述专利存在以下不足：药膏涂抹完 成后再次与患者皮肤接触，容易导致交叉感染，且需要将药膏倒入，操作比较麻烦。
技术实现要素：

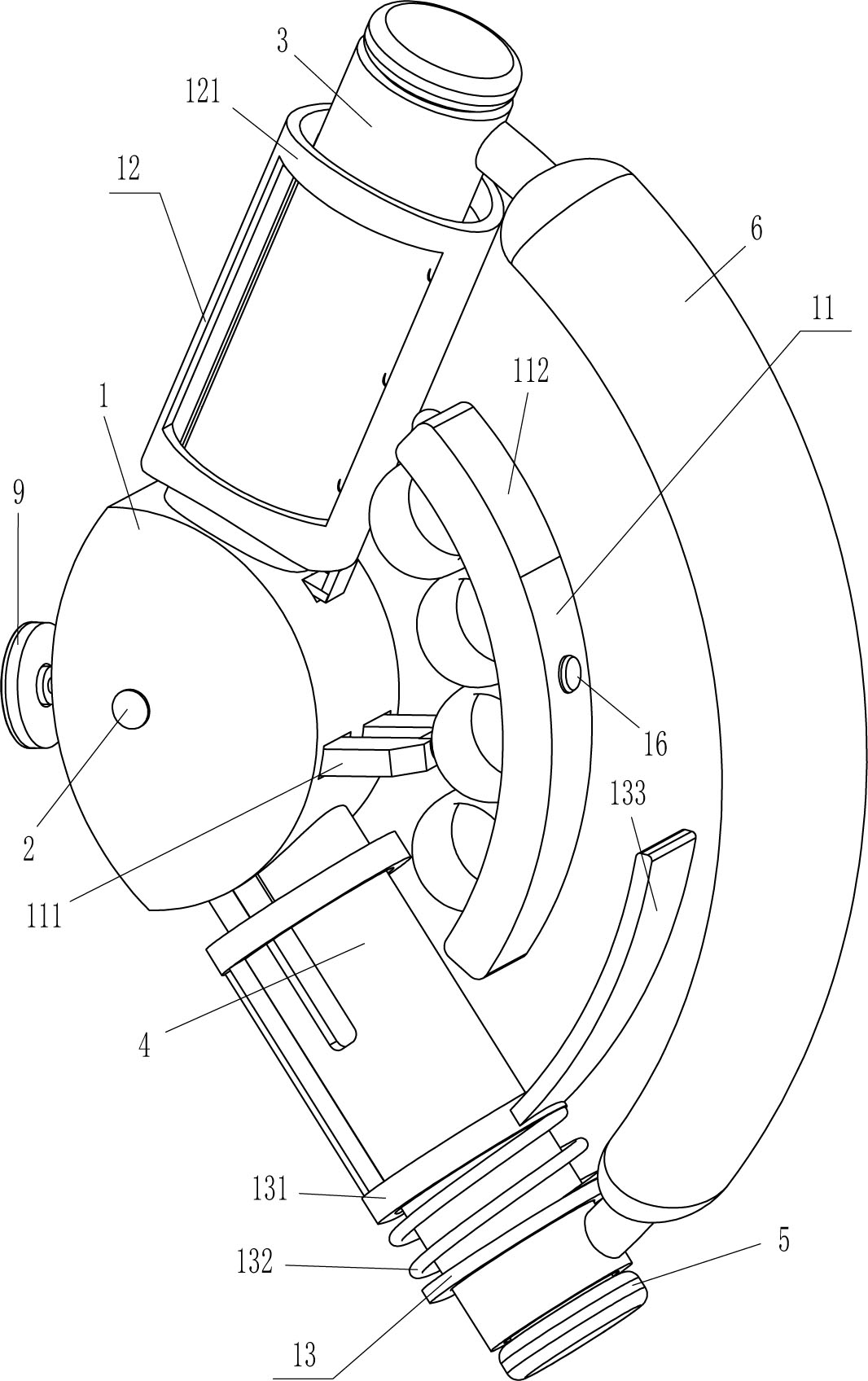

为了克服药膏涂抹完成后再次与患者皮肤接触，容易导致交叉感染，且需要将药 膏倒入，操作比较麻烦的缺点，要解决的技术问题是：提供一种能够方便将药膏涂抹在患者 皮肤上，且能对涂抹药膏的物件更换，避免导致交叉感染的皮肤科用皮肤表面药膏辅助涂 抹器。 本发明的技术方案为：一种皮肤科用皮肤表面药膏辅助涂抹器，包括有：框体，所 述框体两侧之间转动式的连接有转轴，其中部周向间隔固接有三根固定杆；圆形磁铁，所述 圆形磁铁固接于远离所述转轴的所述固定杆端部；棘轮，所述棘轮固定套装于所述转轴两 部周向，其靠近于所述固定杆；储料空心筒，所述储料空心筒固接于所述框体一部并连通； 收集空心筒，所述收集空心筒固接于远离所述储料空心筒的所述框体一部并连通；橡胶塞， 所述橡胶塞放置于远离所述框体的所述收集空心筒端部与所述储料空心筒端部；弧形把 手，所述弧形把手固接于远离所述框体的所述收集空心筒外一侧与所述储料空心筒外一侧 之间；驱动机构，安装于靠近所述弧形把手的所述框体一部，其与所述棘轮接触配合，用于 使所述棘轮反转；阻挡机构，安装于所述储料空心筒外侧面周向，其与所述驱动机构接触配 合，用于将所述储料空心筒内的涂抹块挡住。 作为本发明的一种优选技术方案，驱动机构包括有：u型板，所述u型板滑动式的穿 接于靠近所述弧形把手的所述框体一部中间；棘条，所述棘条的数量为两根，其滑动式的放 置于远离所述弧形把手的所述u型板两端，其与所述棘轮啮合；弹性件，所述弹性件连接于 远离所述收集空心筒且朝向所述弧形把手的所述棘条一侧与靠近所述u型板的所述框体内 4 CN 111588976 A 说　明　书 2/6 页 一侧之间；第二弹簧，所述第二弹簧连接于远离所述棘轮的所述棘条端部与所述u型板内部 之间；弧形拉杆，所述弧形拉杆固接于朝向所述弧形把手的所述u型板外一侧；弧形杆，所述 弧形杆滑动式的放置于远离所述收集空心筒的所述弧形拉杆端部，其与所述阻挡机构接触 配合；第一弹簧，所述第一弹簧连接于朝向所述收集空心筒的所述弧形杆端部与所述弧形 拉杆内部之间。 作为本发明的一种优选技术方案，阻挡机构包括有：环形筒，所述环形筒滑动式的 套装于所述储料空心筒外侧周向，其与所述弧形杆端部接触配合；L型块，所述L型块固接于 朝向所述框体且靠近所述弧形拉杆的所述环形筒一侧，其端部贯穿所述框体与所述储料空 心筒配合；第三弹簧，所述第三弹簧间隔连接于靠近所述弧形拉杆的所述储料空心筒外一 侧与所述环形筒内一侧之间，其数量至少为三根；通孔，所述通孔开于远离所述第三弹簧的 所述储料空心筒一侧；橡胶块，所述橡胶块固接于靠近所述通孔的所述环形筒内一侧，其与 所述通孔配合。 作为本发明的一种优选技术方案，还包括有推料机构，推料机构包括有：套环，所 述套环的数量为两个，其滑动式的套装于所述收集空心筒外侧周向；连接杆，所述连接杆间 隔连接于两个所述套环一侧之间，其数量至少为四根，其远离于所述弧形拉杆；第四弹簧， 所述第四弹簧套装于所述收集空心筒外侧周向，其一端与远离所述棘轮的所述套环一侧固 定连接，另一端与远离所述框体的所述收集空心筒外一侧固定连接；弧形接触板，所述弧形 接触板固接于远离所述框体且朝向所述弧形把手的所述套环一侧，其与所述弧形拉杆配 合；L型推板，所述L型推板对称式的滑动式放置于靠近所述框体的所述收集空心筒一部周 向，其远离所述第四弹簧的端部位于所述框体内，且所述L型推板外侧与靠近所述框体的所 述套环内侧固定连接。 作为本发明的一种优选技术方案，还包括有：凹槽，所述凹槽开于所述弧形把手内 侧；磁性杆，所述磁性杆铰接于靠近所述第四弹簧的所述凹槽两侧之间；磁铁块，所述磁铁 块的数量为两块，其中一块固接于远离所述第四弹簧的所述凹槽一侧，另一块固接于朝向 所述弧形把手的所述弧形杆一侧，所述磁铁块与所述磁性杆配合。 作为本发明的一种优选技术方案，还包括有：套筒，所述套筒固接于远离所述弧形 拉杆且靠近所述棘轮的所述框体内两侧；卡杆，所述卡杆滑动式的放置于所述套筒内；第五 弹簧，所述第五弹簧连接于远离所述固定杆的所述卡杆端部与所述套筒内一侧之间；卡槽， 所述卡槽开于所述固定杆两侧中部，所述卡杆端部位于所述卡槽内与其配合。 有益效果： 1、通过将适量的药膏涂抹在涂抹块上，医护人员即可移动本装置使涂抹块与患者皮肤 接触，涂抹块也就将药膏涂抹在患者皮肤上，药膏涂抹完成后，拉动弧形拉杆向右移动，即 可使得下一块新的涂抹块反转至左侧进行使用，如此，能避免交叉感染，且操作还方便。 2、通过推料机构的作用，能在使用后的涂抹块反转至下方时，将使用后的涂抹块 推入收集空心筒内，则无需医护人员手动将使用后的涂抹块推入收集空心筒内，方便快捷。 3、通过卡杆与卡槽的作用，能对固定杆进行限位，避免涂抹块在使用时导致固定 杆位置出现偏移影响使用。 5 CN 111588976 A 说　明　书 3/6 页 附图说明 图1为本发明的立体结构示意图。 图2为本发明的第一种部分立体结构示意图。 图3为本发明的第二种部分立体结构示意图。 图4为本发明A部分的放大示意图。 其中：1…框体，2…转轴，3…储料空心筒，4…收集空心筒，5…橡胶塞，6…弧形把 手，7…固定杆，8…圆形磁铁，9…涂抹块，10…棘轮，11…驱动机构，111…u型板，112…弧形 拉杆，113…弧形杆，114…第一弹簧，115…棘条，116…第二弹簧，117…弹性件，12…阻挡机 构，121…环形筒，122…第三弹簧，123…L型块，124…橡胶块，125…通孔，13…推料机构， 131…套环，132…第四弹簧，133…弧形接触板，134…L型推板，135…连接杆，14…凹槽， 15…磁性杆，16…磁铁块，17…套筒，18…卡杆，19…第五弹簧，20…卡槽。
