技术摘要：
本发明公开了一种具有自锁功能的三相换相继电器组合结构，属于继电器应用技术领域，包括第一继电器和第二继电器，第一继电器内设有第一衔铁、第一动合触点组和第一动断触点组，第二继电器内设有第二衔铁、第二动合触点组和第二动断触点组，第一动合触点组的一端连接至A  全部
背景技术：
现有三相电因为每相用户的负荷不一致，导致三相电的相间电流(或电压)幅值不 一致，但相间电流(或电压)幅值超过一定范围时，须对三相负荷进行调节，从而使不平衡的 负荷差异控制在要求的范围内。 现有使用继电器进行三相不平衡负荷调节的结构一般采用三只单相(即单组触 点)的继电器分别串接在A相、B相、C相电路中，通过控制A相或B相或C相的接通来控制三相 负荷不平衡的程度。但采用此方案时可能导致如下问题：因运输、逻辑控制电路控制故障或 继电器的触点粘接打不开等因素可能使控制三相电的磁保持继电器出现两个继电器或三 个继电器触点闭合的情况，在这种情况下将出现相间短路的故障。
技术实现要素：

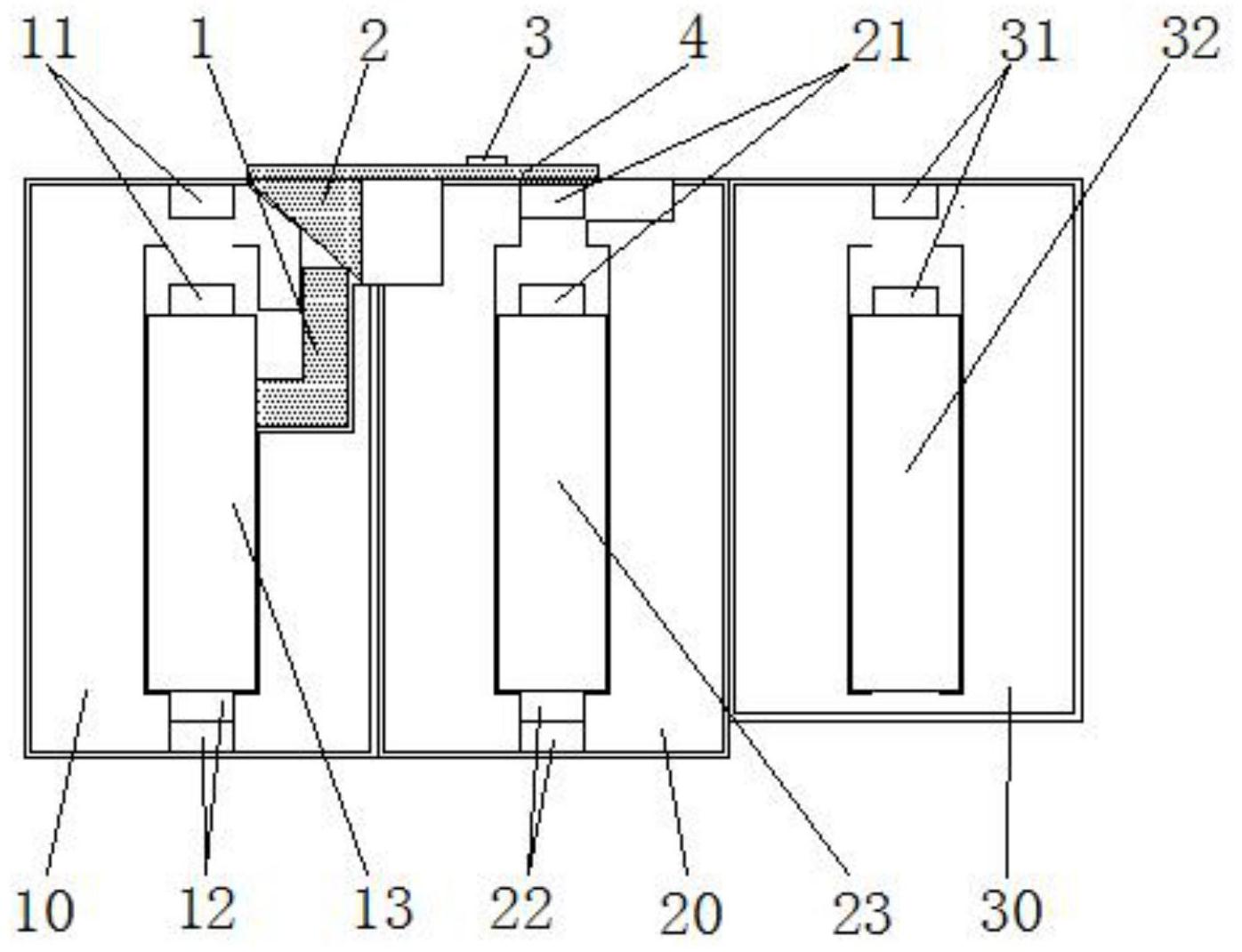

1.要解决的技术问题 本发明要解决的技术问题在于提供一种具有自锁功能的三相换相继电器组合结 构，其能够有效实现换相操作,且可确保避免出现相间短路的故障。 2.技术方案 为解决上述问题，本发明采取如下技术方案： 一种具有自锁功能的三相换相继电器组合结构，包括第一继电器和第二继电器， 所述第一继电器内设有一根第一衔铁及分别连接于第一衔铁两端侧的第一动合触点组和 第一动断触点组，所述第二继电器内设有一根第二衔铁及分别连接于第二衔铁两端侧的第 二动合触点组和第二动断触点组，所述第一动合触点组的一端连接至A相电，所述第二动合 触点组的一端连接至B相电，所述第二动断触点组的一端连接至C相电，所述第一动合触点 组的另一端、第二动合触点组的另一端及第一动断触点组的一端连接在一起并与负载连 接，所述第一动断触点组的另一端与第二动断触点组的另一端连接在一起； 所述第一继电器和第二继电器固定在一起，且第一动合触点组和第二动合触点组 之间设有同步阻碍机构，所述同步阻碍机构包括固定连接在第一衔铁一侧的主动块、抵接 于主动块顶部的被动块、连接于被动块顶部的平移板、横向连接于被动块和第二继电器之 间的弹簧以及位于平移板一侧的限位板，所述主动块平行于第一衔铁，所述被动块位于主 动块朝向第二继电器的一侧，所述弹簧连接于被动块朝向第二继电器的一侧，且所述被动 块接触主动块的一侧面为倾斜面，初始状态下，该倾斜面的下端贴附主动块的顶部；所述第 二动合触点组的静触点固定在平移板上，所述限位板固定连接到第二继电器上。 进一步地，所述主动块设于第一继电器内，所述第一继电器内部设有用于容纳主 动块并供主动块上下移动的第一容腔，所述第一继电器和第二继电器内部设有用于容纳被 4 CN 111600320 A 说　明　书 2/5 页 动块并供被动块横向移动的第二容腔，且所述弹簧连接第二继电器的一端连接到第二容腔 相应侧的侧壁上，所述第二继电器内部设有用于容纳第二动合触点组的静触点并供第二动 合触点组的静触点横向移动的第三容腔。第一容腔的设置可便于主动块的安装设置，并能 对主动块的移动起到导向限位作用；第二容腔的设置可便于被动块的安装设置，并能对被 动块的移动起到导向限位作用；第三容腔的设置能对第二动合触点组的静触点起到移动导 向作用。 作为对上述方案的改进，该三相换相继电器组合结构还包括第三继电器，所述第 三继电器内设有一根第三衔铁和连接于第三衔铁一端的第三动合触点组，所述第三动合触 点组的一端连接于第一动合触点组、第二动合触点组及第一动断触点组连接在一起的一 端，且第三动合触点组的另一端与负载连接；所述第三继电器固定连接在第一继电器或第 二继电器上。在换相过程中，可先通过第三继电器将负载从连接线路上断开，使得第一继电 器和/或第二继电器在不带负载的情景下进行换相，可避免第一继电器和/或第二继电器带 负载换相时出现电弧使相间短路的危险，换相后再通过第三继电器闭合接通负载即可。若 能控制触点间的电弧，也可不用第三继电器。 具体地，所述第一继电器通电工作，所述第一动合触点组闭合，所述第一动断触点 组断开，所述第二继电器断电不工作，所述第二动合触点组断开，所述第二动断触点组闭 合。此时，B相电因为第二动合触点组的断开而无法连通负载，C相电因第一动断触点组的断 开而无法连通负载，仅有A相电通过闭合的第一动合触点组连通负载，即负载接至A相电。 具体地，所述第一继电器断电不工作，所述第一动合触点组断开，所述第一动断触 点组闭合，所述第二继电器通电工作，所述第二动合触点组闭合，所述第二动断触点组断 开。此时，A相电因为第一动合触点组的断开而无法连通负载，C相电因第二动断触点组的断 开而无法连通负载，仅有B相电通过闭合的第二动合触点组连通负载，即负载接至B相电。 具体地，所述第一继电器断电不工作，所述第一动合触点组断开，所述第一动断触 点组闭合，所述第二继电器断电不工作，所述第二动合触点组断开，所述第二动断触点组闭 合。此时，A相电因为第一动合触点组的断开而无法连通负载，B相电因第二动合触点组的断 开而无法连通负载，仅有C相电通过闭合的第二动断触点组和闭合的第一动断触点组连通 负载，即负载接至C相电。 3.有益效果 (1)本发明包括第一继电器和第二继电器，第一继电器内设有第一衔铁、第一动合 触点组和第一动断触点组，第二继电器内设有第二衔铁、第二动合触点组和第二动断触点 组，第一动合触点组设于A相通路上，第二动合触点组设于B相通路上，第一动断触点组和第 二动断触点组串联并设于C相通路上，且第一动合触点组和第二动合触点组及第一动断触 点组的另一端连接在一起并连接负载。应用中，能够有效实现由A相换至B相、由A相换至C 相、由B相换至A相、由B相换至C相、由C相换至A相、由C相换至B相；且因为A相通路和C相通路 上分别设有第一继电器10的动合触点组11和动断触点组12，则A相通路和C相通路之间存在 互锁功能，不可能同时连通；因为B相通路和C相通路上分别设有第二继电器20的动合触点 组21和动断触点组22，则B相通路和C相通路之间存在互锁功能，不可能同时连通，即能避免 A相电与C相电、B相电与C相电之间出现相间短路的故障。 (2)本发明的第一继电器和第二继电器固定在一起，第一动合触点组和第二动合 5 CN 111600320 A 说　明　书 3/5 页 触点组之间设有由主动块、被动块、平移板、弹簧及限位板构成的同步阻碍机构，应用中，若 第一继电器10和第二继电器20意外同时启动，则第一衔铁13和第二衔铁23都会向上移动， 在第一衔铁13的移动过程中，主动块1随之上升，通过被动块2上的倾斜面可推动被动块2向 第二继电器20所在侧移动，弹簧3被压缩，平移板5随被动块2一起移动，带动第二动合触点 组21的静触点向背向第一继电器10的一侧移动，则即使第二衔铁23向上移动到位，第二动 合触点组21的动触点也不会接触到第二动合触点组21的静触点，即能从结构上避免两个继 电器的动合触点组同时贴合，即使电控方面出现故障也不会发生两个继电器的动合触点组 同时贴合的情况，从而可确保避免出现相间短路的故障。 综上，本发明能够有效实现换相操作,且可确保避免出现相间短路的故障。 附图说明 图1为本发明提供的继电器组合结构在连接C相电时的内部结构示意图； 图2为本发明提供的继电器组合结构在连接B相电时的内部结构示意图； 图3为本发明提供的继电器组合结构在连接A相电时的内部结构示意图； 图4为各触点组连接A相电的示意图； 图5为各触点组由A相电换至B相电时的示意图； 图6为各触点组由A相电换至C相电时的示意图； 图7为各触点组连接B相电的示意图； 图8为各触点组由B相电换至A相电时的示意图； 图9为各触点组由B相电换至C相电时的示意图； 图10为各触点组连接C相电的示意图； 图11为各触点组由C相电换至A相电时的示意图； 图12为各触点组由C相电换至B相电时的示意图。 附图标记：1、主动块；2、被动块；3、弹簧；4、限位板；5、平移板；6、第一容腔；7、第二 容腔；8、第三容腔；10、第一继电器；11、第一动合触点组；12、第一动断触点组；13、第一衔 铁；20、第二继电器；21、第二动合触点组；22、第二动断触点组；23、第二衔铁；30、第三继电 器；31、第三动合触点组；32、第三衔铁。
