技术摘要：
本发明涉及低温收缩薄膜设备技术领域，公开了一种高阻隔PVDC低温收缩7层共挤吹膜设备，包括第一平台、第二平台和旋转收卷机，所述第一平台为一层结构，第二平台为两层结构，第一平台的上端固定安装有龙门架，所述龙门架的下端安装有航车，所述航车下安装有模具，模具安  全部
背景技术：
PVDC是一种阻隔性高、韧性强以及低温热封、热收缩性和化学稳定性良好的理想 包装材料，在包装行业独树一帜，特别是其具有阻湿、阻氧、防潮、耐酸碱、耐油浸和耐多种 化学溶剂等性能，50年来广泛用于食品、药品、军品的包装。7层薄膜是一种常用的薄膜，现 有的PVDC薄膜共挤吹膜设备不能方便的生产出7层结构的高阻隔PVDC双向低温收缩薄膜， 因此我们提出了一种高阻隔PVDC低温收缩5层共挤吹膜设备。
技术实现要素：

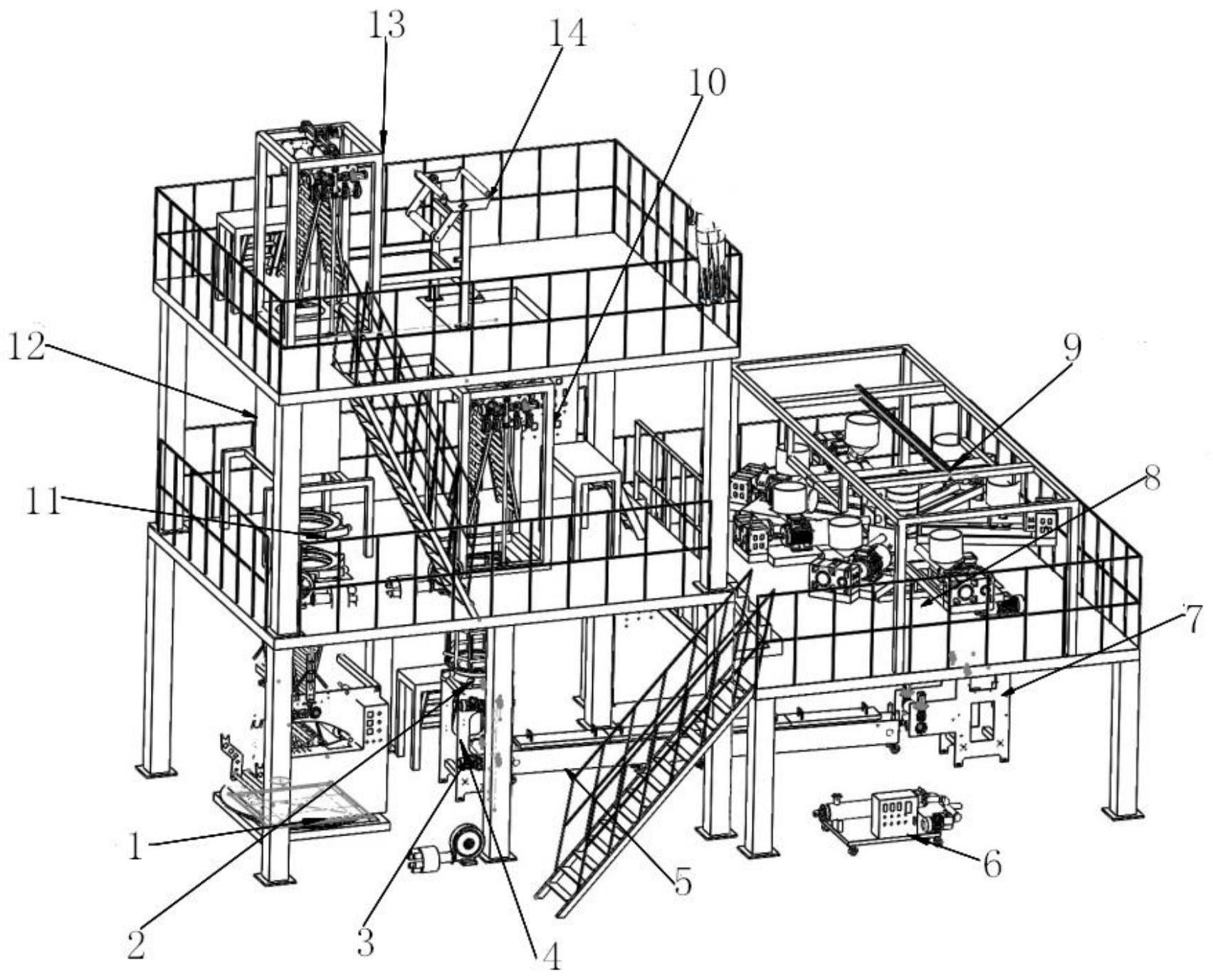

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种高阻隔PVDC低温 收缩7层共挤吹膜设备。 为了实现上述目的，本发明采用了如下技术方案： 一种高阻隔PVDC低温收缩7层共挤吹膜设备，包括第一平台、第二平台和旋转收卷 机，所述第一平台为一层结构，第二平台为两层结构，第一平台的上端固定安装有龙门架， 所述龙门架的下端安装有航车，所述航车下安装有模具，模具安装有挤出机机组，所述挤出 机机组包括台挤出机，台挤出机成呈250度圆周摆放在第一平台的上端，所述模具的下方安 装有牵引架，所述牵引架位于第一平台的下方，所述第一平台的下端还安装有真空水箱，所 述牵引架位于真空水箱和模具之间，所述第一平台的下方设置有水槽，所述水槽与真空水 箱相连通，水槽的另一端位于第二平台的下方，所述第二平台的下方设置有第一烘箱、第一 风环和吹胀机，第一风环固定安装在第二平台的下端面，所述第二平台的一层上安装有第 一升降牵引机构，所述第一升降牵引机构位于第一风环的正上方，所述第二平台的二层上 安装有过桥缓冲架和第二升降牵引机构，所述过桥缓冲架位于第一升降牵引机构和第二升 降牵引机构之间，所述第二平台的一层上还安装有第二烘箱和第二风环，所述第二烘箱位 于第二升降牵引机构的正下方，所述第二风环位于所述旋转收卷机的正上方，所述旋转收 卷机位于第二平台的下方。 优选的，所述真空水箱的内部安装有真空定径铜套和淋浴喷头，所述真空定径铜 套与真空泵相连接。 优选的，所述真空水箱的外壁上嵌入安装有透明有机玻璃。 优选的，所述第一烘箱和第二烘箱均为外红外辐射加热烘箱，第一烘箱设置有双 开门结构，第二烘箱为叠加式分段结构。 优选的，还包括液体加热泵，所述液体加热泵与水槽相连通。 优选的，所述第一风环的上方安装有稳泡架，所述稳泡架与第一升降牵引机构的 下端相连通。 3 CN 111590853 A 说　明　书 2/4 页 优选的，所述吹胀机为气枪。 本发明的有益效果是： 1、本装置采用下吹工艺不但可以PE与PA、PP或EVOH共挤对称结构薄膜，也可以生 产非对称薄膜。 2、通过更换模具的模口与真空定径铜套，可以生产常规阻隔薄膜，又可以生产 PVDC低温收缩膜。 3、本装置可以生产PP与PE或PA共挤热收缩POF记忆性薄膜，又可以生产双向低温 收缩的PVDC阻隔薄膜。 4、通过原料配方工艺可以生产生物降解阻隔薄膜，又可以生产和常规PE共挤薄 膜。 5、装置内设有电晕装置，便于对薄膜表面印刷电晕。 6、旋转收卷机采用收卷360度单向旋转结构，可生产表面具有粘性的薄膜。 附图说明 图1为本发明提出的一种高阻隔PVDC低温收缩7层共挤吹膜设备的立体结构示意 图； 图2为本发明提出的一种高阻隔PVDC低温收缩7层共挤吹膜设备的主视结构示意 图。 图中：1旋转收卷机、2第一风环、3吹胀机、4第一烘箱、5水槽、6液体加热泵、7牵引 架、8真空水箱、9挤出机机组、10第一升降牵引机构、11第二风环、12第二烘箱、13第二升降 牵引机构、14过桥缓冲架。
