技术摘要：
本申请涉及一种光缆熔接平台以及光缆熔接方法，熔接平台包括操作台，操作台的一侧设有连接座和固定块，固定块上设有引导槽，固定块和连接座之间设有连接槽，连接座上转动连接有转盘，转盘的轴心设有通孔，转盘的周面上设有缺口，缺口和通孔连通，转盘靠近固定块的侧面  全部
背景技术：
随着智能电网建设工作的推进，电力通信的重要性日益凸显，光缆作为信息传输 的主要物理平台。日常中，光缆难免会有破损现象或是导体线芯需要熔接，某一通信线路一 旦出现故障，生产、经营、管理等系统会出现瘫痪，后果非常严重，因此，一旦通信故障发生， 必须快速排除故障。 公开号为CN110609352A的专利文件公开了“一种光缆熔接平台以及光缆熔接方 法”，技术方案包括操作台以及与操作台一侧铰接相连的保护盖，操作台的一侧设有两条引 导槽，两条引导槽的中间位置处设置有固定组件，固定组件包括与操作台转动连接的固定 条，固定条上连通槽和滑动槽，连通槽与固定条的上表面连通，滑动槽与固定条的底面连 通，滑动槽内滑动设置有压紧片，压紧片上设置有压紧弹簧，引导槽指向操作台中心的一端 位置处固定设置有理线器，理线器上开设有多个理线槽，理线器背离引导槽的一侧设置有 与操作台表面固定的熔接机。 针对上述中的相关技术，在使用时，光缆放在引导槽上，光缆通过压紧片上的弧形 夹口进行固定，发明人发现弧形夹口对单一直径的光缆进行固定，弧形夹口无法适应不同 直径的光缆。
技术实现要素：

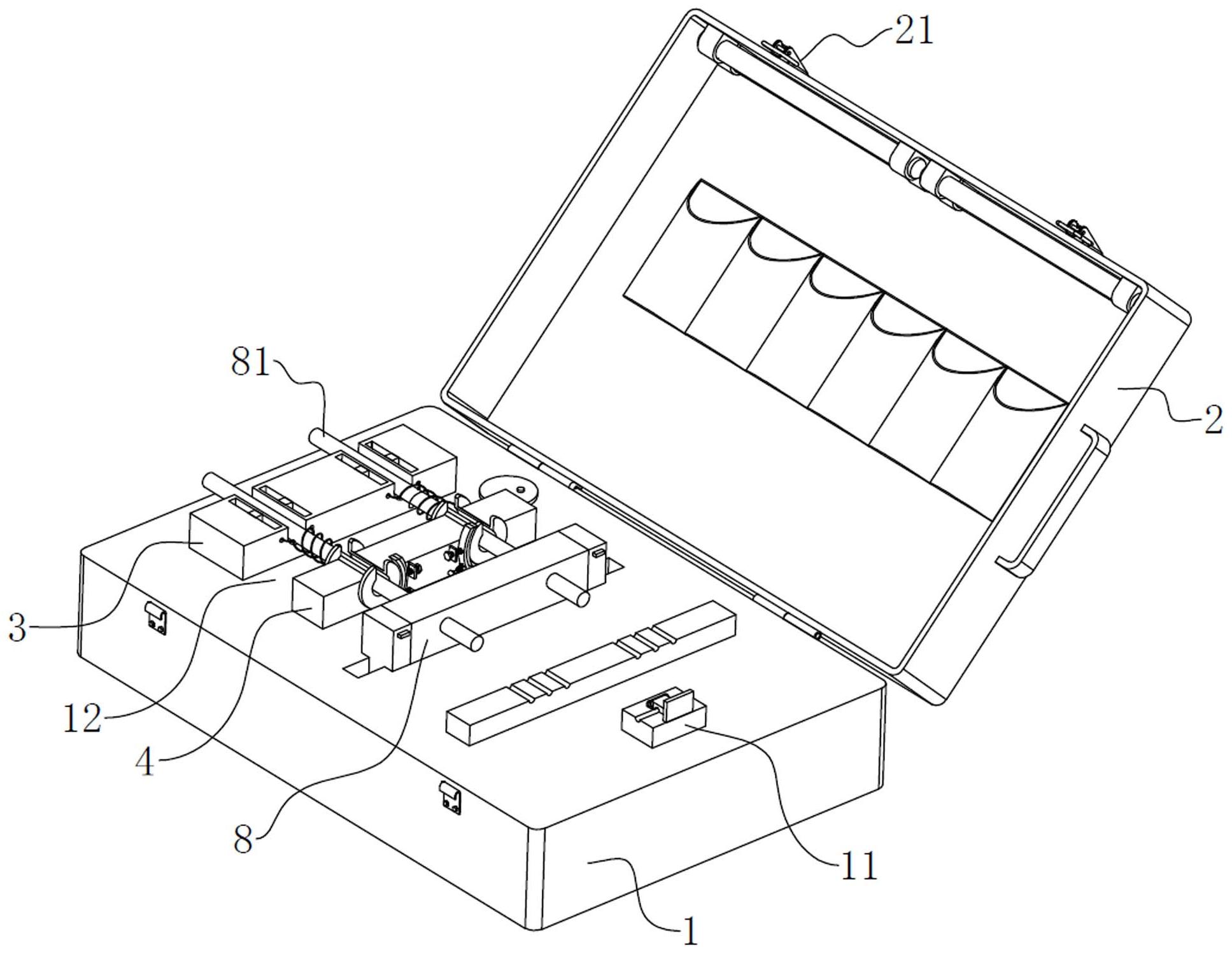

为了能适应不同直径的光缆，本申请提供一种光缆熔接平台以及光缆熔接方法。 第一方面，本申请提供一种光缆熔接平台，采用如下的技术方案： 一种光缆熔接平台，包括操作台，所述操作台的一侧设有连接座和固定块，所述固定块 上设有引导槽，固定块和连接座之间设有连接槽，连接座上转动连接有转盘，所述转盘的轴 心设有通孔，转盘的周面上设有缺口，所述缺口和通孔连通，转盘靠近固定块的侧面设有连 接绳，所述连接绳位于通孔的外围，连接绳至少有两根，连接绳的一端和转盘连接，另一端 和固定块连接，连接绳的长度大于连接槽的宽度，转盘上设有限制转盘转动的限位件。 通过采用上述技术方案，将光缆放入引导槽，光缆通过缺口进入通孔内，转动转 盘，连接绳交错缠绕在光缆上，直到转盘难于转动，连接绳从外侧拉紧光缆，连接绳和光缆 间存在摩擦力，使光缆固定在通孔内，然后锁紧限位件，转盘被固定。连接绳可缠绕在不同 直径的光缆上，进而可适应不同直径的光缆。熔接完成后，松开限位件，转动转盘，解除连接 绳对光缆的缠绕，可从缺口处拿出光缆。 优选的，所述固定块上设有滑槽，所述滑槽滑动连接有连接块，所述连接绳的一端 伸进滑槽内并与连接块固定连接，连接块背离连接绳的侧面设有弹性件。 通过采用上述技术方案，通过连接绳的一端和连接块固定，连接绳的长度大于连 4 CN 111552032 A 说　明　书 2/5 页 接槽的宽度，转动转盘时，连接绳能交错缠绕在光缆上。通过设置弹性件，使得刚开始时，连 接绳处于拉直的状态，便于将光缆放进通孔内。转动转盘，连接绳会拉动连接块，弹性件发 生形变，继续转动转盘，连接绳能交错缠绕在光缆上。 优选的，所述弹性件为第一弹簧，所述第一弹簧的一端和连接块固定连接，另一端 和滑槽的侧壁固定连接。 通过采用上述技术方案，顺时针转动转盘，连接绳拉动连接块，第一弹簧被拉伸， 连接绳交错缠绕在光缆上。熔接完成后，逆时针转动转盘。解除连接绳对光缆的缠绕，第一 弹簧的弹力使连接绳处于拉直的状态，便于取出光缆。 优选的，所述连接块螺纹连接有螺丝，所述连接绳的一端绑定在螺丝上。 通过采用上述技术方案，连接绳的一端绑在螺丝，螺丝旋紧在连接块上，使得连接 绳和连接块固定连接，简单实用。 优选的，所述转盘远离固定块的一端设有圆片，所述圆片和转盘同轴线设置，圆片 对应缺口的位置设有开口，圆片和连接座的侧面滑动连接。 通过采用上述技术方案，通过设置圆片，圆片能对转盘进行限位，使得转盘在连接 座上平稳转动。 优选的，所述限位件的一端和连接座铰接，限位件上设有弧形面，所述弧形面和圆 片的周面抵接，所述连接座的侧面上设有连接片，所述连接片上螺纹连接有螺杆，螺杆的端 部和限位件背离弧形面的侧面抵接。 通过采用上述技术方案，旋紧螺杆，螺杆向圆盘方向推动限位件，限位件的弧形面 抵紧圆片，限位件和圆片之间的摩擦力使转盘难于转动，转盘固定在连接座上。 优选的，所述连接座的侧面上设有凸块，所述凸块上设有第二弹簧，所述第二弹簧 的一端和凸块固定连接，另一端和限位件背离圆盘的侧面固定连接。 通过采用上述技术方案，旋紧螺杆，螺杆向圆盘方向推动限位件，限位件的弧形面 抵紧圆片，第二弹簧被拉伸。松开螺杆，第二弹簧使限位件得弧形面离开圆片，即可转动转 盘。 优选的，所述弧形面上设有垫块，所述垫块和圆片的周面抵接。 通过采用上述技术方案，通过设置垫块，垫块和圆片之间的摩擦力大，便于固定转 盘。 第二方面，本申请提供一种光缆熔接方法，采用如下的技术方案： 一种光缆熔接方法，包括以下步骤： S1、打开保护盖，架设好操作台； S2、利用剥线钳对光缆进行剥皮以露出光纤，剥皮的长度为0.6m-1.2m，并将光缆插接 在接头盒上； S3、将接头盒锁紧在操作台上，将光缆放入引导槽和通孔内，转动转盘，连接绳缠绕在 光缆上，连接绳将光缆固定在通孔内，然后旋转螺杆，螺杆推动限位件，弧形面上的垫块抵 紧圆片，转盘被固定； S4、将热缩套管套在光纤上，用沾有酒精的清洁棉对光纤进行擦拭清洁； S5、利用剥线钳去除光纤的松套管以露出裸芯，剥皮的长度为16mm-22mm，用沾有酒精 的清洁棉对光纤裸芯擦拭清洁；利用光纤切割刀对裸芯的端部进行切割，使裸芯的端面平 5 CN 111552032 A 说　明　书 3/5 页 整； S6、将端面平整的裸芯放入熔接机内进行对准熔接，完成熔接后，将裸芯从熔接机上取 出，将热缩套管移到裸芯的中心处，对热缩套管进行加热。 通过采用上述技术方案，将光缆剥皮处理，确保光缆内部的纤芯能够流出足够的 长度进行熔接，剥皮处理之后，再将光缆放入引导槽内，对光缆进行固定。通过利用清洁棉 对光缆进行清理，使熔接时有好的熔接清洁度。 综上所述，本申请包括以下至少一种有益技术效果： 1.转动转盘，连接绳交错缠绕在光缆上，连接绳从外侧拉紧光缆，使光缆固定在通孔 内，连接绳可缠绕在不同直径的光缆上，进而可适应不同直径的光缆。 2.通过连接绳的一端和连接块固定，连接绳的长度大于连接槽的宽度，转动转盘 时，连接绳能交错缠绕在光缆上。通过设置弹性件，使得刚开始时，连接绳处于拉直的状态， 便于取放光缆。 3.通过利用清洁棉对光缆进行清理，使熔接时有好的熔接清洁度。 附图说明 图1是本申请实施例一种光缆熔接平台的结构示意图； 图2是固定块、连接座的拆分图； 图3是图2中A部分的放大示意图； 图4是图2中B部分的放大示意图。 附图标记说明：1、操作台；11、熔接机；12、连接槽；2、保护盖；21、锁扣；3、固定块； 31、引导槽；32、滑槽；33、连接块；34、螺丝；35、第一弹簧；4、连接座；41、容纳槽；42、连接片； 43、凸块；44、螺杆；45、第二弹簧；5、转盘；51、转轴；52、通孔；53、缺口；54、圆片；55、开口；6、 连接绳；7、限位件；71、弧形面；72、垫块；8、接头盒；81、光缆。
