技术摘要：
本发明涉及配线用断路器的外部操作装置，更具体而言，涉及一种配线用断路器的外部操作装置的缆绳。本发明一实施例的配线用断路器的外部操作装置包括：配线用断路器，设置有手柄；操作组件，在设置有所述配线用断路器的安装支架上以能够旋转的方式设置，以操作所述手柄  全部
背景技术：
通常，配线用断路器(MCCB：Molded  Case  Circuit  Breaker)是在处于电气过载状 态或发生电气短路故障时通过自动切断电路来保护电路和负载的电气设备。 配线用断路器大致由端子部、触点部、开闭机构、跳闸部以及灭弧部等构成，所述 端子部可以连接于电源或负载，所述触点部包括固定触点和与所述固定触点接触或分离而 使电路连接或断开的可动触点，所述开闭机构通过移动所述可动触点来提供开闭电路所需 的动力，所述跳闸部通过检测在电路上流动的过电流或短路电流来引导开闭机构的跳闸 (trip)动作，所述灭弧部用于对在切断异常电流时产生的电弧(Arc)进行灭弧。其中，在配 线用断路器的上部设置有手柄，通过用户的操作来操作开闭机构并用于执行开/关。 另外，为了在远程操作配线用断路器(例如，在配线用断路器设置于配电板的情况 下，从配电板的外部操作配线用断路器的情况)，设置有外部操作装置。 图1示出了现有技术的配线用断路器的外部操作装置。 现有技术的配线用断路器的外部操作装置包括：与配线用断路器结合的设备操作 部；设置在远处的外部操作部；以及连接设备操作部和外部操作部的动力传递部。 设备操作部包括：设置有配线用断路器1(或设置于配线用断路器1)的安装支架3； 以及操作组件4，以能够转动的方式设置于所述安装支架3并与配线用断路器1的手柄2结 合，以操作手柄2。 当操作组件4旋转时，手柄2也一起转动，因此，对配线用断路器1执行开/关操作。 在配电板(未图示)的门等的远处设置有外部操作部。外部操作部包括外部安装支 架7、设置于外部安装支架7外部的外部手柄组件8、设置于外部安装支架7的内部的杆6等。 其中，在外部手柄组件8设置有外部手柄9，以接收用户的操作力。 当用户将外部手柄9操作到打开位置或关闭位置时，与该外部手柄9连接的杆6进 行转动。 在设备操作部和外部操作部之间设置有动力传递部。动力传递部可以由缆绳5构 成。缆绳5的一端包覆部固定于外部操作部的外部安装支架7，缆绳5的另一端包覆部固定于 设备操作部的安装支架3。缆绳5的一端与外部操作部的杆6连接，缆绳5的另一端与设备操 作部的操作组件4连接。 当用户抬起或下拉外部手柄9时，杆6与该外部手柄9连动并进行旋转，该操作力将 通过缆绳5来拉动或推动操作组件4。由此，配线用断路器1的手柄2切换为打开状态或关闭 状态。 然而，在如上所述的现有技术中，当产品的额定容量增大时，配线用断路器1的尺 寸变大，由此，手柄2的操作力需要变大。即，缆绳5的位移变大。在这种情况下，缆绳5的内部 3 CN 111599652 A 说　明　书 2/6 页 摩擦力附带地增大。当用户以过大的力操作时，可能产生部件的摩擦和破损。
技术实现要素：

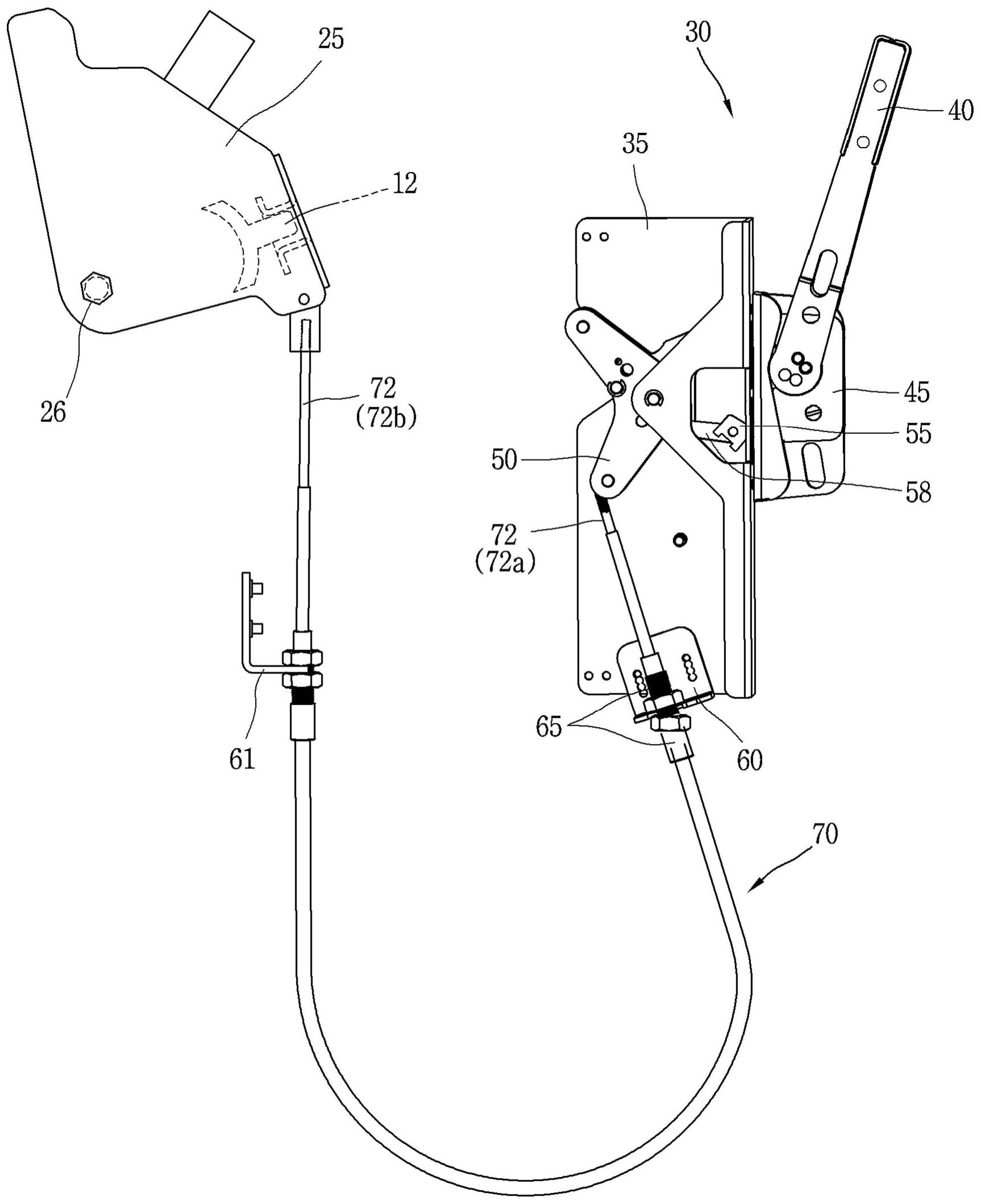

本发明是为了解决前述问题而提出的，其目的在于，提供一种能够增大缆绳的动 力的配线用断路器的外部操作装置。 本发明一实施例的配线用断路器的外部操作装置包括：设置有手柄的配线用断路 器；操作组件，在设置有所述配线用断路器的安装支架上以能够旋转的方式设置，以操作所 述手柄；远程操作部，与所述配线用断路器隔开设置，并提供操作所述手柄的操作力；以及 缆绳组件，设置于所述远程操作部和配线用断路器之间，以传递所述操作力，所述缆绳组件 包括：与所述远程操作部连接的第一外侧缆绳；内侧缆绳，所述内侧缆绳的一端部以能够滑 动的方式插入到沿着长度方向形成于所述第一外侧缆绳的运行槽；以及设置于所述第一外 侧缆绳和内侧缆绳之间的第一弹性构件。 其中，所述远程操作部包括：远程安装支架；固定于所述远程安装支架的手柄座； 以能够旋转的方式设置于所述手柄座的远程手柄；以及手柄杆，以能够旋转的方式设置于 所述远程安装支架并接收所述远程手柄的旋转力，从而进行旋转。 并且，所述缆绳组件还包括包覆所述外侧缆绳和内侧缆绳的包覆构件。 并且，所述包覆构件的两个端部通过固定支架分别固定于所述安装支架和远程安 装支架。 并且，在所述内侧缆绳设置有插入槽，限制构件以暴露的方式设置于所述插入槽。 并且，在所述第一外侧缆绳形成有卡槽，当所述限制构件与所述卡槽形成卡位时， 所述内侧缆绳的移动被限制。 并且，在所述插入槽设置有向推出所述限制构件的方向提供弹力的第二弹性构 件。 并且，当所述限制构件与所述卡槽形成卡位时，所述第一弹性构件处于被压缩的 状态。 并且，所述第一弹性构件的弹力设定为大于所述第二弹性构件的弹力。 此外，在所述内侧缆绳的另一端部设置有第二外侧缆绳，所述第二外侧缆绳形成 为与所述第一外侧缆绳相同。 根据本发明一实施例的配线用断路器的外部操作装置，缆绳由隔着弹性构件作用 的内侧缆绳和外侧缆绳构成，从而具有增大了作用力和作用距离的效果。 由此，用户可以施加较小的力，从而便于使用。并且，降低了附带的破损可能性。 附图说明 图1是现有技术的配线用断路器的外部操作装置的立体图。 图2是本发明一实施例的配线用断路器外部操作装置的立体图。 图3和图4示出了本发明一实施例的配线用断路器外部操作装置的运行状态，分别 示出了打开状态和关闭状态。 图5至图7是应用于本发明一实施例的配线用断路器外部操作装置的缆绳的运行 过程图。 4 CN 111599652 A 说　明　书 3/6 页 附图标记说明 10：配线用断路器             12：手柄 20：安装支架                 25：操作组件 30：远程操作部               35：远程安装支架 40：远程手柄                 45：手柄座 50：手柄杆                   55：传递杆 58：传递连杆                 60、61：固定支架 65：紧固构件                 70：缆绳组件 71：包覆构件                 72：外侧缆绳 73：运行槽                   74：卡槽 76：内侧缆绳                 77：第一端部 78：插入槽                   80：限制构件 83：第一弹性构件             86：第二弹性构件
