技术摘要：
本发明涉及打包设备领域，尤其涉及一种打包扎带快速定位装置，包括定位架，所述定位架上设置有若干的支撑组件；还包括上料装置，所述上料装置包括转动机构、牵引机构以及导向机构，所述牵引机构对扎带的一端进行固定，并在转动机构的带动下牵引扎带沿着导向机构的导向  全部
背景技术：
纸板打包一般用到专用的打包机，废纸板在进行打包时需要先对其进行压缩机压 缩，压缩机上没有自动穿设扎带的机构，一般压缩完需要人工穿设扎带进行捆扎效率低。 授权公开号为CN208616244U的中国实用新型专利，公开了一种待打包纸板自动打 包机，包括机架、待打包纸板、滚轮、旋转电机装置、推杆电机装置和止挡装置，机架上端设 置若干滚轮，机架下端设置旋转电机装置，旋转电机装置后端设置止挡装置，滚轮上端放置 待打包纸板，待打包纸板上端设置推杆电机装置；结构合理，占地面积小，简单实用，稳定性 好，效率高，适用范围广。 但是其存在以下问题：其不具备扎带的提前定位功能，需要一根根穿设扎带进行 捆扎效率低。
技术实现要素：

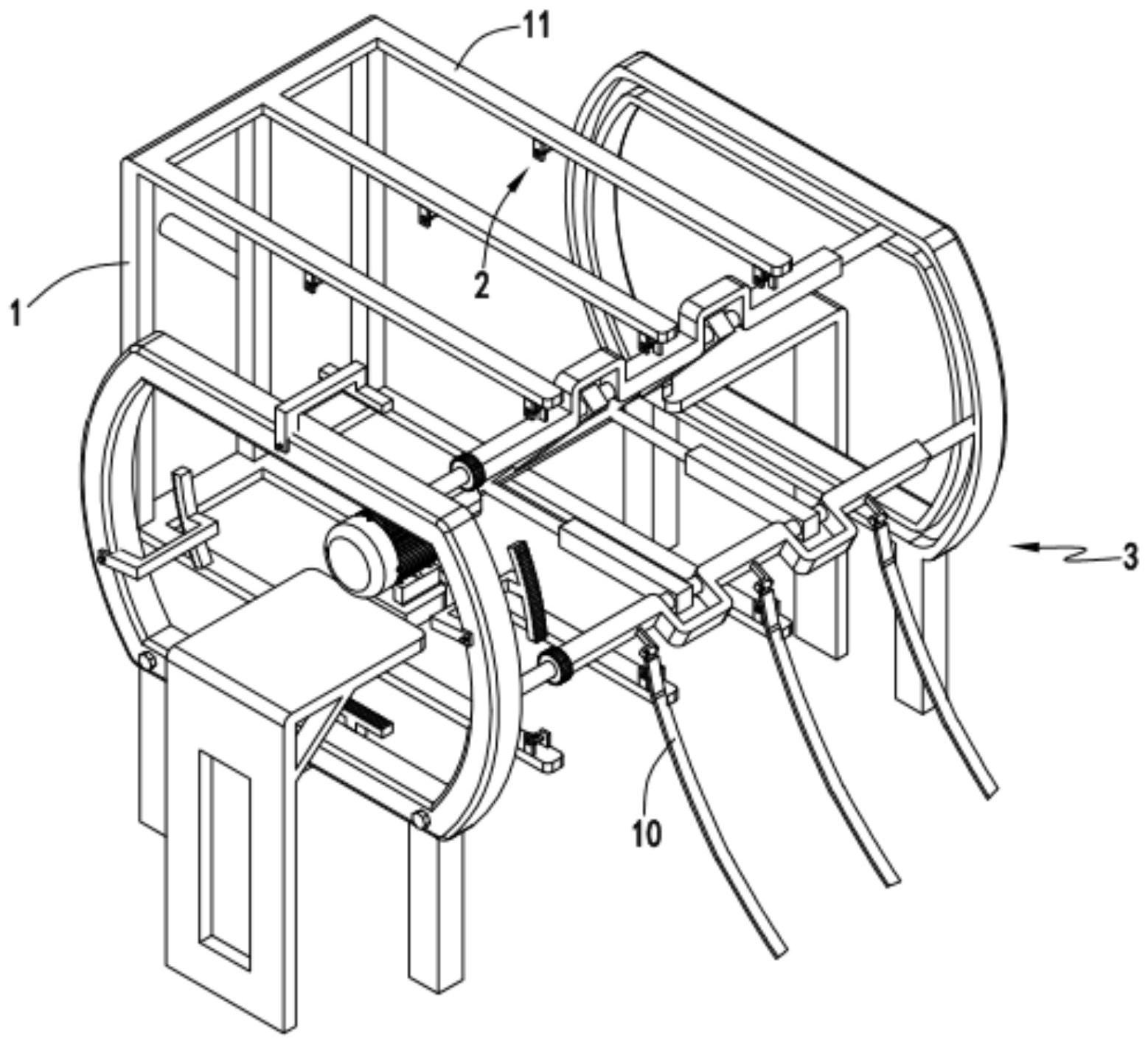

本发明的目的是针对现有技术的不足之处，提供一种打包扎带快速定位装置，通 过设置转动机构、牵引机构以及导向机构，实现了多条扎带一次性快速定位成U型状，为后 续打包工作做好准备，解决了在进行物品打包时需要人工将扎带一根根进行穿设，耗费人 力效率低，无法实现多根扎带一次性快速定位并为后续快速插设做准备的问题。 为解决上述技术问题，采用技术方案如下： 一种打包扎带快速定位装置，包括定位架，所述定位架上设置有若干的支撑组件； 还包括上料装置，所述上料装置包括转动机构、牵引机构以及导向机构，所述牵引机构对扎 带的一端进行固定，并在转动机构的带动下牵引扎带沿着导向机构的导向路径转动，扎带 随之转动的过程中逐步穿过定位架上的各个支撑组件，使扎带成U型装置置于定位架上。 作为改进,所述定位架设置为U型装置，其上下对称设置有若干的支撑条，所述支 撑组件设置在支撑条上。 作为改进,所述支撑组件包括支撑块、可转动设置在支撑块上的转动块以及设置 在相对支撑块另一侧的挡块，所述转动块的端部下表面与支撑块之间连接有弹簧，所述转 动块自然状态下成水平状，其与挡块之间留有通道。 作为改进,所述转动机构包括机座、设置在机座上的转动件b以及在转动件b带动 下转动的转轴，所述转轴的端部设置有与其转动配合用于对其进行支撑的转动座。 作为改进,所述牵引机构包括固定在转轴上的若干滑杆以及套设在滑杆上的滑 套，所述滑套的端部固定有与转轴平行设置的支撑轴，所述支撑轴上可转动设置有牵引组 件，所述牵引组件的移动路径上设置有带动牵引组件定向转动的齿条组件。 作为改进,所述导向机构包括前后对称设置的导向件a和导向件b，所述导向件a和 导向件b上均开设有导向槽，所述牵引组件的两端部分别沿着导向件a和导向件b的导向槽 3 CN 111591492 A 说　明　书 2/4 页 滑动； 所述导向槽包括左圆弧段、上水平段、右圆弧段以及下水平段。 作为改进,所述牵引组件包括牵引杆，所述牵引杆上设置有若干的固定件，所述固 定件的端部设置有磁铁，所述牵引杆的一端固定设置齿轮； 所述齿条组件包括第一齿条、第二齿条、第三齿条以及第四齿条，所述第一齿条、 第二齿条、第三齿条以及第四齿条均固定设置在导向件a上。 作为改进,所述定位架上的单个支撑条上沿其长度方向上均至少设置有两个支撑 组件。 作为又一改进,所述牵引杆的端部设置有滚轮。 本发明的有益效果： 1 .在本发明中通过设置转动机构、牵引机构以及导向机构，实现了多条扎带一次 性快速定位成U型状，为后续打包工作做好准备，克服了现有技术中在进行物品打包时需要 人工将扎带一根根进行穿设，耗费人力效率低，无法实现多根扎带一次性快速定位并为后 续快速插设做准备的问题。 2.在本发明中通过在牵引组件上设置磁铁，利用磁力吸附扎带的端部固定在固定 件，然后通过转动机构的转动带动多根扎带沿着导向机构移动，此外通过在定位架上的单 个支撑条上沿其长度方向上设置支撑组件，固定件带动扎带移动过程中穿过支撑组件从而 使得扎带以U型状形成定位支撑，结构简单，实现便捷。 3.在本发明中通过在扎带的移动路径上设置齿条组件，并设置固定扎带的牵引组 件为可转动的且与齿条组件的齿条配合，使得在移动的过程中能根据转动过程中的角度变 化对固定件进行转动保证固定件带动扎带能顺利穿过支撑组件，避免了移动过程中由于角 度的变化出现干涉或者无法顺利穿过支撑组件的情况，提高了设备运行的稳定性以及准确 性。 综上所述，本发明具有结构简单，扎带定位支撑快速便捷，效率高等优点；尤其适 用于废纸板打包设备技术领域。 附图说明 为了更清楚的说明本发明实施例的技术方案，下面将对实施例描述中所需要使用 的附图作简单地介绍，显而易见地，下面描述的附图仅仅是本发明的一些实施例，对于本领 域的普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他附 图。 图1为打包扎带快速定位装置的结构示意图； 图2为转动机构、牵引机构以及导向机构的结构示意图； 图3为打包扎带快速定位装置的正视示意图； 图4为图3的A处放大结构示意图； 图5为牵引组件移动至左圆弧段时的状态示意图； 图6为牵引组件经过上水平段的第一个支撑组件时的状态示意图； 图7为牵引组件以及齿条组件的结构示意图； 图8为导向件的结构示意图。 4 CN 111591492 A 说　明　书 3/4 页
