技术摘要：
本发明公开了一种油品信息自动显示设备，属于油品运输领域，一种油品信息自动显示设备，包括方形壳体，所述方形壳体的顶部连通有油品注入管，所述油品注入管的内部螺纹连接有密封盖，所述方形壳体的底部连通有油品连通管，所述方形壳体的右侧固定安装有中央处理器，所  全部
背景技术：
油品，即石油产品，石油经过炼制等加工工艺生产出汽油、煤油、柴油和润滑油等 多种石油产品，通常采用油品运输车进行运输，运输车辆在装卸油品时，操作人员往往因多 重因素干扰(人为因素或客观因素)，错误定义油罐内部的油品信息(品号和数量)，导致装 卸作业过程中产生混装、溢油等财产事故。 目前，国内绝大部分油品运输车辆并未加装显示设备，部分地区采用软磁贴(标有 油品品号)、手写记录等方式标注对应油品信息，不够直观，无法在作业流程中简洁有效的 提示相关信息，对于油罐内部油品数量记录不准确、易丢失、易混乱，为此提供了一种油品 信息自动显示设备来解决上述问题。
技术实现要素：

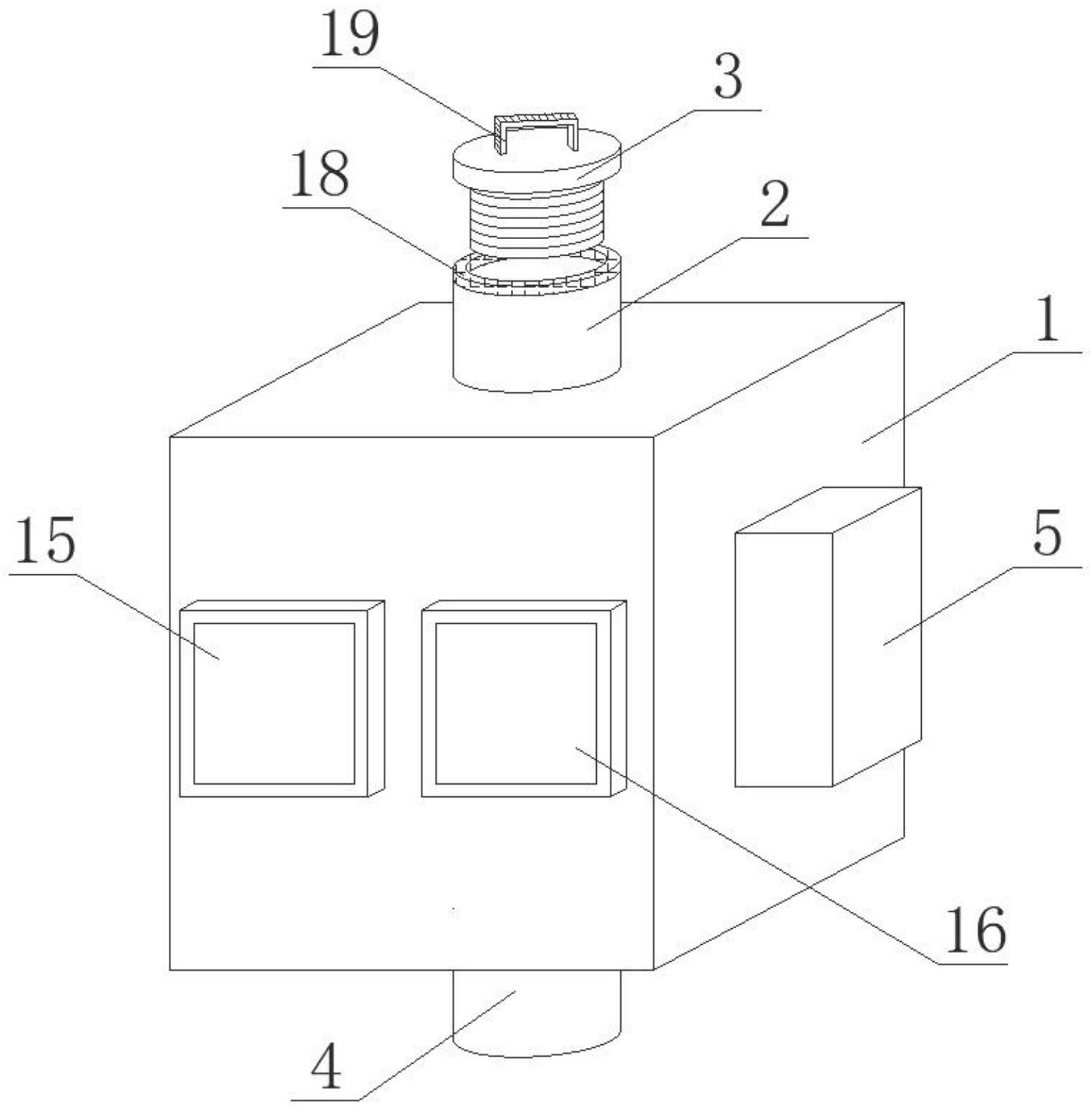

1.要解决的技术问题 针对现有技术中存在的问题，本发明的目的在于提供一种油品信息自动显示设 备，具备直观且有效的显示相关信息，记录准确的优点，解决了未加装显示设备或采用软磁 贴、手写记录等方式标注对应油品信息，不够直观，无法在作业流程中简洁有效的提示相关 信息，数量记录不准确的问题。 2.技术方案 为解决上述问题，本发明采用如下的技术方案。 一种油品信息自动显示设备，包括方形壳体，所述方形壳体的顶部连通有油品注 入管，所述油品注入管的内部螺纹连接有密封盖，所述方形壳体的底部连通有油品连通管， 所述方形壳体的右侧固定安装有中央处理器，所述方形壳体内部的右侧固定连接有中空 盒，所述中空盒内部的上方与下方均固定连接有支撑板，底部的所述支撑板的内侧固定安 装有光源发射器，顶部的所述支撑板的内侧固定安装有光源接收器，所述光源发射器与光 源接收器的纵向方向一致，所述光源接收器的输出端与中央处理器的输入端电性连接，所 述方形壳体内部的左侧固定连接有液位管，所述液位管右侧的底部开设有入液口，所述液 位管的内顶壁固定安装有位移传感器，所述位移传感器的输出端与中央处理器的输入端电 性连接，所述液位管的内部滑动连接有浮板，所述浮板的顶部嵌设有浮球，所述方形壳体的 正面固定连接有油品显示屏与油液显示屏，所述油品显示屏位于油液显示屏的左侧，所述 油品显示屏与油液显示屏的输入端均与中央处理器的输出端电性连接。 优选的，所述液位管内部的左右两侧均开设有导向滑槽，两个所述浮板的左右两 侧分别延伸至两个导向滑槽的内部并与其滑动连接。 优选的，所述油品注入管的顶部固定连接有密封圈，所述密封圈的顶部与密封盖 紧密接触。 3 CN 111595366 A 说　明　书 2/4 页 优选的，所述密封盖的顶部固定连接有把手，所述把手外侧设置有防滑纹路。 优选的，所述液位管的内部固定连接有隔板，所述隔板位于位移传感器的底部。 优选的，所述浮板与浮球均为塑料材料制成，所述中空盒与隔板均为透明材料制 成。 3.有益效果 相比于现有技术，本发明的优点在于： (1)本方案将方形壳体安装于油品运输车的油品进口位置，使油品连通管与油品 进口连通，通过油品注入管向油品运输车输油，当油品运输车装好油后，方形壳体的内部也 会住满油品，将密封盖螺旋入油品注入管的内部进行密封，光源发射器会发射光束，光束会 穿过油品并由光源接收器进行接收，光源接收器将光束转换成电信号并输送至中央处理 器，中央处理器将待测油品的电信号与事先存储的不同油品标准颜色状态下光源接收器输 出的电信号进行比较并处理，找到对应的油品并将信息传输至油品显示屏进行显示，方形 壳体内进入油品时，油品会由入液口进入液位管内部，并使得浮板因浮力上升，由位移传感 器检测与浮板之间的距离来实现液油品位的测量，并传输至中央处理器进行处理，再由中 央处理器传输至油液显示屏进行显示，可以直观且有效的显示油品的品号与油品的液位， 对于油罐内部油品数量记录准确，避免装卸油品时错误定义油罐内部的油品信息导致装卸 作业过程中产生混装、溢油等财产事故，解决了未加装显示设备或采用软磁贴、手写记录等 方式标注对应油品信息，不够直观，无法在作业流程中简洁有效的提示相关信息，数量记录 不准确的问题。 (2)本方案在浮球上浮时会带动浮板在导向滑槽内滑动，由浮板与导向滑槽的配 合使浮球直线上浮，提高液位检测的准确性。 (3)本方案通过密封圈在密封盖将油品注入管封闭时进行密封，防止油品泄露与 挥发造成浪费与经济损失。 (4)本方案通过带有防滑纹路的把手可以方便转动密封盖，便于油品注入管的开 启与关闭，避免手滑且提高便捷性。 (5)本方案通过隔板可以对位移传感器进行保护，防止油品与位移传感器接触造 成损坏，提高位移传感器的使用寿命。 (6)本方案浮板与浮球由塑料制成，因此具有较强的浮力，使液位检测更准确，中 空盒与隔板为透明材料制成，使得位移传感器检测液位与光源接收器接收光源发射器发生 的光束不会受到影响。 附图说明 图1为本发明的结构示意图； 图2为本发明的正面剖视示意图； 图3为本发明的结构工作原理示意图； 图4为本发明的液位管剖视示意图。 图中标号说明： 1、方形壳体；2、油品注入管；3、密封盖；4、油品连通管；5、中央处理器；6、中空盒； 7、支撑板；8、光源发射器；9、光源接收器；10、液位管；11、入液口；12、位移传感器；13、浮板； 4 CN 111595366 A 说　明　书 3/4 页 14、浮球；15、油品显示屏；16、油液显示屏；17、导向滑槽；18、密封圈；19、把手；20、隔板。
