技术摘要：
本发明公开了一种踩锤拉簧装置，其包括拉簧块、拉簧和拉簧张力调节机构，拉簧连接在拉簧块和拉簧张力调节机构之间；拉簧张力调节机构包括外壳、安装板、转轴、蜗轮、蜗杆和钢丝绳；外壳与立柱转动连接；安装板固接在外壳的内部；转轴可转动地横向装在安装板上；蜗轮同  全部
背景技术：
架子鼓即爵士鼓，是爵士乐队中十分重要的一种打击乐器，通常由一个脚踏的低 音大鼓、一个军鼓、两个以上的嗵嗵鼓、一个或两个吊镲、一个节奏镲和一个带踏板的踩镲 等部分组成。 其中大鼓的演奏通常需要设置有踩锤敲击鼓面进行演奏，踩锤一般主要包括底 板、立柱、踏板、链条、调节方轴、连接块、锤头和拉簧装置。具体地，立柱为两个且对称固接 在底板的前端；踏板尾端铰接在底板上、前端通过链条与连接块连接；连接块固接在调节方 轴上；调节方轴可转动地安装在两个立柱之间；锤头固接在连接块上；拉簧装置设置在一个 立柱的外侧，主要用于固定调节方轴的位置，进而确定踏板及锤头的初始位置，同时还可以 带动踏板及锤头的复位。 如图1所示，现有踩锤中的拉簧装置一般包括拉簧块Ⅰ1a、拉簧Ⅰ2a和拉簧张力调节 机构Ⅰ3a；拉簧块Ⅰ1a通过螺栓与调节方轴直接固定连接；拉簧张力调节机构Ⅰ3a包括螺杆  31a以及两个锁紧螺母32a，立柱的外侧下部制成有一带有螺孔的固定板4a，螺杆31a竖向螺 纹连接在固定板4a的螺孔内，两个锁紧螺母32a安装在螺杆31a上，且两个锁紧螺母32a  分 置在固定板4a的上下两端，以将螺杆31a锁紧在固定板4a上；拉簧Ⅰ2a钩挂在拉簧块Ⅰ  1a和 螺杆31a之间；当拉簧Ⅰ2a的张力需要调节时，松动两个锁紧螺母32a，再转动螺杆31a  进行 位置调节，调整到位后再由两个锁紧螺母32a将螺杆31a锁紧在固定板4a上，其中在螺杆31a 转动的过程中，由于拉簧Ⅰ2a的张力很大，调节时需要付出较大的力量才能完成，而且拉簧 张力调节机构Ⅰ3a所处的位置接近于地面，操作空间小，不利于调节且使用不便，会给予用 户较差的使用体验，降低产品的市场竞争力。
技术实现要素：

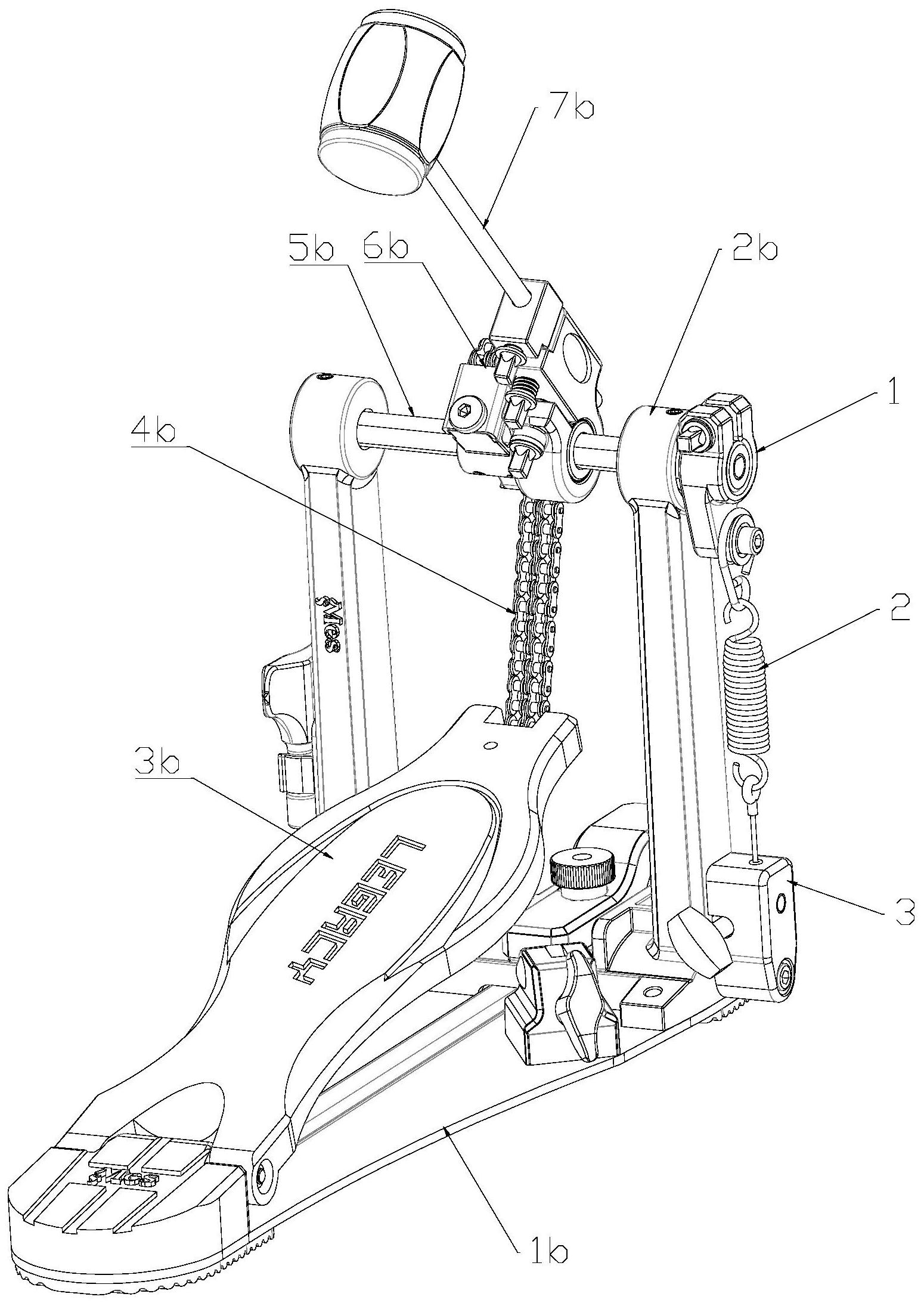

本发明的目的在于弥补现有技术的不足之处，提供一种结构合理、安装简单且使 用便捷的踩锤拉簧装置。 为了解决上述技术问题，本发明采用如下技术方案： 一种踩锤拉簧装置，包括拉簧块、拉簧和拉簧张力调节机构，其中所述拉簧块安装 在踩锤的调节方轴的端部，所述拉簧张力调节机构安装在踩锤的立柱的下部外侧，所述拉 簧连接在拉簧块和拉簧张力调节机构之间； 所述拉簧张力调节机构包括外壳、安装板、转轴、蜗轮、蜗杆和钢丝绳； 所述外壳连接在立柱的下部外侧； 所述安装板竖向固接在外壳的内部； 所述转轴可转动地横向贯穿安装在安装板上； 所述蜗轮同轴固接在转轴的端部； 3 CN 111554249 A 说　明　书 2/4 页 所述蜗杆可转动地安装在安装板上，蜗杆的一端与蜗轮相配合使用，以用于驱动 蜗轮旋转，蜗杆的另一端穿过外壳并向外伸出； 所述钢丝绳的一端固接在转轴上、另一端穿过外壳与拉簧连接； 通过转动蜗杆来带动蜗轮和转轴旋转，以驱使钢丝绳缠绕在转轴上，进而实现拉 簧的张力调节。 进一步地，所述外壳下部通过销轴与立柱可转动地连接。 进一步地，所述外壳内部形成有安装柱，所述安装板通过固定螺栓锁紧在安装柱 上。 进一步地，所述蜗杆向外伸出的一端固接有手柄。 进一步地，所述转轴上径向贯穿开有一连接孔，所述钢丝绳的下端穿过连接孔后 与一限位块固接，以实现钢丝绳和转轴的连接，所述钢丝绳的上端固接有一连接环，且连接 环与拉簧的下端钩挂在一起。 进一步地，所述拉簧块包括一体制成的卡头和下延板；所述卡头中部形成有通孔， 且卡头通过通孔匹配地套装在调节方轴的端部，卡头的通孔径向上还开有一侧向开口，在 侧向开口处安装有锁紧螺栓，以用于将卡头锁紧在调节方轴上；所述下延板上可转动地安 装有一带槽滑轮，且带槽滑轮通过挂环与拉簧的上端连接。 进一步地，所述卡头的通孔内壁上还形成有防滑纹。 本发明的有益效果是：本发明是对现有踩锤拉簧装置的一种改进，其中拉簧张力 调节机构采用蜗轮蜗杆的方式进行调节，驱使转轴卷绕钢丝绳来调节拉簧的松紧，具有调 节省力、操作方便的特点；拉簧张力调节机构还能够相对于立柱转动，可使得拉簧在使用时 具有较高的灵敏度。而且拉簧块与调节方轴的位置相对可调，进而可实现对踏板初始位置 的角度进行调节。另外，拉簧分别通过挂环和连接环实现与拉簧块和拉簧张力调节机构的 连接，具有安装便捷的特点。 附图说明 为了使本发明的优点更容易理解，将通过参考在附图中示出的
