技术摘要：
本发明涉及一种处理装置，更具体的说是一种垃圾处理装置的工作方法，垃圾处理装置包括下支架、上支架、搅拌支架、动力机构、变速机构、传动机构Ⅰ、传动机构Ⅱ、粉碎机构Ⅰ、粉碎机构Ⅱ、连杆和拨叉，上支架滑动连接在下支架上，上支架和下支架之间设置有压缩弹簧Ⅰ，  全部
背景技术：
例如专利号CN201710981499.2一种垃圾处理装置，包括箱体，箱体的背面固定安 装有机箱，机箱的内部从上到下依次固定安装有第一电机和第二电机；箱体的内部且位于 机箱的前方设有进料通道，进料通道的左侧从前到后依次开设有除臭剂仓和消毒液仓；箱 体的内部且位于除臭剂仓和消毒液仓的下方固定安装有水泵，箱体的内部且位于水泵的下 方从上到下依次开设有垃圾仓和污水仓；该发明的缺点是不能根据垃圾重量的多少调整处 理速度。
技术实现要素：

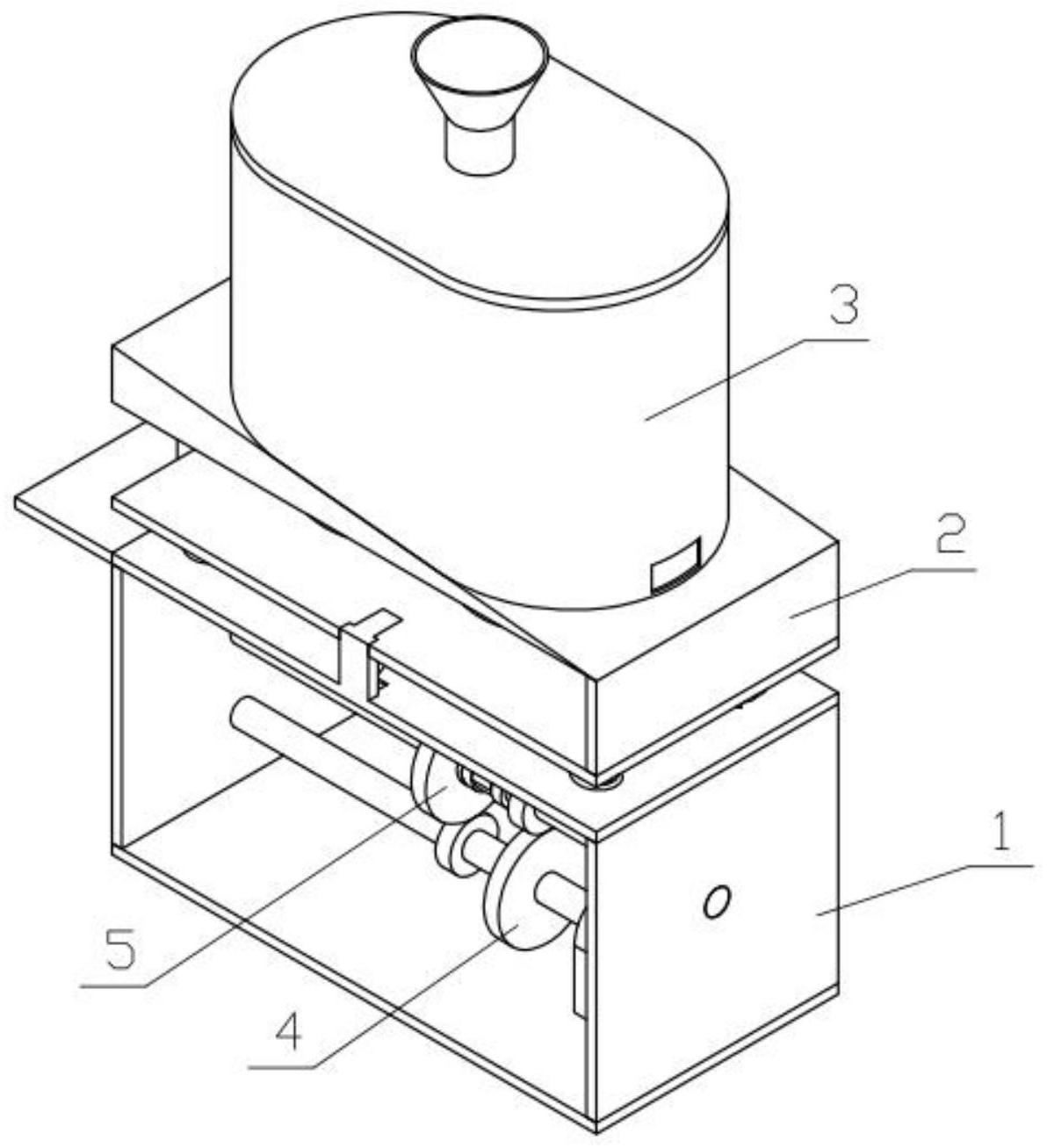

本发明的目的是提供一种垃圾处理装置的工作方法，可以根据垃圾重量的多少来 调整处理的速度，当垃圾较多时重量较重则需要加快处理速度；当垃圾较少时重量较轻则 不需要很快的处理速度。 本发明的目的通过以下技术方案来实现： 一种垃圾处理装置的工作方法，垃圾处理装置包括下支架、上支架、搅拌支架、动力机 构、变速机构、传动机构Ⅰ、传动机构Ⅱ、粉碎机构Ⅰ、粉碎机构Ⅱ、连杆和拨叉，所述上支架滑 动连接在下支架上，上支架和下支架之间设置有压缩弹簧Ⅰ，上支架的前后两端分别卡接在 下支架的前后两端，搅拌支架固定连接在上支架上，动力机构固定连接在下支架上，变速机 构转动连接在下支架上，动力机构和变速机构啮合，传动机构Ⅰ转动连接在下支架上，传动 机构Ⅰ和变速机构通过齿轮啮合传动，传动机构Ⅱ转动连接在上支架上，传动机构Ⅰ和传动 机构Ⅱ通过齿轮啮合传动，粉碎机构Ⅰ和粉碎机构Ⅱ均转动连接在上支架上，粉碎机构Ⅰ和 粉碎机构Ⅱ的上端均设置在搅拌支架内，连杆的上端铰接在上支架上，连杆的下端铰接在 拨叉上，拨叉转动连接在动力机构上，拨叉的下端向右倾斜。 作为本技术方案的进一步优化，本发明一种垃圾处理装置，所述下支架包括下底 板、下侧板、下顶板和W形卡接体，下侧板左右对称设置有两个，两个下侧板的下端分别固定 连接在下底板的左右两端，两个下侧板的上端分别固定连接在下顶板的左右两端，W形卡接 体前后对称设置有两个，两个W形卡接体分别固定连接在下顶板的前后两端。 作为本技术方案的进一步优化，本发明一种垃圾处理装置，所述上支架包括上底 板、上侧板、上底板、滑动柱、连接杆、滑动筒和三角形卡接体，上底板的上端面倾斜设置，上 侧板的上下两端分别固定连接在上底板和上底板的右端，上底板为矩形板，滑动柱设置有 四个，四个滑动柱分别固定连接在上底板的四个角上，连接杆的上端固定连接在上底板上， 滑动筒前后对称设置有两个，两个滑动筒均固定连接在连接杆上，三角形卡接体前后对称 设置有两个，两个三角形卡接体分别滑动连接在两个滑动筒上，两个三角形卡接体和两个 滑动筒之间均固定连接有压缩弹簧Ⅱ，两个三角形卡接体分别卡接在两个W形卡接体的上 5 CN 111604138 A 说　明　书 2/7 页 端，四个滑动柱均滑动连接在下顶板上，四个滑动柱上均套装有压缩弹簧Ⅰ，压缩弹簧Ⅰ位于 下顶板和上底板之间。 作为本技术方案的进一步优化，本发明一种垃圾处理装置，所述搅拌支架包括搅 拌筒、搅拌底板、进料支架和出料口，搅拌底板固定连接在搅拌筒的上端，进料支架固定并 连通在搅拌底板上，出料口设置在搅拌筒右侧的下端，搅拌筒固定连接在上底板上。 作为本技术方案的进一步优化，本发明一种垃圾处理装置，所述动力机构包括电 机、动力大齿轮和动力小齿轮，动力大齿轮和动力小齿轮均固定连接在电机的输出轴上，动 力大齿轮位于动力小齿轮的右侧，动力大齿轮的齿数大于动力小齿轮的齿数，电机固定连 接在下底板上。 作为本技术方案的进一步优化，本发明一种垃圾处理装置，所述变速机构包括变 速轴、变速锥齿、变速大齿轮、滑动侧齿、变速小齿轮和连接键，变速大齿轮和变速小齿轮上 均设置有侧齿，变速锥齿固定连接在变速轴的左端，变速大齿轮和变速小齿轮均转动连接 在变速轴上，变速小齿轮位于变速大齿轮的右侧，滑动侧齿通过连接键周向连接在变速轴 上，滑动侧齿位于变速大齿轮和变速小齿轮之间，变速轴的两端分别转动连接在两个下侧 板上，变速大齿轮的齿数大于变速小齿轮的齿数，变速小齿轮和动力小齿轮的齿数相等，动 力大齿轮和变速小齿轮啮合，变速大齿轮和动力小齿轮啮合。 作为本技术方案的进一步优化，本发明一种垃圾处理装置，所述传动机构Ⅰ包括传 动轴Ⅰ、传动齿轮Ⅰ和传动锥齿Ⅰ，传动齿轮Ⅰ和传动锥齿Ⅰ分别固定连接在传动轴Ⅰ的上下两 端，传动轴Ⅰ的中端转动连接在下顶板上，传动锥齿Ⅰ和变速锥齿啮合。 作为本技术方案的进一步优化，本发明一种垃圾处理装置，所述传动机构Ⅱ包括 传动轴Ⅱ和传动齿轮Ⅱ，传动齿轮Ⅱ固定连接在传动轴Ⅱ的中端，传动轴Ⅱ转动连接在上 底板上，传动齿轮Ⅱ和传动齿轮Ⅰ啮合，传动齿轮Ⅰ的齿宽小于传动齿轮Ⅱ的齿宽。 作为本技术方案的进一步优化，本发明一种垃圾处理装置，所述粉碎机构Ⅰ包括粉 碎轴Ⅰ、粉碎刀Ⅰ和粉碎齿轮Ⅰ，粉碎刀Ⅰ和粉碎齿轮Ⅰ分别固定连接在粉碎轴Ⅰ的上下两端，粉 碎轴Ⅰ的中端转动连接在上底板上，粉碎齿轮Ⅰ和传动齿轮Ⅱ啮合，粉碎刀Ⅰ设置在搅拌筒 内，粉碎刀Ⅰ为双排破碎刀。 作为本技术方案的进一步优化，本发明一种垃圾处理装置，所述粉碎机构Ⅱ包括 粉碎轴Ⅱ、粉碎刀Ⅱ和粉碎齿轮Ⅱ，粉碎刀Ⅱ和粉碎齿轮Ⅱ分别固定连接在粉碎轴Ⅱ的上 下两个，粉碎轴Ⅱ的中端转动连接在上底板上，粉碎齿轮Ⅱ和粉碎齿轮Ⅰ啮合，粉碎齿轮Ⅱ 设置在搅拌筒内，粉碎齿轮Ⅱ为单排刀，粉碎齿轮Ⅱ和粉碎刀Ⅰ相互错位设置，连杆的上端 铰接在连接杆的下端，拨叉的下端转动连接在滑动侧齿上。 所述垃圾处理装置的工作方法包括：初始状态时四个压缩弹簧Ⅰ推动上底板有向上的 趋势，两个W形卡接体上均设置有两个卡接位置，两个三角形卡接体分别卡接在两个W形卡 接体的上端，当上底板上的垃圾重量达到一定程度时，上底板挤压四个压缩弹簧Ⅰ向下运 动，两个三角形卡接体分别挤压两个压缩弹簧Ⅱ卡接在两个W形卡接体的下端；使用时将要 处理的垃圾放置在进料支架内落入到搅拌筒内，启动电机，电机的输出轴带动动力大齿轮 和动力小齿轮进行转动，动力大齿轮和动力小齿轮分别带动变速小齿轮和变速大齿轮进行 转动，动力大齿轮的齿数大于动力小齿轮的齿数，变速大齿轮的齿数大于变速小齿轮的齿 数，变速小齿轮和动力小齿轮的齿数相等，变速大齿轮和动力小齿轮啮合的传动比大于动 6 CN 111604138 A 说　明　书 3/7 页 力大齿轮和变速小齿轮啮合的传动比，初始状态时压缩弹簧Ⅰ推动上底板向上运动，上底板 带动连杆的上端向上运动，连杆的下端向左进行运动，连杆的下端带动拨叉向左进行运动， 拨叉带动滑动侧齿向左进行滑动，滑动侧齿与变速大齿轮上的侧齿进行啮合，变速大齿轮 带动滑动侧齿进行转动，滑动侧齿带动变速轴进行转动，变速轴带动变速锥齿进行转动，当 上底板上的垃圾重量达到一定程度时，上底板挤压压缩弹簧Ⅰ向下进行运动，上底板带动连 杆的上端向下进行运动，连杆的下端向右进行运动，连杆带动拨叉向右进行运动，拨叉带动 滑动侧齿向右进行运动与变速小齿轮上的侧齿进行啮合，变速小齿轮带动滑动侧齿进行转 动，滑动侧齿带动变速轴进行转动，变速轴带动变速锥齿进行转动；变速锥齿带动传动锥齿 Ⅰ进行转动，传动锥齿Ⅰ带动传动轴Ⅰ进行转动，传动轴Ⅰ带动传动齿轮Ⅰ进行转动，传动齿轮Ⅰ 带动传动齿轮Ⅱ进行转动，传动齿轮Ⅰ的齿宽小于传动齿轮Ⅱ的齿宽保证上底板向下进行 滑动时，传动齿轮Ⅰ也能带动传动齿轮Ⅱ进行转动，传动齿轮Ⅱ带动粉碎齿轮Ⅰ进行转动，粉 碎齿轮Ⅰ带动粉碎轴Ⅰ进行转动，粉碎轴Ⅰ带动粉碎刀Ⅰ进行转动，粉碎齿轮Ⅰ带动粉碎齿轮Ⅱ 进行转动，粉碎齿轮Ⅰ带动粉碎齿轮Ⅱ的转向相反，粉碎齿轮Ⅱ带动粉碎轴Ⅱ进行转动，粉 碎轴Ⅱ带动粉碎刀Ⅱ进行转动，粉碎齿轮Ⅱ和粉碎刀Ⅰ相互错位设置，将垃圾进行破碎处理 经过上底板的倾斜面从出料口落出。 本发明一种垃圾处理装置的有益效果为： 本发明一种垃圾处理装置，可以通过动力机构为装置提供动力，通过变速机构来改变 粉碎机构Ⅰ和粉碎机构Ⅱ对垃圾的粉碎速度；当上支架上的垃圾重量达到一定程度时，上支 架会推动连杆带动拨叉进行运动，拨叉改变动力机构上的传动速度，通过改变传动比来增 加变速机构的输出速度，变速机构加快碎机构Ⅰ和粉碎机构Ⅱ对垃圾的粉碎速度。 附图说明 下面结合附图和具体实施方法对本发明做进一步详细的说明。 图1是本发明的垃圾处理装置结构示意图； 图2是本发明的垃圾处理装置剖视图结构示意图； 图3是本发明的垃圾处理装置传动结构示意图； 图4是本发明的下支架结构示意图； 图5是本发明的上支架结构示意图； 图6是本发明的上支架仰视图结构示意图； 图7是本发明的搅拌支架结构示意图； 图8是本发明的动力机构结构示意图； 图9是本发明的变速机构结构示意图； 图10是本发明的变速机构剖视图结构示意图； 图11是本发明的传动机构Ⅰ结构示意图； 图12是本发明的传动机构Ⅱ结构示意图； 图13是本发明的粉碎机构Ⅰ结构示意图； 图14是本发明的粉碎机构Ⅱ结构示意图。 图中：下支架1；下底板1-1；下侧板1-2；下顶板1-3；W形卡接体1-4；上支架2；上底 板2-1；上侧板2-2；上底板2-3；滑动柱2-4；连接杆2-5；滑动筒2-6；三角形卡接体2-7；搅拌 7 CN 111604138 A 说　明　书 4/7 页 支架3；搅拌筒3-1；搅拌底板3-2；进料支架3-3；出料口3-4；动力机构4；电机4-1；动力大齿 轮4-2；动力小齿轮4-3；变速机构5；变速轴5-1；变速锥齿5-2；变速大齿轮5-3；滑动侧齿5- 4；变速小齿轮5-5；连接键5-6；传动机构Ⅰ6；传动轴Ⅰ6-1；传动齿轮Ⅰ6-2；传动锥齿Ⅰ6-3；传 动机构Ⅱ7；传动轴Ⅱ7-1；传动齿轮Ⅱ7-2；粉碎机构Ⅰ8；粉碎轴Ⅰ8-1；粉碎刀Ⅰ8-2；粉碎齿轮 Ⅰ8-3；粉碎机构Ⅱ9；粉碎轴Ⅱ9-1；粉碎刀Ⅱ9-2；粉碎齿轮Ⅱ9-3；连杆10；拨叉11。
