技术摘要：
本发明公开一种多级放大电路，该多级放大电路用于输出一第一输出信号，并且包含：一输入级电路、一中间级电路以及一输出级电路。该输入级电路包含至少一放大电路，该放大电路接收该第一输出信号与一参考信号，并据此于该输入级电路之输出端产生一第二输出信号。该中间  全部
背景技术：
在低压差稳压器(Low-dropout  regulator，LDO)或缓冲器等模拟电路中，常会采 用多级放大器的架构。一般来说，多级放大器的输出级常由一个功率元件所组成，这个功率 元件会受到前一级电路的控制，以从电源端提供稳定的输出电压与电流至多级放大器的输 出端，形成输出信号。然而，由于功率元件本身会产生漏电流，即便在多级放大器关闭的情 形下，漏电流会流至输出端的寄生电容或者是负载电容中，这将会导致输出端的电压逐步 上升。时间一长，这会让输出端的电压接近电源端的供应电压VDD。这样一来，可能会造成后 端电路的损坏。举例来说，当多级放大器被设计作为低压差稳压器使用时，这意味着后端电 路可以承受的电压范围大多低于供应电压VDD，在这种情况下，过高的输出端电压很可能造 成后端电路的烧毁。 为了解决这个问题，习知技术中存在于输出端增加一固定负载的解决方案。然而， 固定负载虽可避免输出端的电压因漏电流而升高，可是却带来额外的能耗。因此，需要提供 一种解决方案，以在不过度增加能耗的情形下，改善多级放大电路之输出端因漏电流导致 的电压上升问题。
技术实现要素：

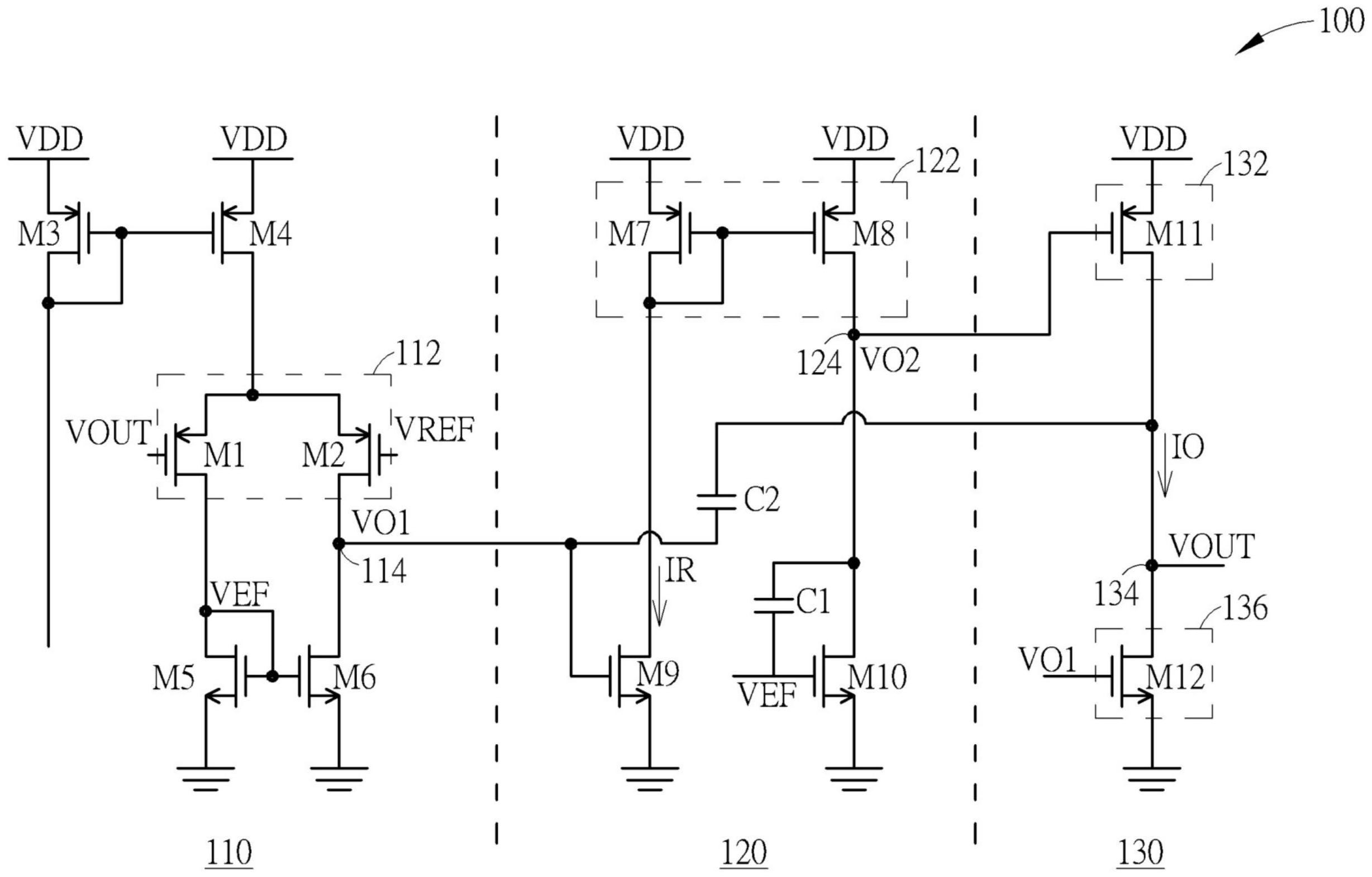

为了解决这个问题，本发明提供一种在多级放大电路的输出端加上可自我调节之 负载的技术方案。在本发明所提供的技术方案中，一个主要由晶体管所组成的限流电路被 连接在多级放大电路之输出级电路的输出端，而且受控于多级放大电路之输入级电路。输 入级电路会根据输出级电路的输出端所回授的电压信号，产生一信号来控制限流电路，从 而抑制输出级电路的输出端电压上升。由于本发明的限流电路主要由输入级电路所控制， 因此并不需要设置额外的偏压电路或控制电路来调节限流电路的运作，而且在输出端电压 未过度上升的情形下，限流电路可以被关闭，这样一来，有利用低功耗设计。 本发明之一实施例提供一种多级放大电路，该多级放大电路用以输出一第一输出 信号，并包含：一输入级电路、一中间级电路以及一输出级电路。该输入级电路包含至少一 放大电路，该放大电路接收该第一输出信号与一参考信号，并据此于该输入级电路之输出 端产生一第二输出信号。该中间级电路耦接于该输入级电路，用于对该多级放大电路进行 一频率补偿。该输出级电路耦接于该中间级电路与该输入级电路，用以依据该第二输出信 号，于该输出级电路之输出端产生该第一输出信号。其中，该输出级电路包含至少一限流电 路，该限流电路受控于该第二输出信号，以调节该第一输出信号之准位。 附图说明 图1绘示了本发明之一实施例的多级放大电路。 3 CN 111580593 A 说　明　书 2/4 页 图2绘示了本发明之限流电路如何受到输入级电路的控制。 图3A～图3C解释了输出级电路的输出端电压上升如何影响限流电路的运作。 附图标记说明 110                                输入级电路 112                                差动对 114、124、134                       输出端 120                               中间级电路 122                               电流镜 130                                输出级电路 132                                功率元件 136                               限流电路 M1～M12                           晶体管 C1、C2                             电容
