技术摘要：

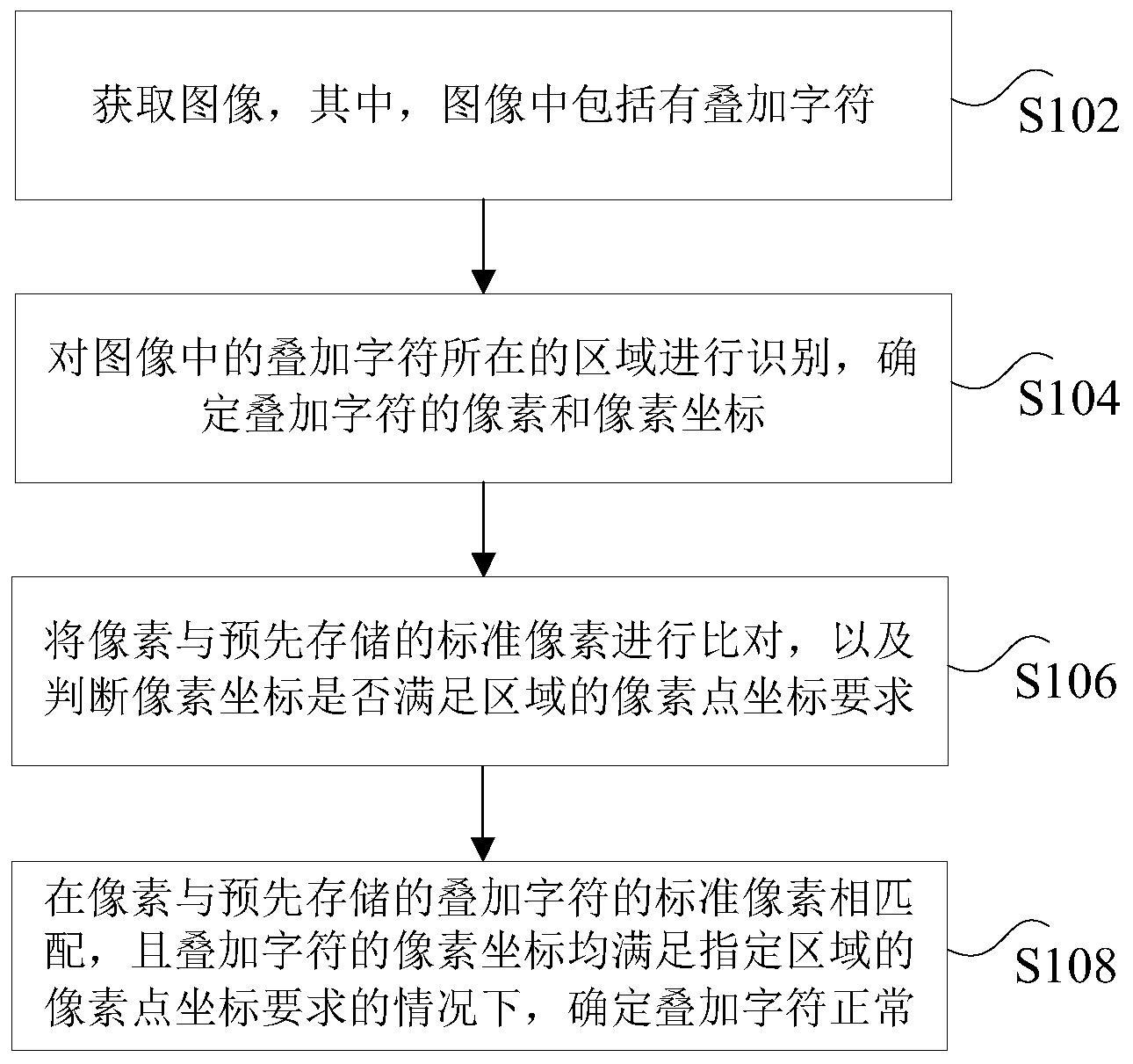

本发明公开了一种叠加字符的检测方法及装置。其中，该方法包括：获取图像，其中，图像中包括有叠加字符；对图像中的叠加字符所在的区域进行识别，确定叠加字符的像素和像素坐标；将像素与预先存储的标准像素进行比对，以及判断像素坐标是否满足区域的像素点坐标要求；  全部
背景技术：
城市轨道交通视频监视系统作为城市轨道交通运营管理自动化的配套设备，能够 为控制中心的调度员、各车站值班员等提供有关列车运行、防灾救灾、乘客疏导以及社会治 安等方面的视觉信息，是轨道交通安全运营维护的重要保障手段。视频监视系统中，前端视 频采集设备字符叠加可提供的视频图像中的摄像机位置信息、时间信息以及控制者信息， 是后期调取处理以及调度员调度使用时所需的关键信息。其叠加字符的准确性和易识别性 是保证准确获取相关信息的必要条件。 相关部门对前端视频采集设备的字符叠加字体、大小、形状等作了严格规定，规范 了北京市轨道交通视频监视系统的字符叠加显示。在检测字符叠加规范性的工作中，人工 核查往往存在不可避免的误差，亟需提出有效的前端视频采集设备字符叠加规范性检测方 法。 针对上述的问题，目前尚未提出有效的解决方案。
技术实现要素：
本发明实施例提供了一种叠加字符的检测方法及装置，以至少解决相关技术中人 工对图像的叠加字符进行的规范性检测方式，检测准确性较差，效率较低的技术问题。 根据本发明实施例的一个方面，提供了一种叠加字符的检测方法，包括：获取图 像，其中，所述图像中包括有叠加字符；对所述图像中的所述叠加字符所在的区域进行识 别，确定所述叠加字符的像素和像素坐标；将所述像素与预先存储的标准像素进行比对，以 及判断所述像素坐标是否满足所述区域的像素点坐标要求；在所述像素与预先存储的叠加 字符的标准像素相匹配，且所述叠加字符的像素坐标均满足所述指定区域的像素点坐标要 求的情况下，确定所述叠加字符正常。 可选的，将所述像素与预先存储的标准像素进行比对包括：计算所述像素与所述 标准像素的色差；在所述色差不超过预设色差范围的情况下，确定所述叠加字符的像素与 预先存储的叠加字符的标准像素相匹配。 可选的，确定所述叠加字符正常之后，还包括：对所述区域的叠加字符进行识别， 确定所述叠加字符的文本信息；将所述文本信息与预先存储的标准文本进行比对，在所述 文本信息与所述标准文本相同的情况下，确定所述叠加字符的信息准确。 可选的，对所述图像中的所述叠加字符所在的区域进行识别，确定所述叠加字符 的像素和像素坐标包括：去除所述区域的背景区域，确定所述区域的前景字符区域；对所述 前景字符区域进行分割，确定多个包含叠加字符的子区域；确定不同子区域字符的像素位 置：SeqPt(n)＝{pt[0]，pt[1]，...，pt[k]}，确定所述叠加字符所在像素位置对应像素的 RGB值：SeqRGB(n)＝{(R0，G0，B0)，(R1，G1，B1)，...，(Rk，Gk，Bk)}，式中，pt[k]代表所述叠加字 4 CN 111598102 A 说　明　书 2/10 页 符的第k个像素的位置，k为所述叠加字符的像素的数量；(Rk，Gk，Bk)代表所述叠加字符的第 k个像素的R像素值，G像素值，B像素值；对所述区域的叠加字符进行识别，确定所述图像中 的叠加字符的文本信息包括：获取不同区域叠加字符文本信息：SeqOCR(n)，式中，n为通过 光学识别字符技术OCR识别的字符数量。 可选的，计算所述像素与所述标准像素的色差包括：通过下式计算所述色差ΔE： 式中，Rk代表所述叠加字符的第k个像素的R像素值，Gk代表所述叠加字符的第k个 像素的G像素值，Bk代表所述叠加字符的第k个像素的B像素值； 代表所述叠加字符的标准 像素的R像素值， 代表所述叠加字符的标准像素的G像素值， 代表所述叠加字符的标准 像素的B像素值。 可选的，将所述叠加字符的像素坐标与所述指定区域的像素点坐标要求进行比对 包括：所述叠加字符的标准区域为Δpt(Δx，Δy)，标准区域内像素点坐标位于标准区域表 示为pt(x，y)∈Δpt(Δx，Δy)，通过下式确定所述叠加字符的像素坐标与所述指定区域的 像素点坐标要求： 所述叠加字符 的像素坐标满足上式，确定所述叠加字符的像素坐标与所述指定区域的像素点坐标要求。 可选的，确定所述叠加字符正常之后，还包括：向所述图像的发送端，发送所述图 像的所述叠加字符对应的标准图像的标准字符，其中，所述准图像的标准字符用于所述发 送端进行比对和验证；接收所述发送端返回的比对和验证结果；根据所述比对和验证结果， 统计所述叠加字符的偏差率。 根据本发明实施例的另一方面，还提供了一种叠加字符的检测装置，包括：获取模 块，用于获取图像，其中，所述图像中包括有叠加字符；识别模块，用于对所述图像中的所述 叠加字符所在的区域进行识别，确定所述叠加字符的像素和像素坐标；比对模块，用于将所 述像素与预先存储的标准像素进行比对，以及判断所述像素坐标是否满足所述区域的像素 点坐标要求；确定模块，用于在所述叠加字符的像素与预先存储的叠加字符的标准像素相 同，且所述叠加字符的像素坐标均满足所述指定区域的像素点坐标要求的情况下，确定所 述叠加字符正常。 根据本发明实施例的另一方面，还提供了一种存储介质，所述存储介质包括存储 的程序，其中，在所述程序运行时控制所述存储介质所在设备执行上述中任意一项所述的 叠加字符的检测方法。 根据本发明实施例的另一方面，还提供了一种处理器，所述处理器用于运行程序， 其中，所述程序运行时执行上述中任意一项所述的叠加字符的检测方法。 5 CN 111598102 A 说　明　书 3/10 页 在本发明实施例中，采用获取图像，其中，图像中包括有叠加字符；对图像中的叠 加字符所在的区域进行识别，确定叠加字符的像素和像素坐标；将像素与预先存储的标准 像素进行比对，以及判断像素坐标是否满足区域的像素点坐标要求；在像素与预先存储的 叠加字符的标准像素相匹配，且叠加字符的像素坐标均满足指定区域的像素点坐标要求的 情况下，确定叠加字符正常的方式，通过对叠加字符的像素和像素坐标与标准像素和像素 点坐标要求进行对比，确定上述叠加字符是否正常，符合规范性的要求，达到了对叠加字符 的规范性进行有效检测的目的，从而实现了提高了叠加字符的规范性检测准确性和效率的 技术效果，进而解决了相关技术中人工对图像的叠加字符进行的规范性检测方式，检测准 确性较差，效率较低的技术问题。 附图说明 此处所说明的附图用来提供对本发明的进一步理解，构成本申请的一部分，本发 明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中： 图1是根据本发明实施例的一种叠加字符的检测方法的流程图； 图2是根据本发明实施方式的规范性检测系统的示意图； 图3是根据本发明实施方式的规范性检测方法的流程图； 图4是根据本发明实施例的一种叠加字符的检测装置的示意图。
