技术摘要：
本发明涉及一种撑开设备，尤其涉及一种酒盒辅助撑开设备。本发明要解决的技术问题是提供一种能够自动撑开酒盒、能够自动推开撑开的酒盒和能方便放置的酒盒辅助撑开设备。为了解决上述技术问题，本发明提供了这样一种酒盒辅助撑开设备，包括有工作台，工作台上开有第一  全部
背景技术：
酒是一种液体商品，如今琳琅满目的商场货架上，首先映入人们眼帘的通常是酒 的外包装─酒盒。酒盒包装对酒的销售起到非常重要的作用，特别是其吸引消费者，增加产 品附加值，满足消费者精神需求，巩固品牌与企业形象的作用，越来越为人们所认识。 酒盒在生产的过程中为了方便运输，会将生产出的酒盒进行折叠，来节省运输空 间，运输到包装处对酒进行包装时，需使用到大量人工来手动撑开折叠的酒盒进行包装，如 此，耗费的人力较大且包装效率较低。 因此需要研发一种能够自动撑开酒盒、能够自动推开撑开的酒盒和能方便放置的 酒盒辅助撑开设备。
技术实现要素：

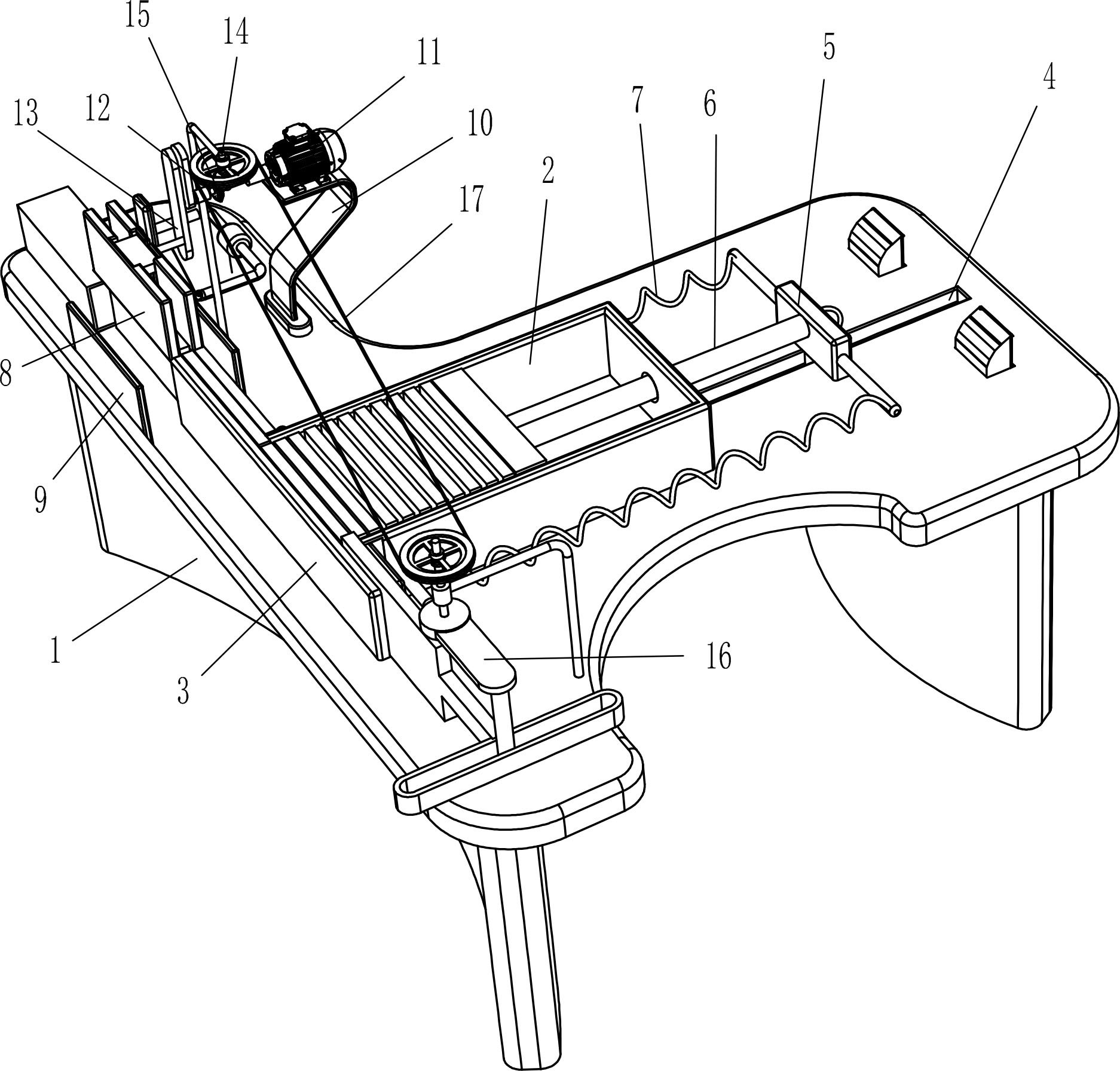

（1）要解决的技术问题 本发明为了克服需使用到大量人工来手动撑开折叠的酒盒进行包装，所耗费的人力较 大且包装效率较低的缺点，本发明要解决的技术问题是提供一种能够自动撑开酒盒、能够 自动推开撑开的酒盒和能方便放置的酒盒辅助撑开设备。 （2）技术方案 为了解决上述技术问题，本发明提供了这样一种酒盒辅助撑开设备，包括有工作台，工 作台上开有第一滑槽，靠近第一滑槽一侧的工作台上安装有起放置酒盒作用的放料箱，朝 向放料箱敞口位置的工作台上设置有至少两块进料挡板，其中一块进料挡板与放料箱敞口 位置连通，进料挡板上均连接有第一挡板，第一滑槽内滑动式设有滑动块，靠近第一滑槽一 侧的放料箱上穿梭有T形推杆，T形推杆的端部与滑动块连接，工作台上设置有至少两块第 二挡板，进料挡板的一端位于第二挡板之间，安装架，其固定安装于靠近进料挡板一端的工 作台上，安装架上安装有减速电机，减速电机的输出轴上连接有水平转杆，水平转杆的端部 设有撑开机构，撑开机构用于对酒盒的挤压撑开，靠近安装架一侧的工作台上转动连接有 竖直转杆，竖直转杆与水平转杆上均连接有锥齿轮，锥齿轮之间啮合，推料机构，用于对需 要撑开的酒盒进行运输，其固定安装于靠近进料挡板另一端的工作台上，推料机构与竖直 转杆之间设有皮带传送机构，滑动块的两侧与放料箱的两侧之间均连接有第一弹性件。 优选地，撑开机构包括有第一连杆、第二连杆、滑杆和压块，水平转杆的端部连接 有第一连杆，靠近第一挡板一侧的第一连杆上转动式连接有第二连杆，第一挡板内侧开有 第二滑槽，第二滑槽之间滑动式设有压块，靠近压块一侧的第二连杆上转动式设有滑杆，滑 杆的端部与压块连接。 优选地，推料机构包括有轴承座、转动轴、摆动杆、滑轴和推板，靠近进料挡板另一 端的工作台上连接有轴承座，轴承座内设有转动轴，皮带传送机构连接于转动轴与竖直转 3 CN 111605806 A 说　明　书 2/4 页 杆之间，转动轴的端部连接有摆动杆，进料挡板内侧滑动式设有推板，推板的端部连接有一 字滑套，一字滑套内滑动配合有滑轴，滑轴端部与摆动杆的端部连接。 优选地，还包括有导向套、第一推杆、第二弹性件、线管和拉绳，靠近安装架一侧的 工作台上连接有线管，线管内设有拉绳，靠近线管一侧的工作台上连接有导向套，导向套内 穿梭有第一推杆，远离线管一侧的导向套上连接有第二弹性件，拉绳的一端与第一推杆的 端部连接，其另一端与滑杆连接。 优选地，还包括有第三弹性件和挡块，靠近第一滑槽一侧的工作台上开有至少两 个方形槽，方形槽内均连接有第三弹性件，第三弹性件上均连接有挡块。 （3）有益效果 本发明通过设置的撑开机构，可通过压块的上下运动可自动挤压撑开酒盒，设置的推 料机构，可自动推动酒盒完成挤压撑开，设置的第一推杆，可推走挤压完成的酒盒，和方便 下一个挤压完成的酒盒向后侧移动，如此，可无需工作人员手动取走挤压完成的酒盒，为了 能够节省人力放置酒盒到放料箱内，在工作人员向右移动滑动块放置酒盒时，设置的挡板 和第三弹性件可固定住滑动块向右滑动的位置。 附图说明 图1为本发明的立体结构示意图。 图2为本发明撑开机构的立体结构示意图。 图3为本发明推料机构的立体结构示意图。 图4为本发明的第一种部分立体结构示意图。 图5为本发明的第二种部分立体结构示意图。 附图中的标记为：1-工作台，2-放料箱，3-进料挡板，4-第一滑槽，5-滑动块，6-T形 推杆，7-第一弹性件，8-第一挡板，9-第二挡板，10-安装架，11-减速电机，12-水平转杆，13- 撑开机构，131-第一连杆，132-第二连杆，133-第二滑槽，134-滑杆，135-压块，14-竖直转 杆，15-锥齿轮，16-推料机构，161-轴承座，162-转动轴，163-摆动杆，164-滑轴，165-推板， 166-一字滑套，17-皮带传送机构，18-导向套，19-第一推杆，20-第二弹性件，21-线管，22- 拉绳，23-方形槽，24-第三弹性件，25-挡块。
