技术摘要：
本发明公开了一种气动式医用物流传输设备上输送筒存取架，包括圆弧形的外壳，外壳内设有圆弧形的槽腔，外壳的左、右两端分别固定有圆弧形的左封板和右封板，左封板的上、下端两端分别成型有进出孔，左封板的上、下端分别固定有与进出孔相连通的输入管和输出管；所述外  全部
背景技术：
目前医院物流传输系统主要为气动物流传输系统，气动物流传输系统是以压缩空 气为动力，借助机电技术和计算机控制技术，通过网络管理和全程监控，将各科病区护士 站、手术部、中心药房、检验科等数十个乃至数百个工作点，通过传输管道连为一体，在气流 的推动下，通过专用管道实现药品、病历、标本等各种可装入传输瓶的小型物品的站点间的 智能双向点对点传输；医用气动物流传输系统一般由收发工作站、管道换向器、风向切换 器、传输瓶、物流管道、空气压缩机、中心控制设备、控制网络等设备构成。 传输瓶又名传输筒，因为现有收发工作站的传输筒通过人工手动拿取和安放，传 输筒的端盖旋开都由护士完成，为了减轻护士工作量，提出可以自动旋开和合盖、并自动可 投放的传输筒装置，从而护士只要从传输筒内取放物品即可；但有时需要通过多个传输筒 向各科室传送；从而需要设计可以与传输筒装置相配合的传输筒存取架，其传输筒存取架 要求可以利用外界气流从存取架内存放和取出传输筒。
技术实现要素：

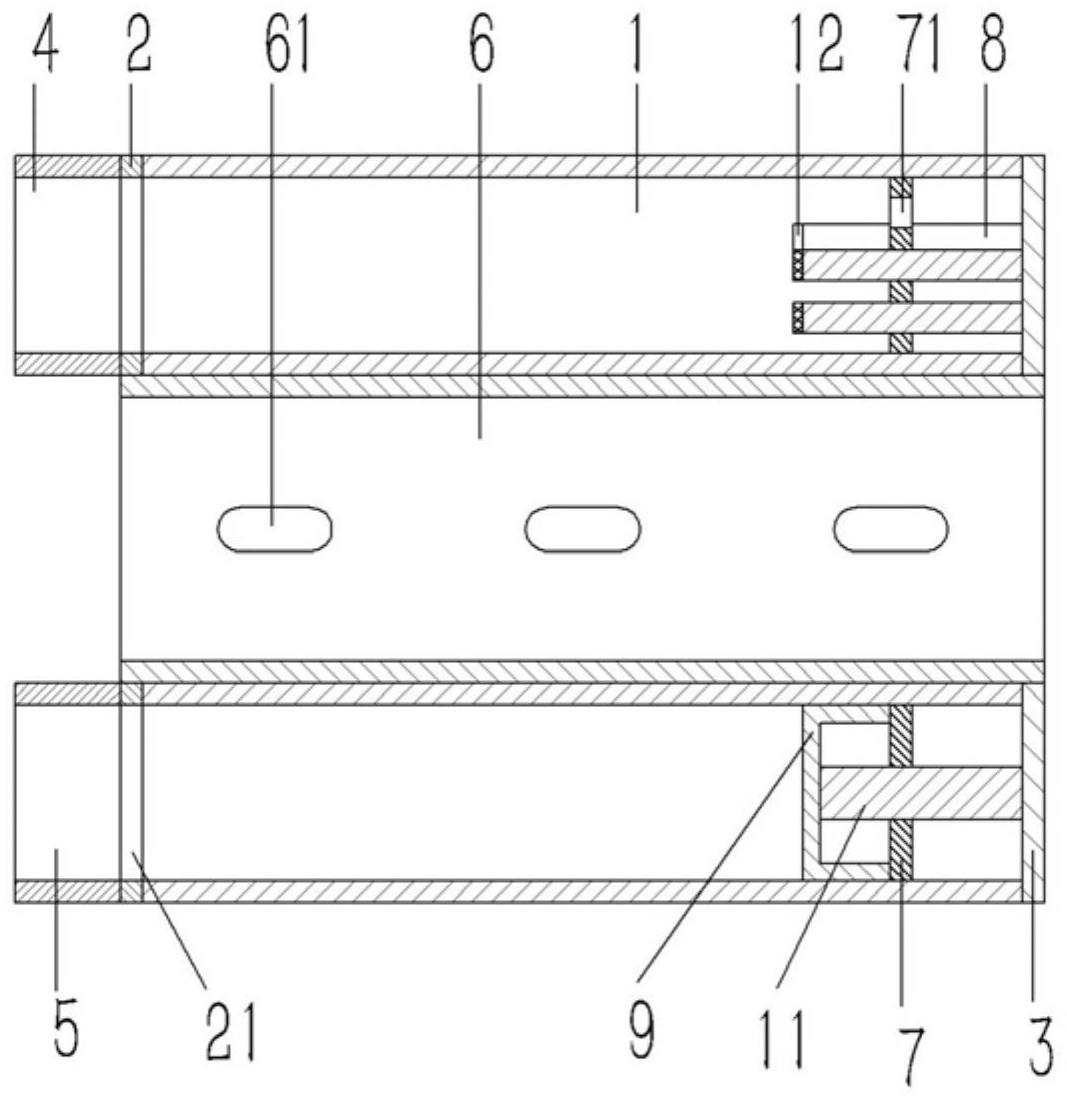

本发明的目的就是针对现有技术之不足，而提供了一种气动式医用物流传输设备 上输送筒存取架，其可以配合气动物流传输系统内的气流存放和输出输送筒。 为实现上述目的，本发明采用的技术方案如下： 一种气动式医用物流传输设备上输送筒存取架，包括圆弧形的外壳，外壳内设有 圆弧形的槽腔，外壳的左、右两端分别固定有圆弧形的左封板和右封板，左封板的上、下端 两端分别成型有进出孔，左封板的上、下端分别固定有与进出孔相连通的输入管和输出管； 所述外壳的后端面上固定有支架板，支架板上成型有安装孔；所述外壳靠近右封板的槽腔 内插接有圆弧形的隔板，隔板的上端成型有若干个与输入管相对的排气孔，隔板的排气孔 内插接有顶杆，顶杆的左端露出隔板的左端面，顶杆的右端固定在右封板上；所述隔板右端 面的中部固定有推料气缸，推料气缸插设在外壳内并固定在右封板上；所述隔板左端面的 下端固定有圆柱形的推料块。 优选的，所述推料块外壁的直径等于外壳内侧相对圆弧面之间的间距。 优选的，所述推料块内成型有贯穿推料块右端面的插孔，推料块的插孔内插接有 导向杆，导向杆的右端穿过隔板固定在右封板上。 优选的，所述推料气缸的行程和推料块长度的和值大于顶杆的长度。 优选的，所述的顶杆采用圆杆，顶杆的直径等于隔板上排气孔的孔径，所述隔板上 排气孔的数量大于顶杆的数量。 优选的，所述顶杆的左端面上固定有圆形的橡胶垫块。 3 CN 111606051 A 说　明　书 2/3 页 优选的，所述输出管内壁的直径等于输入管内壁的直径，输入管内壁的直径等于 左封板上进出孔的孔径，左封板上进出孔的孔径等于外壳内侧相对圆弧面之间的间距。 优选的，所述的支架板为呈D型的框架板，安装孔成型在支架板的后端面，支架板 的后端面位于外壳的后侧。 本发明的有益效果在于：其可以配合气动物流传输系统内的气流存放和输出输送 筒；可以利用气流实现自动存放和取出输送筒。 附图说明 图1为本发明立体的结构示意图； 图2为本发明正视的结构示意图； 图3为图2中A-A处的剖视结构示意图。 图4为本发明侧视的结构示意图； 图5为图4中B-B处的剖视结构示意图。 图中：1、外壳；2、左封板；21、进出孔；3、右封板；4、输入管；5、输出管；6、支架板； 61、安装孔；7、隔板；8、顶杆；9、推料块；10、推料气缸；11、导向杆；12、橡胶垫块。
