技术摘要：
本发明提供了一种土样易脱模扰动小的原状土取土器，包括具有圆柱形取土腔体的取土简和管靴，所述管靴安装在所述取土简的底端，所述管靴的内径小于所述取土简的内径，所述取土简由至少两个圆弧形管片拼装而成，所述取土简的顶部连接有顶盖，所述顶盖的顶部连接有传力杆  全部
背景技术：
岩土实验现场取样在岩土工程中是必不可少的环节，而取土器是地质勘查中在现 场取原状土的关键设备，在制备原状土试样过程中，应尽可能地减小对原状土体的扰动，这 样才能通过室内试验获得比较可靠的土体参数，从而为工程设计提供有价值的参考。 而传统的原状土取样，多是将钻探设备钻至指定深度，取回一个大的毛坯土样，然 后运送到实验室。实验员再用切土刀和钢丝锯切削土样获得一个毛坯土样，然后再放入指 定的三轴试样修土器中进行精细切削，从而达到试验所需形状和尺寸。近年来，许多研究人 员针对不同的土质工况，研制了不同类型的原位取土器；如一种深层原状土取土器 （CN203858126U），主要针对农田及沙质土深层取样；一种软土的静三轴原位取土器 （CN107676087A），主要用于较软土体的现场取样。一种土工常规三轴试验取土器 （CN204479330U），也是一种主要用于较软土体的现场取样。虽然学者们针对不同工况提出 了不同的原状土取土方案，但是由于所设计的取土器本身固有的缺陷导致在实际应用过程 中推广受限。 总体而言，虽然学者们设计了不同类型的取土器，但是仍然存在许多问题。传统方 法取毛坯样运回实验室，再用修土器进行精细切削；这种方法缺点是人为切削的土样尺寸 不标准，费时费力。而在上述列举的深层原状土取土器主要缺点是靠人工扭转手柄使取土 器进入土层中，很难保证施加的力沿着受力杆垂直向下，这样取土器在取样过程中可能会 发生偏斜，导致取样方向不垂直；而软土的静三轴原位取土器，它在软硬不均地层和含水率 较高的地层中取样时，由于取土器的内径和底部的管靴内径相同，取土以后土样会紧贴取 土器内壁甚至会粘连在取土器内壁，从而导致土样很难从取土器腔体内取出，在取样和脱 模过程中，取样筒内壁和土样表面摩擦力大，对土样扰动较大，甚至会出现试样腰部位置往 外鼓起的现象，还会出现在下压取土器过程中，由于受力不均，产生偏心力，使取土器产生 横向位移；而土工常规三轴试验取土器，也普遍存在取样后脱模困难的问题。
技术实现要素：

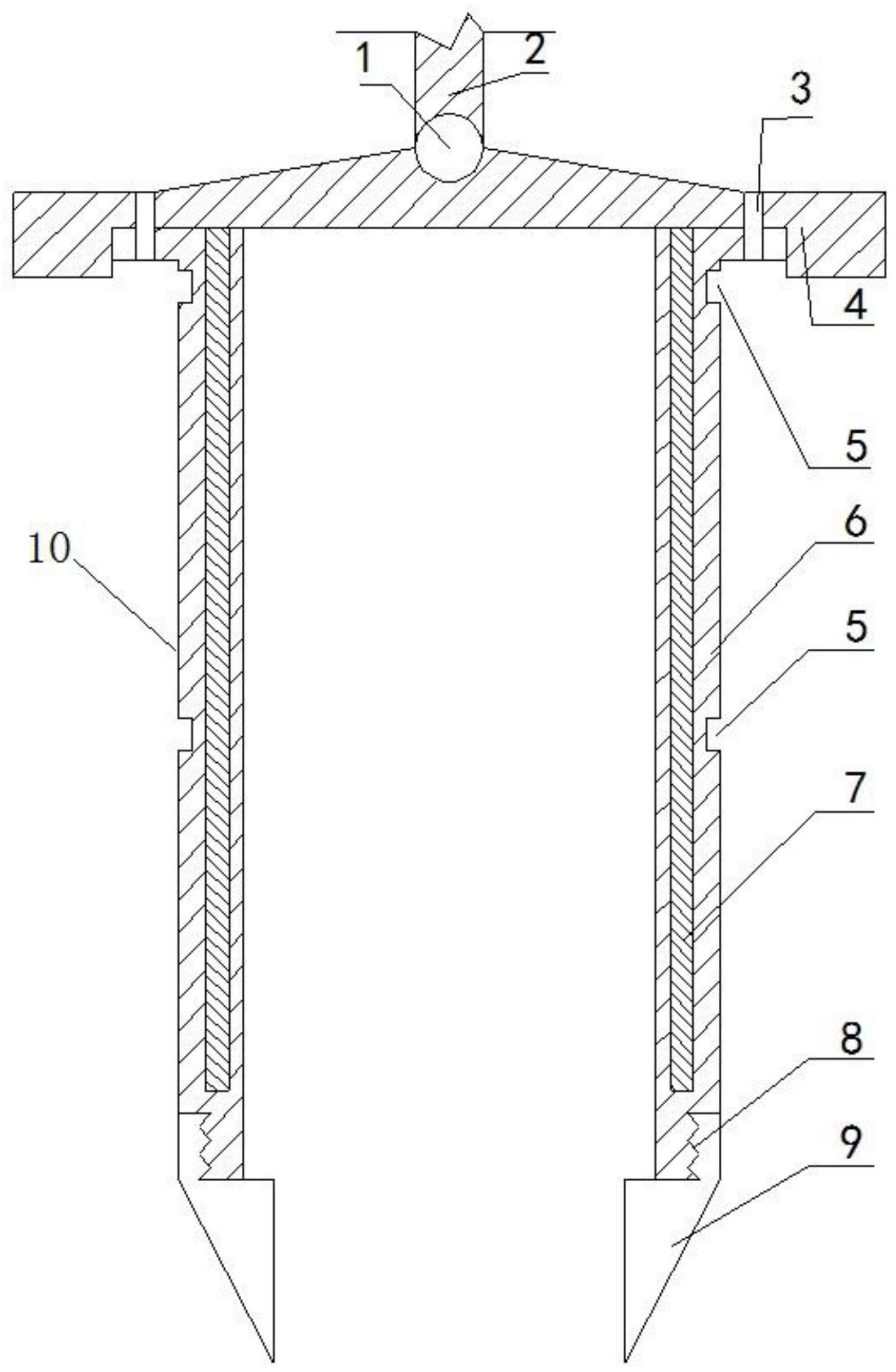

为了克服传统的实验室内制备三轴试验原状土样过程中的以下问题，其一，取样 和脱模过程中对土样扰动较大，其二，现有取样器内的土样脱模困难。其三，取土器下压过 程中下压力很难保证沿取土器垂直方向，取土器可能在取样过程中发生偏斜，导致取样角 度不垂直，本发明提供了一种土样易脱模扰动小的原状土取土器与取土方法。 本发明提供了一种土样易脱模扰动小的原状土取土器，包括具有圆柱形取土腔体 的取土简和管靴，所述管靴安装在所述取土简的底端，所述管靴的内径小于所述取土简的 内径，所述取土简由至少两个圆弧形管片拼装而成，所述取土简的顶部连接有顶盖，所述顶 3 CN 111595615 A 说　明　书 2/4 页 盖的顶部连接有传力杆，所述传力杆位于所述取土简的轴线上。 作为本发明的进一步改进，所述管靴的下端设有内倾的刃脚，所述刃脚的底部的 内径小于其顶部的内径。 作为本发明的进一步改进，所述管靴与所述取土简为螺纹连接。 作为本发明的进一步改进，所述顶盖的顶部设有半球状凹槽，所述传力杆与所述 半球状凹槽垂直接触。 作为本发明的进一步改进，所述顶盖通过螺钉与所述取土简连接。 作为本发明的进一步改进，相邻的圆弧形管片之间通过卡扣结构锁紧连接。 作为本发明的进一步改进，所述取土简的上部位置和中部位置均设有环形凹槽， 所述卡扣结构安装在所述环形凹槽上。 作为本发明的进一步改进，所述圆弧形管片的一拼接端设有矩形凹槽，另一拼接 端设有与所述矩形凹槽相对应的榫头。 作为本发明的进一步改进，所述管靴的内径比所述取土简的内径小1mm。 作为本发明的进一步改进，可以根据三轴样尺寸的要求更换不同尺寸的取土筒和 管靴。 本发明还提供了一种土样易脱模扰动小的原状土取土器的取土方法，采用如上述 中任一项所述的原状土取土器进行以下取土过程： S1、取样，通过静载加压设备经传力杆向取土简施加轴向力，使原状土取土器在静压加 载作用下，进入土层，到达指定深度以后，停止加压，然后取出原状土取土器，用保鲜膜密封 管靴底部，将原状土取土器放入密封箱内，并运回； S2、脱模，拆卸圆弧形管片和顶盖，将圆弧形管片沿土样下移，取出土样。 本发明的有益效果是：通过上述方案，由于管靴内径比取土筒内径小，所以在取样 和脱模过程中，只有管靴内壁部分与土样边壁发生摩擦，取土筒内壁不与土样边壁发生摩 擦，这大大降低了对土样的扰动，同时也使土样容易从取土筒里取出，解决了传统取土器中 土样难以从取土筒内取出和对土样扰动大的问题；在取土筒顶部设计一个顶盖，并通过传 力杆进行静压加载，可以较好的保证加载力均匀分布，确保是轴向受力，无横向力，可以较 好的避免取土器在取样过程中发生偏斜。 附图说明 图1是本发明一种土样易脱模扰动小的原状土取土器的剖面示意图。 图2是本发明一种土样易脱模扰动小的原状土取土器的顶部的俯视图。 图3是本发明一种土样易脱模扰动小的原状土取土器的顶盖平面示意图。
