智能眼镜


技术摘要:
本发明公开了一种智能眼镜,其包括镜框、镜腿、耳机组件,镜腿内设置有安装腔,安装腔内置有主板、与主板连接的电池,镜腿上固定有第一连接块,第一连接块上设置有两个第一接触端子,两第一接触端子与主板连接并外露于所述镜腿的表面,耳机组件包括第二连接块、耳塞、  全部
背景技术:
智能眼镜是一种拥有操作系统的可穿戴设备,现有的智能眼镜的喇叭大多是开放 式喇叭或骨传导喇叭,其音质效果欠佳,尤其是低音效果较差,同时现有智能眼镜由于是外 放音频,导致其通话的隐私性差。
技术实现要素:

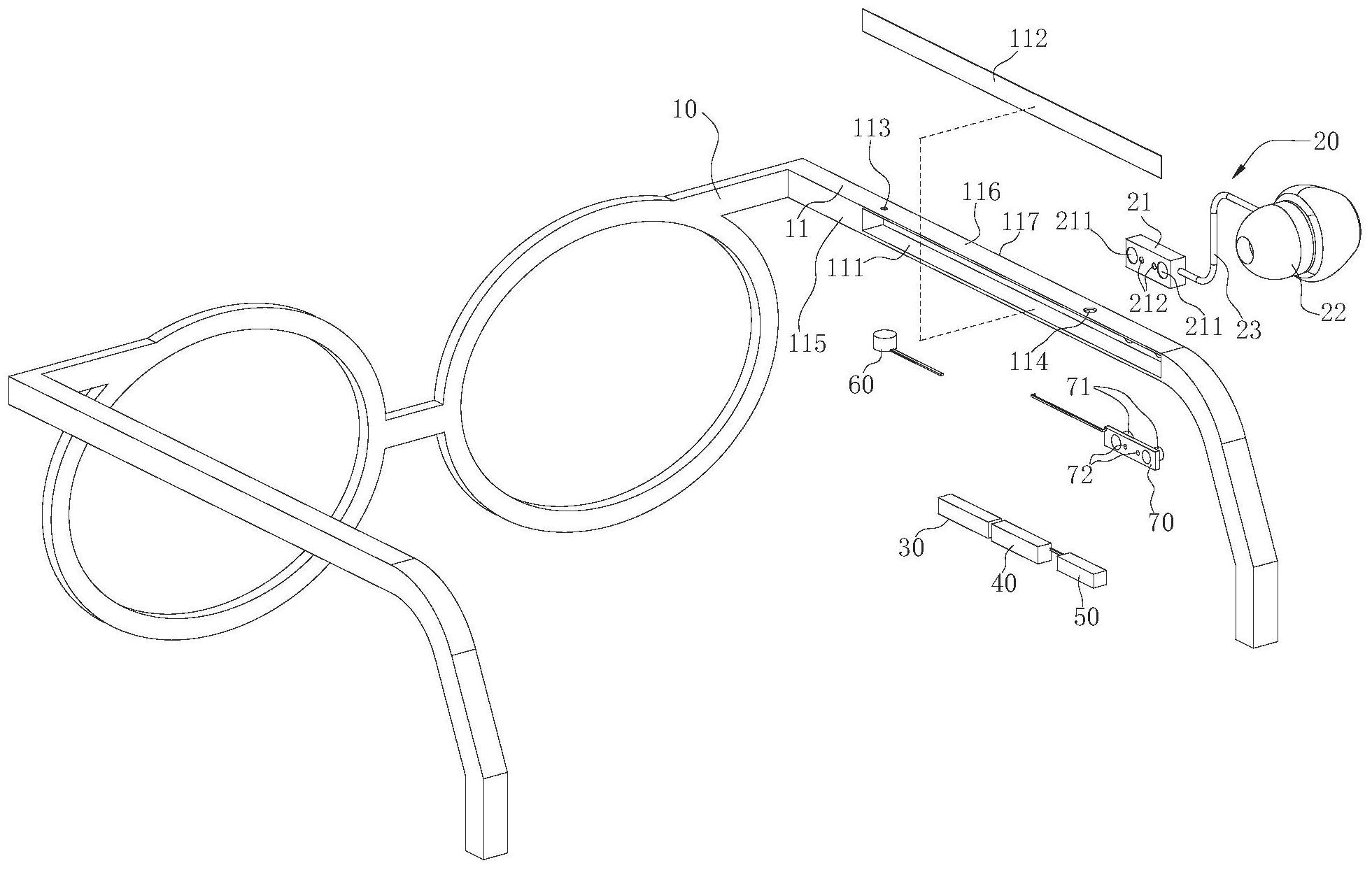

本发明的主要目的是提出一种智能眼镜,其能够解决现有智能眼镜外发音频效果 欠佳且隐私性差的问题。 为实现上述目的,本发明采用如下技术方案: 智能眼镜,包括镜框、镜腿、以及耳机组件,所述镜腿内设置有一安装腔,所述安装 腔内置有主板、与所述主板连接的电池,所述镜腿上固定有第一连接块,所述第一连接块上 设置有两个第一接触端子,两所述第一接触端子与所述主板连接并外露于所述镜腿的表 面,所述耳机组件包括第二连接块、耳塞以及耳机线,所述第二连接块上设置有两个第二接 触端子,两所述第二接触端子通过耳机线与所述耳塞连接,所述第二连接块与第一连接块 以可拆卸的方式固定,且在第二连接块与第一连接块连接时,两所述第二接触端子分别与 两所述第二接触端子接触并导通。 优选的,所述第二连接块与第一连接块以磁吸的方式固定。 优选的,所述第一连接块的两侧分别设置有一个第一磁铁,所述第二连接块的两 侧分别设置有一个第二磁铁,两第二磁铁分别与两第一磁铁对应。 优选的,所述第二连接块与所述第一连接块以卡接或螺接的方式固定。 优选的,所述镜腿包括位于其内侧的第一面、与所述第一面相对的第二面,所述第 一面上开设有一凹槽,所述凹槽在第一面上形成的开口处封盖有一盖板,所述安装腔由所 述盖板和凹槽围成。 优选的,所述第二面上形成滑动触控区。 优选的,所述第一连接块安装在所述凹槽内,且所述第一接触端子穿过所述凹槽 的底壁后外露于所述第二面。 优选的,所述第一接触端子和第二接触端子中的其中一个为弹性金属件、另一个 为与所述弹性金属件匹配的金属触片,所述弹性金属件呈针状,所述金属触片被设置在一 供所述弹性金属件插入的凹位内。 优选的,所述安装腔内还设置有与所述主板连接的喇叭,所述镜腿上设置有与喇 叭正对的出音孔,所述出音孔由所述安装腔的内壁延伸至所述镜腿的外表面。 优选的,所述安装腔内还设置有与所述主板连接的麦克,所述镜腿上设置有与麦 克正对的进音孔,所述进音孔由所述安装腔的内壁延伸至所述镜腿的外表面。 3 CN 111596459 A 说 明 书 2/4 页 本发明由于在耳机组件上设置第二连接块,该第二连接块可与镜腿上的第一连接 块以可拆卸的方式固定,并在其二者固定时,使第一接触端子和第二接触端子导通,将耳塞 与镜腿上的主板连接,从而通过耳塞发声,提升了智能眼镜的音质,同时使智能眼镜在通话 时具有较高的私密性。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案,下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本 发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以 根据这些附图示出的结构获得其他的附图。 图1为本发明的结构示意图; 图2为图1中第一连接块与第二连接块的配合示意图。 附图标号说明: 本发明目的的实现、功能特点及优点将结合实施例,参照附图做进一步说明。
