技术摘要：
本发明涉及一种两翻折叠式沙发床拉手装置，包括U型件、脚框和拉手管，所述U型件和脚框铰接，还包括第一连接件和第二连接件，所述第一连接件的一端与所述脚框铰接，另一端与所述第二连接件铰接；所述第二连接件未与所述第一连接件铰接的一端与所述脚U型件接；所述拉手管  全部
背景技术：
沙发床是人们常见的一种床，尤其是折叠式的沙发床，因其折叠方便和占地小等 优点深受人们喜爱，现有的两翻折叠式沙发床拉手装置中，拉手管是固定在脚框钢管上面， 用于支撑沙发坐垫用，这样功能床架在睡眠位时，在拉手管处形成局部隆起，睡眠感不佳。
技术实现要素：

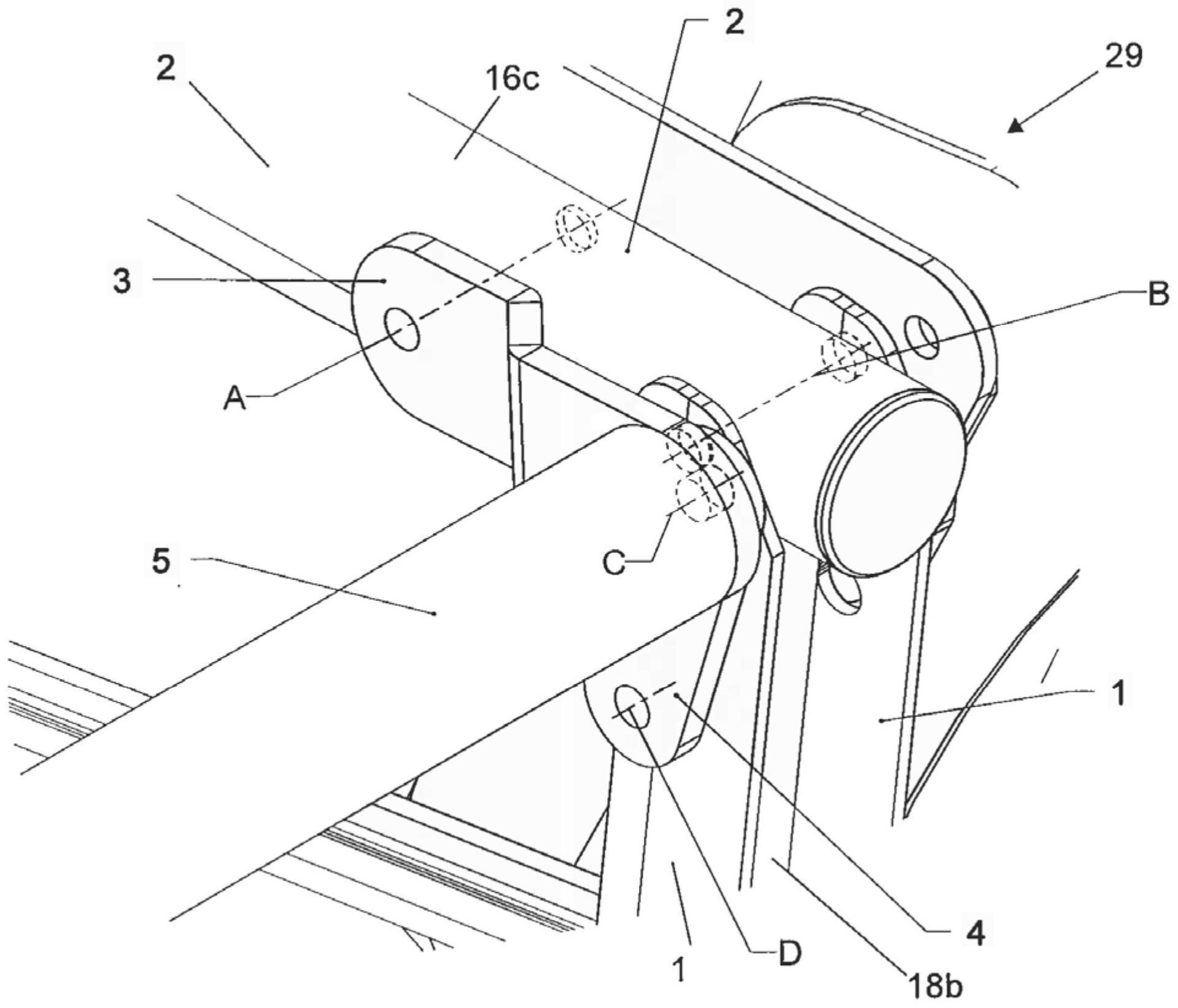

针对上述现有技术中存在的问题，本发明的目的在于提供一种两翻折叠式沙发床 拉手装置，以解决上述的技术问题。 为了实现上述发明目的，本发明提供的一个技术方案如下： 一种两翻折叠式沙发床拉手装置，包括U型件、脚框和拉手管，所述U型件和脚框铰 接，还包括第一连接件和第二连接件，所述第一连接件的一端与所述脚框铰接，另一端与所 述第二连接件铰接；所述第二连接件未与所述第一连接件铰接的一端与所述U型件铰接；所 述拉手管与所述第一连接件固定连接；所述两翻式沙发床在沙发位时，所述拉手管在功能 床架的上端，用于支撑沙发坐垫；所述两翻式沙发床在在睡眠位时，所述拉手管位于脚框钢 管下面，用于支撑床垫。 优选的，所述U型件和脚框通过第一铆钉铆接，所述第一铆钉形成第一旋转中心 轴；所述第一连接件和所述第二连接件通过第二铆钉铆接，所述第二铆钉形成第二旋转中 心轴；所述第一连接件与所述脚框通过第三铆钉铰接，所述第三铆钉形成第三旋转中心轴； 所述第二连接件与所述U型件通过第四铆钉铰接，所述第四铆钉形成第四旋转中心轴；所述 第一旋转中心轴、第二旋转中心轴、第三旋转中心轴和第四旋转中心轴平行。 优选的，所述拉手管与所述第一连接件焊接。 优选的，所述第一连接件和第二连接件均为片状结构。 优选的，所述第一连接件包括第一连接片、第二连接片和第三连接片，所述第一连 接片、第二连接片和第三连接片一体设置，所述第一连接片的一端与所述拉手管焊接并且 与所述第二连接片铰接，另一端与所述第二连接片连接为一体形成第一折弯；所述第二连 接片未与所述第一连接片连接的一端与所述第三连接片连接为一体形成第二折弯，所述第 三连接片未与所述第二连接片连接的一端与所述脚框铰接；所述第一连接片和所述第二连 接片平行设置；所述第一连接片和所述第二连接件平行设置：所述第二连接件在拉手管的 轴线方向位于所述第一连接片和第三连接片之间。 优选的，所述第一连接片与所述第三连接片位于所述第二连接片的不同侧。 优选的，所述第一折弯的角度大于90°。 使用上述结构的两翻折叠式沙发床拉手装置，功能床架在沙发位时，参见图1和图 3 CN 111568106 A 说　明　书 2/4 页 2，拉手管在功能床架的上端，用于支撑沙发坐垫；当需要切换沙发位和床位时，拉手管在功 能床架的上端，用于支撑沙发坐垫；当需要切换沙发位和床位时，1)手持拉手往上提，功能 床架斜向升起，形成图3的状态，2)提升到一定高度后下压拉手，此时中间支撑腿31落地，形 成图4的状态，3)扳动前支腿21往外旋转，形成图5的旋转状态，4)旋转到一定高度后，下压 脚框2，使得前支腿21落地，形成图7的位置，在此过程中，第一连接件和第二连件相对旋转 带动拉手管向下移动，当功能床架完全打开在睡眠位时，前支撑腿21落地，拉手管移动至脚 框钢管下面，用于支撑床垫。这样功能床架在睡眠位时，拉手管位于脚框钢管下面不会形成 局部隆起，睡眠感较佳。 附图说明 图1为本发明的两翻折叠式沙发床的功能床架在沙发位时的结构示意图； 图2为功能床架在沙发位时，拉手管处的局部视图； 图3为功能床架在沙发位打开一定角度的结构示意图； 图4为功能床架在沙发位打开到中间位时的结构示意图； 图5为图4中功能床架在中间位继续打开的结构示意图； 图6为功能床架在图5时，拉手管处的局部视图； 图7为功能床架完全打开在睡眠位时的结构示意图； 图8为功能床架在睡眠位时,拉手管处的局部视图； 图9A为翻折叠式沙发床的功能床架在沙发位时的侧面结构示意图； 图9B图9A中翻折叠式沙发床的功能床架在沙发位时，拉手管处的局部视图；图中, XX指拉手上表面和脚框上表面的高度差该高度差可为5毫米； 图9C为翻折叠式沙发床的功能床架在床位时的侧面结构示意图； 图9D为图9C中翻折叠式沙发床的功能床架在床位时，拉手管处的局部视图；图中 YY指拉手管中心点和脚框中心点的高度差，该高度差可为25毫米。 图中：U型件1、脚框2、第一连接件3、第一连接片3-1、第二连接片3-2、和第三连接 片3-3、第一折弯3-4、第二折弯3-5、第二连接件4、拉手管5、脚框中间段16a、脚框右部分 16b、脚框左部分16c、右U型件18a、左U型件18b、床板条19、床面支架20、前支撑腿21、左浮动 机构29、右浮动机构30、中间支撑腿31、塑料脚垫32、侧板40、第一连接件与脚框的铆接点A、 脚框与U型件的铆接点B、第一连接件与第二连接件的铆接点C、第二连接件与U型件的铆接 点D。
