技术摘要：

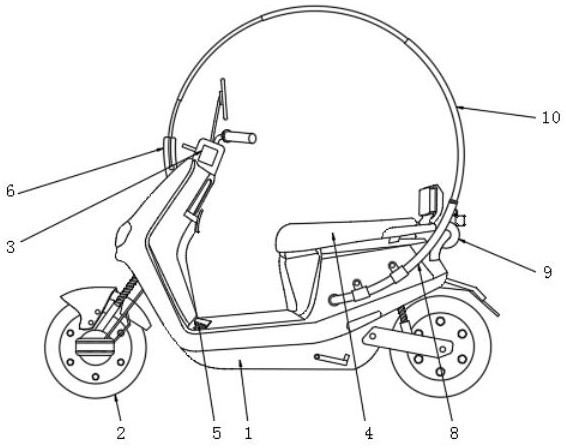

本发明公开了一种具有新型车载挡雨棚的电动车，包括电瓶车身，所述电瓶车身的两端均通过缓冲器安装有电瓶车轮，且电瓶车身的顶端固定连接有电瓶车头，所述电瓶车身的上表面固定连接有车垫，所述电瓶车身在车垫的前侧固定连接有脚踩板，所述电瓶车身的前表面转动连接有  全部
背景技术：
电瓶车又称为“电动车”，它是由蓄电池提供电能，由电动机驱动的纯电动机动车 辆，电动车是世界上唯一能达到零排放的机动车，由于环保的要求，加之新材料和新技术的 发展，电动车进入了快速发展期，电动车是重要绿色交通工具之一，并且电动车的价格较为 优惠，从而成为人们代步工具的重要选择之一。 中国专利公开了一种隐形电瓶车雨棚（公开号：CN105882820A），该专利包含卷罩 器与挡风器，所述卷罩器的内卷轴卷有车罩，车罩上设有一面能卷曲另一面能支撑的可卷 曲弹性支撑结构给车罩支撑定型，卷罩器安装在车体的一端，使用时直接拉出车罩固定在 另一端的挡风器或支撑杆上，车罩能支撑在车体上方定型遮盖车体，收起时车罩能卷入卷 罩器内，电瓶车罩的罩面材质为柔性太阳能电池板或遮阳布，车罩两侧还设有支撑杆和弧 形延伸机构。 现有的电瓶车载使用雨棚时，不方便安装与拆卸，导致雨棚与电瓶车为固定式，在 日常使用时不方便，并且具有一定的安全隐患，同时现有的雨棚在雨天使用时，雨棚中的观 测部位容易沾染雨水，导致在雨较大时，视线容易受到较大的影响，在雨天行驶的安全隐患 较大。
技术实现要素：
（一）解决的技术问题 针对现有技术的不足，本发明提供了一种具有新型车载挡雨棚的电动车，解决了现有 的电瓶车载使用雨棚时，不方便安装与拆卸，导致雨棚与电瓶车为固定式，在日常使用时不 方便，并且具有一定的安全隐患，同时现有的雨棚在雨天使用时，雨棚中的观测部位容易沾 染雨水，导致在雨较大时，视线容易受到较大的影响，在雨天行驶的安全隐患较大的问题。 （二）技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种具有新型车载挡雨棚的电 动车，包括电瓶车身，所述电瓶车身的两端均通过缓冲器安装有电瓶车轮，且电瓶车身的顶 端固定连接有电瓶车头，所述电瓶车身的上表面固定连接有车垫，所述电瓶车身在车垫的 前侧固定连接有脚踩板，所述电瓶车身的前表面转动连接有车载连接箱，所述车载连接箱 与脚踩板之间固定连接有嵌入在电瓶车身内部的连接气管，所述电瓶车身的两侧均固定连 接有固定管，且连接气管的后侧固定连接有收纳盒，所述固定管的内部均滑动连接有伸缩 架，所述伸缩架的一端均嵌入在车载连接箱的内部，且两组所述伸缩架之间固定连接有雨 棚，所述雨棚的一端收纳在收纳盒的内部，所述车载连接箱内部靠近雨棚的前侧固定连接 有气缸，所述气缸的顶端固定连接有雨刷器。 优选的，所述伸缩架包括多组构件滑动连接组成，且最前侧伸缩架的外侧均固定 4 CN 111572682 A 说　明　书 2/5 页 连接有滑杆，所述伸缩架的内侧固定连接有与雨棚螺接的雨棚。 优选的，所述固定管的两侧均开设用于收纳连接块和滑杆的滑槽，且固定管的一 侧通过尼龙绳系有密封盖，所述固定管的外侧开设有用与密封盖连接的螺纹。 优选的，所述雨棚的内部粘附连接有检视膜，所述检视膜的两侧均涂抹有疏水涂 料，所述收纳盒包括固定盒，所述固定盒的内部转动连接有收纳辊，所述收纳辊的两端均与 固定盒的内壁固定连接有螺旋弹簧，所述雨棚套设在收纳辊的外侧。 优选的，所述车载连接箱的两侧均开设有用于伸缩架滑动的滑槽，且车载连接箱 前表面底端的两侧均螺纹连接有螺纹杆，所述螺纹杆位于车载连接箱内部的一端转动连接 有卡块，所述卡块的下表面通过构件与车载连接箱滑动连接。 优选的，所述车载连接箱与电瓶车身连接部位的转动摩擦力可限制车载连接箱在 无外力的作用力下发生转动，所述电瓶车身与车载连接箱的转动部位设置有转动角度限 制，所述车载连接箱和电瓶车身接触的部位均嵌入连接有相互吸附连接的永磁铁。 优选的，所述雨刷器包括与气缸固定连接的连接板，所述连接板的后表面固定连 接有电动伸缩杆，所述电动伸缩杆的输出端固定连接有安装板，所述安装板后表面的一侧 固定连接有与连接气管连接的驱动管，且安装板后表面靠近驱动管的一侧固定连接变速 盒，所述安装板后表面靠近变速盒的一侧转动连接有连接齿轮，所述连接齿轮的后表面固 定连接有雨刷杆，所述连接齿轮与变速盒的输出端啮合连接。 优选的，所述驱动管包括与安装管，所述安装管的内部固定连接有气密管，所述气 密管的内部滑动且密封连接有齿轮杆，且气密管与齿轮杆之间固定连接有第一复位弹簧， 所述齿轮杆的一侧与变速盒的输入端啮合连接。 优选的，所述脚踩板包括组装板，所述组装板的一端转动连接有转动板，且组装板 与转动板之间粘附连接有气囊，所述气囊的内部固定连接有多个第二复位弹簧，且气囊的 出气口与连接气管连通。 （三）有益效果 本发明提供了一种具有新型车载挡雨棚的电动车。具备以下有益效果： （1）、该具有新型车载挡雨棚的电瓶车，通过电瓶车身的两侧均固定连接有固定管，且 连接气管的后侧固定连接有收纳盒，固定管的内部均滑动连接有伸缩架，伸缩架的一端均 嵌入在车载连接箱的内部，且两组伸缩架之间固定连接有雨棚，雨棚的一端收纳在收纳盒 的内部，伸缩架包括多组构件滑动连接组成，固定管的两侧均开设用于收纳连接块和滑杆 的滑槽，且固定管的一侧通过尼龙绳系有密封盖，固定管的外侧开设有用与密封盖连接的 螺纹，本装置中雨棚的伸缩架为伸缩可收纳结构，从而在不需要使用时，可以收纳进固定管 中，并且可以通过密封盖将固定管的开口进行密封，防止在行驶时出现滑动的问题，同时通 过收纳盒，可以在伸缩架回收时对雨棚进行同步回收，从而起到收纳和保护的作用。 （2）、该具有新型车载挡雨棚的电瓶车，通过电瓶车身的前表面转动连接有车载连 接箱，车载连接箱内部靠近雨棚的前侧固定连接有气缸，气缸的顶端固定连接有雨刷器，车 载连接箱的两侧均开设有用于伸缩架滑动的滑槽，且车载连接箱前表面底端的两侧均螺纹 连接有螺纹杆，螺纹杆位于车载连接箱内部的一端转动连接有卡块，卡块的下表面通过构 件与车载连接箱滑动连接，电瓶车身与车载连接箱的转动部位设置有转动角度限制，车载 连接箱和电瓶车身接触的部位均嵌入连接有相互吸附连接的永磁铁，本发明通过车载连接 5 CN 111572682 A 说　明　书 3/5 页 箱，可以对雨棚装置进行固定，并且车载连接箱本身转动连接在电瓶车上，同时通过永磁铁 进行吸附固定，在方便操控的同时可以提高稳定性和稳定性，并且车载连接箱内部设置有 位移装置，可以方便将雨刷器移动至雨棚的一侧。 （3）、该具有新型车载挡雨棚的电瓶车，通过电瓶车身在车垫的前侧固定连接有脚 踩板，电瓶车身的前表面转动连接有车载连接箱，车载连接箱与脚踩板之间固定连接有嵌 入在电瓶车身内部的连接气管，脚踩板包括组装板，组装板的一端转动连接有转动板，且组 装板与转动板之间粘附连接有气囊，气囊的内部固定连接有多个第二复位弹簧，且气囊的 出气口与连接气管连通，安装板后表面的一侧固定连接有与连接气管连接的驱动管，且安 装板后表面靠近驱动管的一侧固定连接变速盒，安装板后表面靠近变速盒的一侧转动连接 有连接齿轮，连接齿轮的后表面固定连接有雨刷杆，本发明中的雨刷器可以通过脚踩板进 行控制，操控方便，从而方便使用者在雨天时进行使用，并且使用方便，使用时的安全性较 高，雨刷器中的雨刷杆可以进行摇摆运动，清洁面积更大，并且质量更高。 附图说明 图1为本发明的主视图； 图2为本发明中固定管和收纳盒的局部剖视； 图3为本发明中车载连接箱的剖视图； 图4为本发明中雨刷杆的运动结构图； 图5为本发明中脚踩板的剖视图。 图中，1、电瓶车身；2、电瓶车轮；3、电瓶车头；4、车垫；5、脚踩板；6、车载连接箱；7、 连接气管；8、固定管；9、收纳盒；10、伸缩架；11、雨棚；12、气缸；13、雨刷器；91、固定盒；92、 收纳辊；93、螺旋弹簧；111、检视膜；101、滑杆；102、连接块；103、密封盖；61、螺纹杆；62、卡 块；131、连接板；132、电动伸缩杆；133、安装板；134、驱动管；135、变速盒；136、连接齿轮； 137、雨刷杆；1341、安装管；1342、气密管；1343、齿轮杆；1344、第一复位弹簧；51、组装板； 52、转动板；53、气囊；54、第二复位弹簧。
