技术摘要：
本发明属于板材加工设备技术领域，具体涉及一种压贴板自动上料装置，包括上料机构、升降机构、勾料机构、除尘机构、调整机构和送料机构，上料机构设置在升降机构的一侧，用于将多层叠加的板料送至升降机构，升降机构可上下移动的设置在勾料机构的下方，用于将多层叠加  全部
背景技术：
随着家具制造业的发展，家具免漆板材是替代实木板材的新型板材，家具免漆板 材其由免漆板材和纸张或面板贴合而成，经过压合后的板材具有防水性能好、环保、造型和 色彩文理多样的优点，但是压合工序对板材的质量要求较高，需要尽量保持板材表面清洁、 无损伤及无划痕，这样才能防止因板材表面存在颗粒或损伤而产生的不良板材。 然而，目前压合工艺基本上是靠人工操作，每个工序均是人工上料、人工下料，且 在两个工序之间的板材频繁转运，需要使用较多的人力，生产率低下，而且对操作人员而 言，劳动强度大，有时会由于疏忽使板材碰撞受损，影响压合质量；另外，工序之间的板材频 繁转运极易使板材吸附颗粒，影响压合后板材的外观与板材的大批量生产效率。 综上所述，如何提供一种压贴板自动上料装置，可解决人工成本高且能满足板材 压贴的生产要求，就成为本领域技术人员亟待解决的问题。
技术实现要素：

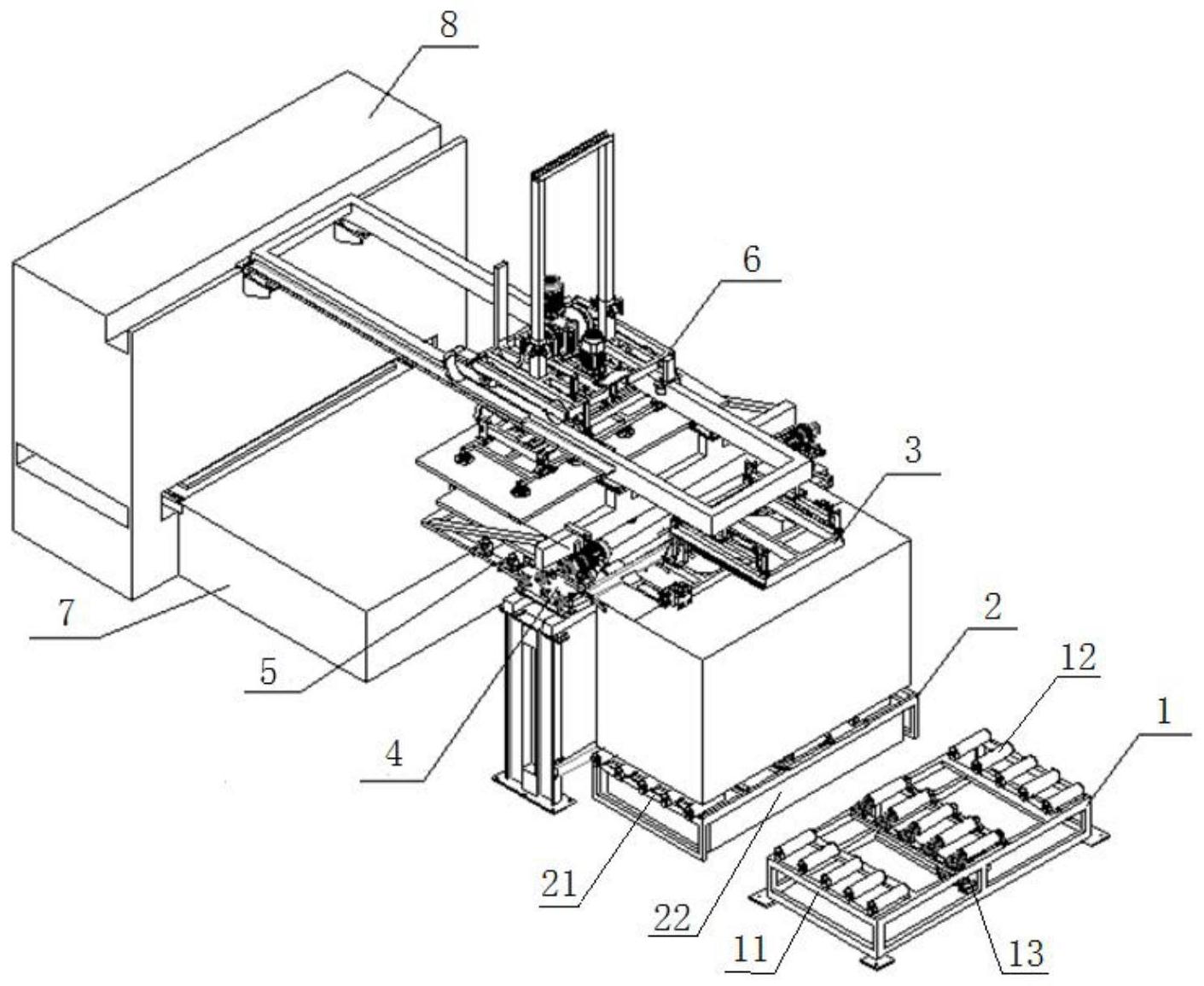

本发明的目的是为了解决现有技术的板材压贴生产过程中人工成本高，生产效率 低的问题，提供一种压贴板自动上料装置。 为实现上述目的，本发明所采用的技术方案是：一种压贴板自动上料装置，包括上 料机构、升降机构、勾料机构、除尘机构、调整机构和送料机构； 所述上料机构设置在升降机构的一侧，用于将多层叠加的板料送至升降机构； 所述升降机构可上下移动的设置在勾料机构的下方，用于将多层叠加的板料依次 上升送至勾料机构； 所述勾料机构可水平移动的设置在升降机构的上方，用于将依次上升的板料逐个 勾送至除尘机构； 所述除尘机构用于清除板料表面的木屑和灰尘杂质，并将除尘后的板料送至调整 机构进行位置校正； 所述送料机构可进行多方向移动，用于将位置校正后的板料送至进板小车，通过 进板小车将板料送至贴面压机。 优选的，所述上料机构包括第一物料板，所述升降机构包括第二物料板和能够带 动第二物料板上下移动的升降台，所述第一物料板和第二物料板上设有位置对应的传动 辊，所述传动辊由传动电机驱动。 优选的，所述勾料机构包括勾板架和能够带动勾板架在升降机构上方的勾料支架 上进行水平移动的勾料气缸，所述勾板架通过滑块与勾料支架上的导轨滑动连接。 优选的，所述除尘机构包括上下对称设置的两个毛刷辊和分别设置在两个毛刷辊 左右两侧的两个主动辊，两个所述主动辊均由除尘电机驱动，两个所述毛刷辊之间设有供 3 CN 111591666 A 说　明　书 2/5 页 板料穿过的间隙。 优选的，所述除尘机构与调整机构之间还设有压轮组件。 优选的，所述调整机构包括与除尘机构对接的皮带输送组件，设置在皮带输送组 件远离除尘机构一侧的定位挡板，以及对称分布在皮带输送组件左右两侧的气缸对中组 件。 优选的，所述送料机构包括可上下左右移动的吸盘架，所述吸盘架上设有多个真 空吸盘，所述吸盘架的左右两侧对称设有可转动的防护勾。 优选的，所述吸盘架固定在Y轴支架上，所述Y轴支架可上下移动的设置在X轴支架 上，所述X轴支架可水平滑动的设置在位于调整机构和进板小车上方的横梁上，所述X轴支 架与横梁之间还设有防偏组件。 采用上述技术方案后，本发明提供的一种压贴板自动上料装置，具有以下有益效 果： 1)本发明结构巧妙，板料通过上料机构、升降机构、勾料机构、除尘机构、调整机构 和送料机构后再通过进板小车将板料送入贴面压机进行压贴工作，无需人工搬运，有效地 避免了板材在转移、加工过程中因人为原因而造成的板料表面损伤的现象，极大地提高了 板料压贴的生产质量，具有自动化程度高，生产效率高，成品质量高，人工成本低，废品率低 等优点； 2)本发明通过传动辊的设计，能够实现上料机构与升降机构之间板料的传输，极 大地降低了人力成本，提高了板料的生产效率； 3)本发明通过升降机构的设计，将多层叠加的板料依次上升送至勾料机构，既能 够实现多层板料的一次上料，提高效率，又能够保证板料进入下一工序的稳定性，结构设计 巧妙，操作方便； 4)本发明通过除尘机构上下毛刷辊的设计，能够有效去除板料表面的木屑和灰尘 杂质，大大提高除尘效率； 5)本发明通过调整机构的设计，能够保证送料机构吸取板料位置的稳定性，保证 工序之间的顺利衔接，提高生产效率。 附图说明 图1为采用本发明一种压贴板自动上料装置的结构示意图； 图2为采用本发明中勾料机构部分的结构示意图； 图3为采用本发明中除尘机构部分的结构示意图； 图4为采用本发明中调整机构部分的结构示意图； 图5为采用本发明中送料机构部分的结构示意图。 其中：上料机构1、第一物料板11、传动辊12、传动电机13、升降机构2、第二物料板 21、升降台22、勾料机构3、勾板架31、勾料支架32、勾料气缸33、滑块34、导轨35、除尘机构4、 毛刷辊41、主动辊42、除尘电机43、调整机构5、皮带输送组件51、定位挡板52、对中组件53、 送料机构6、吸盘架61、真空吸盘62、防护勾63、Y轴支架64、X轴支架65、横梁66、防偏组件67、 进板小车7、贴面压机8、压轮组件9。 4 CN 111591666 A 说　明　书 3/5 页
