技术摘要：
在以不改变小区定义同步信号块(SSB)的方式将下行链路带宽部分(BWP)从第一BWP切换为第二BWP的情况下，如果无线电链路监视(RLM)所用的参考信号类型被设置为SSB类型，则无线电终端(12)在将下行链路BWP切换为第二BWP之后继续使用与第一BWP相关联的第一SSB来进行RLM测量。这  全部
背景技术：
第三代合作伙伴计划(3GPP)一直致力于第五代移动通信系统(5G)的标准化，以使 5G在2020年或之后成为商业现实。5G预计将通过LTE和高级LTE的持续增强/演进以及通过 引入新的5G空中接口(即，新的无线电接入技术(RAT))的创新增强/演进来实现。新的RAT支 持例如比LTE/高级LTE及其持续演进所支持的频带(例如，6GHz或更低)高的频带。例如，新 的RAT支持厘米波带(10GHz或更高)和毫米波带(30GHz或更高)。 在本说明书中，第五代移动通信系统被称为5G系统或下一代(NextGen)系统(NG系 统)。5G系统的新RAT被称为新空口(NR)、5G  RAT或NG  RAT。5G系统的新无线电接入网(RAN) 被称为5G-RAN或NextGen  RAN(NG  RAN)。NG-RAN内的新基站被称为NR  NodeB(NR  NB)或 gNodeB(gNB)。5G系统的新核心网被称为5G核心网(5G-CN或5GC)或NextGen核心(NG核心)。 能够连接至5G系统的无线电终端(即，用户设备(UE))被称为5G  UE或NextGen  UE(NG  UE)、 或者被简称为UE。随着标准化作业的进展，将来将确定NG系统所用的RAT、UE、无线电接入 网、核心网、网络实体(节点)和协议层等的正式名称。 除非另外说明，否则本说明书中使用的术语“LTE”包括LTE和高级LTE的增强/演进 以提供与5G系统的互通。与5G系统的互通所用的LTE和高级LTE的增强/演进被称为高级LTE  Pro、LTE 或增强型LTE(eLTE)。此外，除非另外说明，否则本说明书中使用的与LTE网络和逻 辑实体有关的术语(诸如“演进分组核心(EPC)”、“移动性管理实体(MME)”、“服务网关(S- GW)”和“分组数据网(PDN)网关(P-GW)”等)包括它们的增强/演进以提供与5G系统的互通。 增强型EPC、增强型MME、增强型S-GW和增强型P-GW被分别称为例如增强型EPC(eEPC)、增强 型MME(eMME)、增强型S-GW(eS-GW)和增强型P-GW(eP-GW)。 在LTE和高级LTE中，为了实现服务质量(QoS)和分组路由，在RAN(即，演进通用陆 地RAN(E-UTRAN))和核心网(即，EPC)这两者中都使用针对各QoS等级和针对各PDN连接的承 载。也就是说，在基于承载的QoS(或针对各承载的QoS)概念中，在UE与EPC中的P-GW之间配 置一个或多个演进分组系统(EPS)承载，并且具有相同QoS等级的多个服务数据流(SDF)经 由满足该QoS的一个EPS承载来传送。 相比之下，关于5G系统，讨论了尽管无线电承载可以用在NG-RAN中、但在5GC中或 者在5GC和NG-RAN之间的接口中不使用承载。具体地，代替EPS承载而定义PDU流，并且将一 个或多个SDF映射到一个或多个PDU流。5G  UE与NG核心中的用户面终端实体(即，与EPC中的 P-GW相对应的实体)之间的PDU流对应于基于EPS承载的QoS概念中的EPS承载。PDU流对应于 5G系统内的分组转发和处理的最精细粒度。也就是说，代替基于承载的QoS概念，5G系统采 用基于流的QoS(或针对各流的QoS)概念。在基于流的QoS概念中，QoS是针对各PDU流处理 的。将5G  UE和数据网之间的关联称为“PDU会话”。术语“PDU会话”对应于LTE和高级LTE中的 5 CN 111602442 A 说　明　书 2/23 页 术语“PDN连接”。可以在一个PDU会话中配置多个PDU流。3GPP规范针对5G系统定义与LTE的 QCI相对应的5G  QoS指示(5QI)。 PDU流也被称为“QoS流”。QoS流是5G系统内的QoS处理(treatment)的最精细粒度 (finest  granularity)。PDU会话内的具有同一N3标记值的用户面流量对应于QoS流。N3标 记对应于上述的PDU流ID，并且N3标记也被称为QoS流标识(QFI)或流识别指示(FII)。至少 在规范中定义的各5QI和具有与该5QI相同的值(或编号)的相应QFI之间存在一对一的关系 (即，一对一的映射)。 图1示出5G系统的基本架构。UE建立与gNB的一个或多个信令无线电承载(SRB)以 及一个或多个数据无线电承载(DRB)。5GC和gNB建立UE所用的控制面接口和用户面接口。 5GC和gNB(即，RAN)之间的控制面接口被称为N2接口、NG2接口或NG-c接口，并且用于非接入 层(NAS)信息的传送以及用于5GC和gNB之间的控制信息(例如，N2  AP信息元素)的传送。5GC 和gNB(即，RAN)之间的用户面接口被称为N3接口、NG3接口或NG-u接口，并且用于UE的PDU会 话内的一个或多个PDU流的分组的传送。 注意，图1所示的架构仅仅是5G架构选项(或部署方案)其中之一。图1所示的架构 被称为“(NextGen系统中的)独立NR”或“选项2”。3GPP进一步论述使用E-UTRA和NR无线电接 入技术的多连接操作所用的网络架构。多连接操作的代表性示例是一个主节点(MN)和一个 辅节点(SN)彼此协作并且同时与一个UE进行通信的双连接(DC)。使用E-UTRA和NR无线电接 入技术的双连接操作被称为多RAT双连接(MR-DC)。MR-DC是E-UTRA节点和NR节点之间的双 连接。 在MR-DC中，E-UTRA节点(即，eNB)和NR节点(即，gNB)中的一个节点作为主节点 (MN)工作，而另一节点作为辅节点(SN)工作，并且至少MN连接至核心网。MN向UE提供一个或 多个主小区组(MCG)小区，而SN向UE提供一个或多个辅小区组(SCG)小区。MR-DC包括“利用 EPC的MR-DC”和“利用5GC的MR-DC”。 利用EPC的MR-DC包括E-UTRA-NR双连接(EN-DC)。在EN-DC中，UE连接至作为MN工作 的eNB和作为SN工作的gNB。此外，eNB(即，主eNB)连接至EPC，而gNB(即，辅gNB)经由X2接口 连接至主eNB。 利用5GC的MR-DC包括NR-E-UTRA双连接(NE-DC)和NG-RAN  E-UTRA-NR双连接(NG- EN-DC)。在NE-DC中，UE连接至作为MN工作的gNB和作为SN工作的eNB，gNB(即，主gNB)连接至 5GC，并且eNB(即，辅eNB)经由Xn接口连接至主gNB。另一方面，在NG-EN-DC中，UE连接至作为 MN工作的eNB和作为SN工作的gNB，并且eNB(即，主eNB)连接至5GC，并且gNB(即，辅gNB)经由 Xn接口连接至主eNB。 图2、图3和图4分别示出上述三个DC类型(即，EN-DC、NE-DC和NG-EN-DC)的网络结 构。注意，尽管图2的EN-DC中的辅gNB(SgNB)也被称为en-gNB、并且图3的NE-DC中的辅eNB (SeNB)和图4的NG-EN-DC中的主eNB(MeNB)也被称为ng-eNB，但在本说明书中将这三者简称 为gNB或eNB。5G系统还支持两个gNB之间的双连接。在本说明书中，两个gNB之间的双连接被 称为NR-NR  DC。图5示出NR-NR  DC的网络结构。 NR预计将在多个频带中使用不同的无线电参数集。各无线电参数集被称为“数字 方案(numerology)”。正交频分复用(OFDM)系统所用的OFDM数字方案包括例如子载波间距、 系统带宽、发送时间间隔(TTI)长度、子帧持续时间、循环前缀长度和符号持续时间。5G系统 6 CN 111602442 A 说　明　书 3/23 页 支持具有不同业务要求的各种类型的业务，包括例如增强的移动宽带(eMBB)、高可靠且低 延迟通信(URLLC)和具有大量连接的M2M通信(例如，大规模机器类型通信(mMTC))。数字方 案选择取决于业务要求。 5G系统中的UE和NR  gNB支持具有不同数字方案的多个NR载波的聚合。3GPP论述了 通过较低层聚合(诸如现有的LTE载波聚合(CA)等)或较高层聚合(诸如现有的双连接等)来 实现具有不同数字方案的多个NR载波(或NR小区)的聚合。 5G  NR支持比LTE的信道带宽更宽的信道带宽(例如，数百MHz)。一个信道带宽(即， BWChannel)是支持一个NR载波的射频(RF)带宽。信道带宽也被称为系统带宽。尽管LTE支持高 达20MHz的信道带宽，但5G  NR支持例如高达500MHz的信道带宽。 为了有效地支持多个5G业务(诸如像eMBB那样的宽带业务和像物联网(IoT)那样 的窄带宽业务等)，优选将这些业务复用到单个信道带宽上。此外，如果每个5G  UE都需要支 持在与整个信道带宽相对应的发送带宽中的发送和接收，则这可能会阻碍窄带宽IoT业务 所用的UE的更低成本和更低功耗的实现。因而，3GPP允许在各NR分量载波的载波带宽(即， 信道带宽或系统带宽)中配置一个或多个带宽部分(BWP)。一个NR信道带宽中的多个BWP可 用于使用不同数字方案(例如，子载波间距(SCS))的不同频分复用(FDM)方案。带宽部分也 被称为载波带宽部分。 一个带宽部分(BWP)是频率连续的，并且包括相邻的物理资源块(PRB)。一个BWP的 带宽至少与同步信号(SS)/物理广播信道(PBCH)块一样大。BWP可以包括或可以不包括SS/ PBCH块(SSB)。BWP配置例如包括数字方案、频率位置和带宽(例如，PRB的数量)。为了指定频 率位置，至少针对无线电资源控制(RRC)连接状态下的下行链路(DL)BWP配置使用公共PRB 编索引。具体地，通过上位层信令来配置UE所要访问的SSB的从PRB  0向最低PRB的偏移。参 考点“PRB  0”对于共用相同宽带分量载波的所有UE是共同的。 一个SS/PBCH块包括空闲UE所需的主要信号，诸如NR同步信号(NR-SS)和NR物理广 播信道(NR-PBCH)等。NR-SS由UE用于DL同步。在SS/PBCH块中发送参考信号(RS)，以使得空 闲UE能够进行无线电资源管理(RRM)测量(例如，RSRP测量)。该RS可以是NR-SS本身，或者可 以是附加的RS。NR-PBCH广播最小系统信息(SI)的一部分(例如，主信息块(MIB))。在物理下 行链路共享信道(PDSCH)上发送剩余的最小SI(RMSI)。 网络可以在一个宽带分量载波的信道带宽内发送多个SS/PBCH块。换句话说，可以 在信道带宽内的多个BWP中发送SS/PBCH块。在第一方案中，一个宽带载波内的所有SS/PBCH 块都基于与同一物理层小区标识相对应的NR-SS(例如，主要SS(PSS)和辅SS(SSS))。在第二 方案中，一个宽带载波内的不同SS/PBCH块可以基于与不同的物理层小区标识相对应的NR- SS。 从UE观点来看，小区与一个SS/PBCH块相关联。因此，对于UE，各服务小区在频域中 具有单个关联的SS/PBCH块。注意，各服务小区是载波聚合(CA)和双连接(DC)中的主要小区 (PCell)、DC中的主辅小区(PSCell)、或者CA和DC中的辅小区(SCell)。这样的SSB被称为小 区定义SS/PBCH块。小区定义SS/PBCH块具有关联的RMSI。小区定义SS/PBCH块被用作服务小 区的时间基准或定时基准。此外，小区定义SS/PBCH块被用于基于SS/PBCH块(SSB)的RRM测 量。可以通过“同步再配置”(例如，使用RRC再配置过程且不涉及切换的无线电资源配置信 息的再配置)来针对PCell/PSCell改变小区定义SS/PBCH块，而可以通过“SCell释放/添加” 7 CN 111602442 A 说　明　书 4/23 页 来针对SCell改变小区定义SS/PBCH块。 将针对各分量载波的一个或多个BWP配置半静态地通知到UE。具体地，对于各UE特 定的服务小区，可以经由专用RRC消息来针对UE配置一个或多个DL  BWP以及一个或多个UL  BWP。此外，可以激活和停用针对UE所配置的一个或多个BWP中的各BWP。BWP的激活/停用 (activation/deactivation)不是由RRC层而是由下位层(例如，介质访问控制(MAC)层或物 理(PHY)层)确定的。激活的BWP被称为活动(active)BWP。 可以例如通过在NR物理下行链路控制信道(PDCCH)上发送的下行链路控制信息 (DCI)(例如，调度DCI)来进行活动BWP的切换。换句话说，可以通过NR  PDCCH中的DCI来进行 当前的活动BWP的停用和新的活动BWP的激活。因而，网络可以根据例如数据速率或者根据 业务所要求的数字方案来激活/停用BWP，并且由此可以动态地切换UE所用的活动BWP。BWP 的激活/停用可以由MAC控制元素(CE)进行。 图6和图7示出BWP的使用示例。在图6所示的示例中，一个分量载波的信道带宽被 分割成BWP#1和BWP#2，并且这两个BWP用于使用不同数字方案(例如，不同子载波间距)的 FDM方案。在图7所示的示例中，在一个分量载波的信道带宽中设置窄带BWP#1，并且在BWP#1 内进一步设置比BWP#1窄的窄带BWP#2。在针对UE激活BWP#1或BWP#2时，该UE可以通过抑制 在除活动BWP外的信道带宽内进行接收和发送来降低其功耗。 非专利文献1～7公开了上述的BWP和小区定义SS/PBCH块。 此外，3GPP讨论了与BWP的使用相关的无线电链路监视(RLM)的需求(参见非专利 文献8)。处于连接模式(即，RRC_CONNECTED)的UE使用RLM过程来测量服务小区的下行链路 无线电质量，以检测不同步(非同步)并检测无线电链路故障(RLF)。 非专利文献8公开了以下事项。NR仅在PCell和PSCell中支持RLM。对于处于连接模 式的UE，可以半静态地为各小区配置一个或多个BWP。UE可以在所配置的BWP之间切换用于 与gNB的通信的特定BWP。这种切换是在较短的时间尺度(诸如几个调度间隔等)内执行的。 该特定BWP被称为活动BWP。UE一次只能接入一个BWP。活动BWP至少具有被配置用于RRM的信 道状态信息参考信号(CSI-RS)。UE被配置有CSI-RS和SS/PBCH块之间的一种RS类型，作为需 要被监视用于RLM的RS。即使在一个BWP中同时配置了不同类型的RS(即，CSI-RS和NR-SS)的 情况下，也只选择一种RS类型用于RLM，并且使用该RS类型的相关参数以用于RLM。讨论了如 下：在切换(或改变)了DL活动BWP的情况下，UE保持与RLM相关的on-going  L3参数。在这种 情况下，即使切换了DL活动BWP，UE也不会将与RLM相关的L3参数重置为其默认值。 现有技术文献 非专利文献 非专利文献1：3GPP  R1-1711795 ,Ericsson“, On  bandwidth  parts  and“RF” requirements”,TSG  RAN1  NR  Ad-Hoc#2,Qingdao,P.R.China,June  2017 非专利文献2：3GPP  R2-1707624“, LS  on  Bandwidth  Part  Operation  in  NR”, 3GPP  TSG  RAN  WG2#99,Berlin,Germany,August  2017 非专利文献3：3GPP  R2-1710012“, LS  on  Further  agreements  for  Bandwidth  part  operation”,3GPP  TSG  RAN  WG2#99bis,Prague,Czech  Republic,October  2017 非专利文献4：3GPP  R2-1710031“, Reply  LS  on  multiple  SSBs  within  a  wideband  carrier”,3GPP  TSG  RAN  WG2#99bis,Prague,Czech  Republic,October  2017 8 CN 111602442 A 说　明　书 5/23 页 非专利文献5：3GPP  R2-1711640 ,ZTE  Corporation ,Sane  Chips“, Initial  discussion  on  the  impacts  of  BWP  on  RAN2”,3GPP  TSG-RAN  WG2  Meeting#99bis , Prague,Czech  Republic,October  2017 非专利文献6：3GPP  R2-1711969,Ericsson“, Text  Proposal  for  L1parametrs  for  38.331”,3GPP  TSG-RAN  WG2#99bis,Prague,Czech  Republic,October  2017 非专利文献7：3GPP  R2-1709861“, LS  on  multiple  SSBs  within  a  wideband  carrier”,3GPP  TSG  RAN  WG2#99,Berlin,Germany,August  2017 非专利文献8：3GPP  R2-1711404,Samsung“, RLM/RLF  for  bandwidth  part”,3GPP  TSG  RAN  WG2#99bis,Prague,Czech  Republic,October  2017
技术实现要素：

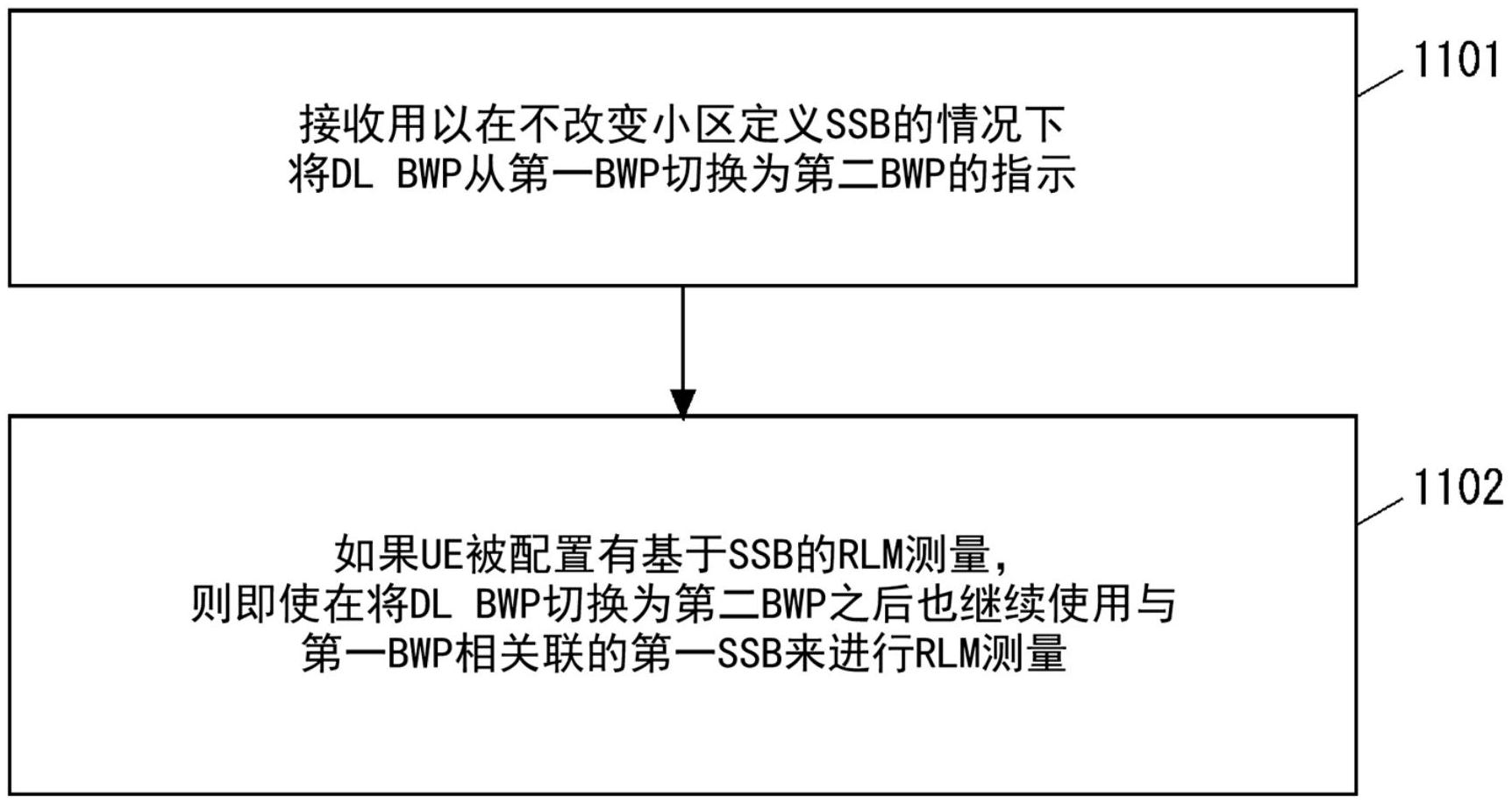

发明要解决的问题 如上所述，专利文献8公开了如下：即使在一个BWP中同时配置了不同类型的RS (即，CSI-RS和SS/PBCH块)的情况下，也只选择一种RS类型用于RLM，并且使用该RS类型的相 关参数以用于RLM。专利文献8还公开了如下：即使在切换了DL活动BWP的情况下，UE在示例 中也不会将与RLM相关的L3参数重置为其默认值。然而，存在如下的问题：在切换了DL活动 BWP的情况下，不清楚UE应当监视哪个RS以用于切换后的RLM。这里公开的实施例所要实现 的目的之一是提供有助于解决该问题的设备、方法和程序。应当注意，该目的仅仅是这里公 开的实施例所要实现的目的之一。根据以下描述和附图，其它目的或问题以及新颖特征将 变得明显。 用于解决问题的方案 在第一方面，一种无线电终端包括：存储器以及连接至所述存储器的至少一个处 理器。所述至少一个处理器被配置为：在以不改变小区定义同步信号块即小区定义SSB的方 式将下行链路带宽部分即下行链路BWP从第一BWP切换为第二BWP的情况下，如果无线电链 路监视即RLM所用的参考信号类型被设置为SSB类型，则在将所述下行链路BWP切换为所述 第二BWP之后继续使用与所述第一BWP相关联的第一SSB来进行RLM测量。 在第二方面，一种无线电终端所进行的方法，所述方法包括：在以不改变小区定义 同步信号块即小区定义SSB的方式将下行链路带宽部分即下行链路BWP从第一BWP切换为第 二BWP的情况下，如果无线电链路监视即RLM所用的参考信号类型被设置为SSB类型，则在将 所述下行链路BWP切换为所述第二BWP之后继续使用与所述第一BWP相关联的第一SSB来进 行RLM测量。 在第三方面，一种程序，包括指令(软件代码)，其中指令(软件代码)在被加载至计 算机中时使计算机进行根据上述的第二方面的方法。 发明的效果 根据上述的方面，可以提供允许无线电终端监视适当的RS以用于DL活动BWP切换 之后的RLM测量的设备、方法和程序。 附图说明 图1是示出5G系统的基本架构的图； 9 CN 111602442 A 说　明　书 6/23 页 图2是示出EN-DC的网络结构的图； 图3是示出NE-DC的网络结构的图； 图4是示出NG-EN-DC的网络结构的图； 图5是示出NR-NR  DC的网络结构的图； 图6是示出带宽部分(BWP)的使用的示例的图； 图7是示出带宽部分(BWP)的使用的示例的图； 图8是示出BWP和SS/PBCH块的配置示例的图； 图9是示出BWP和SS/PBCH块的配置示例的图； 图10是示出根据几个实施例的无线电通信网络的结构示例的图； 图11是示出根据第一实施例的无线电终端的操作的示例的流程图； 图12是示出根据第一实施例的无线电终端的操作的示例的流程图； 图13是示出根据第一实施例的无线电终端和RAN节点的操作的示例的序列图； 图14是示出根据第二实施例的无线电终端的操作的示例的流程图； 图15是示出根据第二实施例的无线电终端的操作的示例的流程图； 图16是示出根据第二实施例的无线电终端和RAN节点的操作的示例的序列图； 图17是示出根据第三实施例的无线电终端和RAN节点的操作的示例的序列图； 图18是示出根据一些实施例的RAN节点的结构示例的框图；以及 图19是示出根据一些实施例的无线电终端的结构示例的框图。
