技术摘要：
本发明属于配电柜领域，尤其是涉及一种具有快速自灭火功能的室外配电柜，包括柜体，所述柜体的内侧壁上固定安装有水平设置的隔板，所述隔板将柜体分隔为灭火腔和安装腔，所述灭火腔的内侧壁上密封滑动连接有水平设置的密封板，所述密封板的下表面通过弹性气囊与隔板固  全部
背景技术：
配电柜在电力发电、输电、配电、电能转换和消耗中起到通断、控制、保护作用，是 电力设备行业的末级设备，随着我国经济的发展，电气行业关系到国计民生，配电柜的安全 合理使用越发重要。 部分配电柜配置在室外人员不密集场所，由于太阳光的直射、水泥地面热量的反 射，配电柜内设备工作时产生的热量难以及时散出，有时箱内的温度竟超过60℃甚至更高， 如此高的温度极易造成电器线圈、引线的绝缘老化而击穿烧坏，电器触头因温度过高而增 加接触电阻，接触电阻增加又加剧发热，如此恶性循环最终导致触头烧坏，易引发火灾等严 重事故，而室外配电柜难以得到工作人员良好的监护，发生火灾等问题时，不易被发现进行 及时的人为灭火，造成严重的经济损失和安全事故。 为此，我们提出一种具有快速自灭火功能的室外配电柜来解决上述问题。
技术实现要素：

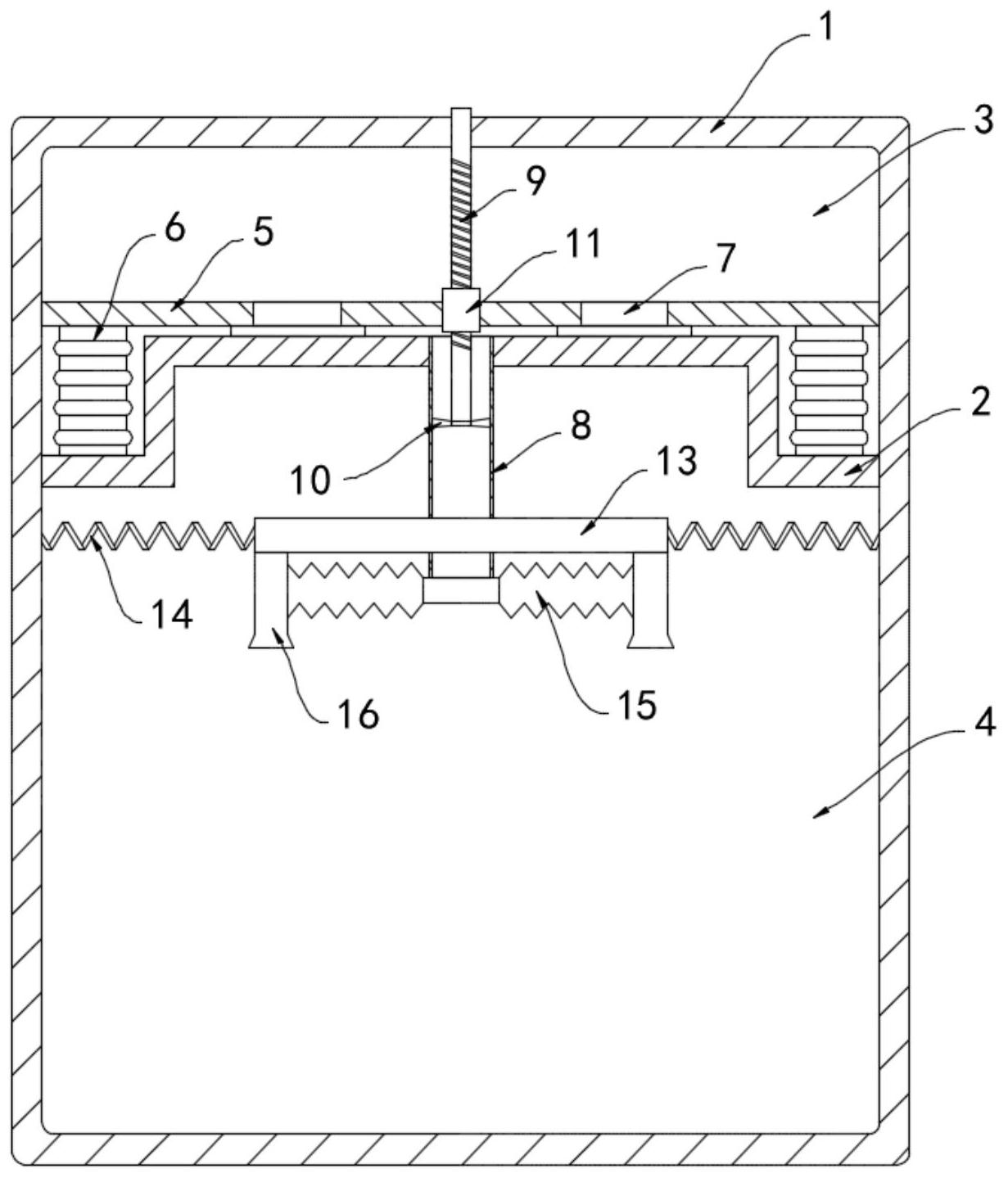

本发明的目的是针对上述配电柜在高温环境下易发生火情的问题，提供一种可自 动灭火消防的具有快速自灭火功能的室外配电柜。 为达到上述目的，本发明采用了下列技术方案：一种具有快速自灭火功能的室外 配电柜，包括柜体，所述柜体的内侧壁上固定安装有水平设置的隔板，所述隔板将柜体分隔 为灭火腔和安装腔，所述灭火腔的内侧壁上密封滑动连接有水平设置的密封板，所述密封 板的下表面通过弹性气囊与隔板固定连接，所述弹性气囊内填充有热胀冷缩介质，所述密 封板内设有两个通孔，所述隔板内转动贯穿有竖直设置的导流管，所述导流管与两个通孔 的位置交错设置，所述导流管内设有延其轴线方向设置的螺纹杆，所述螺纹杆的下端同轴 安装有扇叶，所述扇叶与导流管的内侧壁固定连接，所述密封板内固定贯穿有螺纹筒，所述 螺纹杆的上端贯穿螺纹筒并与螺纹筒螺纹配合，所述导流管的下端设有喷洒机构。 优选的，所述隔板的中部向上凸起设置，且所述隔板的上表面安装有橡胶密封垫， 在无火情发生时，对通孔进行密封，使灭火剂可储存在灭火腔内。 优选的，所述喷洒机构包括同轴套设在螺纹筒外的半齿轮，所述安装腔内设有水 平设置的活动框，所述活动框的两端分别通过复位弹簧与安装腔的内侧壁固定，所述活动 框的内圈侧壁上设有齿槽且与半齿轮啮合连接，所述导流管的下端分别通过两根伸缩波纹 管固定连通有两个喷头，两个所述喷头分别与活动框的两端固定连接。 优选的，所述螺纹杆的上端贯穿柜体的顶面并安装有灯珠，所述螺纹杆外绕设有 导线圈，所述灯珠与导线圈电连接，所述柜体的顶面安装有环形磁铁，螺纹杆转动时带动导 线圈转动，根据电磁感应原理可知，当闭合线圈内的磁通量发生变化时，闭合线圈内将产生 感应电流，则导线圈在转动时，导线圈内环形磁铁产生的磁通量时刻发生变化，导线圈内产 3 CN 111555141 A 说　明　书 2/3 页 生的感应电流为灯珠供电，灯珠发光可对工作人员发出警示，以便工作人员及时发现配电 柜内的火情。 本发明的优点在于： 当柜体温度过高，导致安装腔内电器线圈、引线和触头等燃烧发生火情时，柜体内 温度急剧升高，弹性气囊内的蒸发液蒸发引发弹性气囊膨胀，推动密封板向上移动，灭火腔 内的灭火剂由通孔进入导流管内并喷洒至下方安装腔内，对安装腔内的设备进行灭火，同 时密封板在向上移动时，带动螺纹筒移动，则与之螺纹配合的螺纹杆发生转动，带动扇叶转 动，起到增压作用，加快灭火剂在导流管内的喷射速度，进一步提升其灭火效果，扇叶带动 螺纹筒和半齿轮转动，半齿轮交替与活动框两侧侧壁上的齿槽啮合，继而带动活动框在水 平方向上左右往复滑动，继而带动两个喷头来回移动，增大了灭火剂的喷洒范围，使灭火剂 可均匀覆盖在安装腔内的电器设备表面，避免留下死角，有利于快速控制柜体内的火情，降 低经济损失和危险事故发生的可能性。 附图说明 图1是本发明提供的一种具有快速自灭火功能的室外配电柜实施例1的结构示意 图； 图2是本发明提供的一种具有快速自灭火功能的室外配电柜实施例1中活动框的 俯视结构示意图； 图3是本发明提供的一种具有快速自灭火功能的室外配电柜实施例2的结构示意 图。 图中，1柜体；2隔板；3灭火腔；4安装腔；5密封板；6弹性气囊；7通孔；8导流管；9螺 纹杆；10扇叶；11螺纹筒；12半齿轮；13活动框；14复位弹簧；15伸缩波纹管；16喷头；17灯珠； 18导线圈；19环形磁铁。
