技术摘要：
一种中央烟道系统，包括安装在不同楼层的吸油烟机，吸油烟机出风口通过烟管与公共烟道相连通，在烟管出口端均安装有防火阀，在公共烟道顶部安装有室外主机和主机控制系统，每台吸油烟机上安装有室内吸油烟机控制系统，其特征在于：室外主机包括至少两个相互并联的风机  全部
背景技术：
目前的高层住宅大多采用集中排烟方式，室内吸油烟机、烟管、止回阀和公共烟道 相连，使厨房中的油烟通过室内的有动力油烟机经过烟管排到公共烟道当中。但是，中国人 大油烟的烹饪习惯和现有油烟机的大风量、大风压现状，使公共烟道中压力分布极不均匀， 存在排烟不畅问题，一般是高层排烟效果好，低层压力大排烟效果差，特别是在烹饪高峰 期；同时，止回阀阀片关闭不严，容易产生回烟、串味等现象。特别是对于工程油烟机，由于 性能相对较差一些，所以对于高楼层住宅及高开机率的情况下，低层难以排烟的现象比较 明显。 现有精装修高层的集中排烟方式由于油烟机安装不规范、油烟机性能较差、烟道 尺寸较小、开机率较高等因素，使得排烟效果较差，实际风量也难以达到较优排烟效果所需 要的风量(8～10m3/min)，特别是低楼层的排烟效果较差。图1为35层高层住宅，烟道内截面 尺寸470mm×370mm(国家建筑标准设计图集住宅排气道标准16J916-1)，安装某型号油烟机 (实测的最大流量15.6m3/min，最大静压362Pa)时，在40％均匀开机率下的流量分布计算结 果。由图1可以看到各楼层的流量分布是不均匀的，高层的流量大，低层用户能排出的流量 比较小，只有5m3/min左右，难以满足使用需求。并且，在实际过程中，还有防火止回阀、烟道 出口风帽等阻力以及不均匀开机位置，实际的流量应该会比计算的流量值更小。 为了解决现有吸油烟机排烟不畅的问题，近些年，一种“中央净化系统”的概念应 运而生，其通过放置在公共烟道顶端的风机产生动力，并配合公共烟道相连的止回阀阀片 调节来实现各楼层的流量均匀分配，从而达到顺畅排烟和低噪音使用场景的目的。但是，由 于各楼层的风量与开机率、开机位置、烟道结构尺寸等因素密切相关，所以要实现风量的均 匀分配，需要事先建立阀片角度与开机率、开机位置、烟道结构尺寸等因素之间的定量化联 系，这样会导致风量调节算法比较复杂，特别是要考虑多档位调节时更加复杂。此外，电动 阀的阀片频繁调整以及油污的粘接，使得电动阀的寿命面临很大的挑战。除此之外，屋顶主 机是整栋楼吸油烟的唯一动力，因此对于主机的性能和可靠性要求很高，对烟道密封性要 求也很高。
技术实现要素：

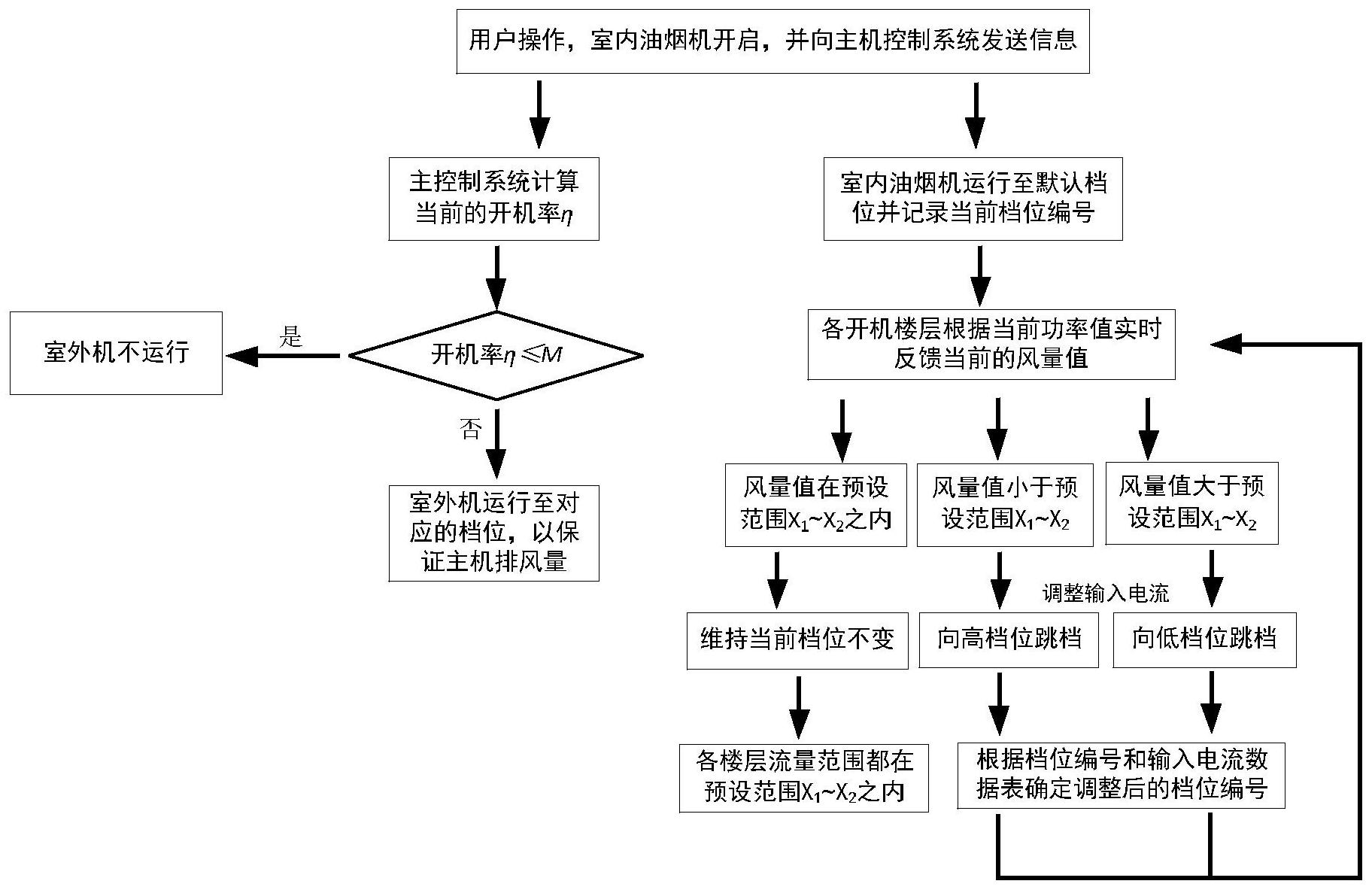

本发明所要解决的第一个技术问题是针对上述现有技术现状，提供一种能够有效 解决高层住宅低层用户排烟难的中央烟道系统。 本发明所要解决的第二个技术问题是针对上述现有技术现状，提供一种多动力 的、室内机档位能匹配室内机运行状况的中央烟道系统的风量自适应调节方法。 本发明解决上述第一个技术问题所采用的技术方案为：该中央烟道系统，包括安 3 CN 111594888 A 说　明　书 2/6 页 装在不同楼层的吸油烟机，每台吸油烟机的出风口均通过各自的烟管与公共烟道相连通， 在每根烟管的出口端均安装有防火阀，在所述公共烟道顶部安装有室外主机和主机控制系 统，每台吸油烟机上安装有室内吸油烟机控制系统，其特征在于：所述室外主机包括至少两 个相互并联的风机，每个风机之间通过隔板隔离，所述公共烟道的出风口与所述风机的进 风口相连通。 优选地，所述的风机为离心风机，所述离心风机为单侧进风并沿着水平方向出风， 且所述离心风机的出风方向相同。 进一步优选，所述的离心风机有两个且进风口均正对所述隔板。 为了对公共烟道排出的油烟进行净化，在所述公共烟道的出口与风机进风口之间 的风道内安装有过滤网。 主机控制系统与室内吸油烟机控制系统之间可以通过多种方式进行通信，优选 地，所述室内吸油烟机控制系统与所述主机控制系统之间通过无线方式进行信号传输。 本发明解决上述第二个技术问题所采用的技术方案为：该中央烟道系统的风量自 适应调节方法，其特征在于室外主机的运行逻辑包括如下步骤： ①、室内吸油烟机开启，并向主机控制系统发送开机信息； ②、主机控制系统计算当前的开机率η； ③、判断开机率η是否满足η≤M，M为预设值； 若η≤M，则室外主机不运行； 若η﹥M，则室外主机运行至对应的档位，以保证室外主机的排风量； 室内吸油烟机的运行逻辑包括如下步骤： ①、室内吸油烟机运行至默认档位并记录当前档位编号； ②、各开机楼层根据当前功率值实时反馈当前的风量值； ③、判断当前风量值Q与风量预设范围X1～X2的大小； 若X1≤Q≤X2之内，则维持当前档位不变，各楼层的流量范围均在预设范围X1～X2 之内； 若Q﹤X1，则向高档位跳档，并确定调整后的档位编号； 若Q﹥X2，则向低档位跳档，并确定调整后的档位编号； ④、根据步骤③确定的调整后的档位编号，返回至步骤②并继续调整，直到风量值 在预设范围X1～X2内。 优选地，步骤③中根据当前档位编号和对应的输入电流数据表确认调整后的档位 编号。 与现有技术相比，本发明的优点在于：该中央烟道系统的室外主机采用多动力源 设计，降低了对主机的依赖性和对主机性能的高要求，并且，用普通的防火阀代替电动止回 阀，降低了系统的故障率，该中央烟道系统的风量自适应调节方法高效、节能、可靠，可以满 足各楼层的流量使用需求。 附图说明 图1为总楼层数35层的住宅在40％均匀开机率下的流量分配示意图； 图2为本发明实施例的整个烟道系统的结构示意图； 4 CN 111594888 A 说　明　书 3/6 页 图3为本发明实施例的室外主机的安装结构示意图； 图4为本发明实施例的风量自适应调节方法的流程图。
