电磁比例阀


技术摘要:
本发明提供一种电磁比例阀。本发明的一实施方式的电磁比例阀包括:被维持为向控制对象供给的控制压的受压室和用于检测所述受压室中的所述控制压的压力传感器。
背景技术:
已知一种电磁比例阀,其根据励磁电流调整对作为控制对象的液压设备供给的先 导油的供排。以往的电磁比例阀包括:收纳能够沿轴向移动的滑阀芯的阀主体和驱动该滑 阀芯的驱动装置。在该电磁比例阀中,通过切换滑阀芯在轴向的位置,能够对作为控制对象 的液压设备供给与该滑阀芯的位置相应的控制压。 如在日本特开2005-188707号公报(专利文献1)中公开那样,电磁比例阀用作换向 阀中的先导阀。在该公报记载的换向阀中,利用自电磁比例阀供给的控制压切换主滑阀芯 的滑阀芯位置。 为了进行自电磁比例阀输出的控制压的校准,需要监测该控制压。以往,如在日本 特开2001-289202号公报(专利文献2)中记载那样,在电磁比例阀与作为控制对象的阀构造 体之间的连接模块中设有用于获取自该电磁比例阀输出的控制压的测压端口,在该测压端 口安装有用于测量控制压的压力传感器,从而检测控制压。 现有技术文献 专利文献 专利文献1:日本特开2005-188707号公报 专利文献2:日本特开2001-289202号公报
技术实现要素:

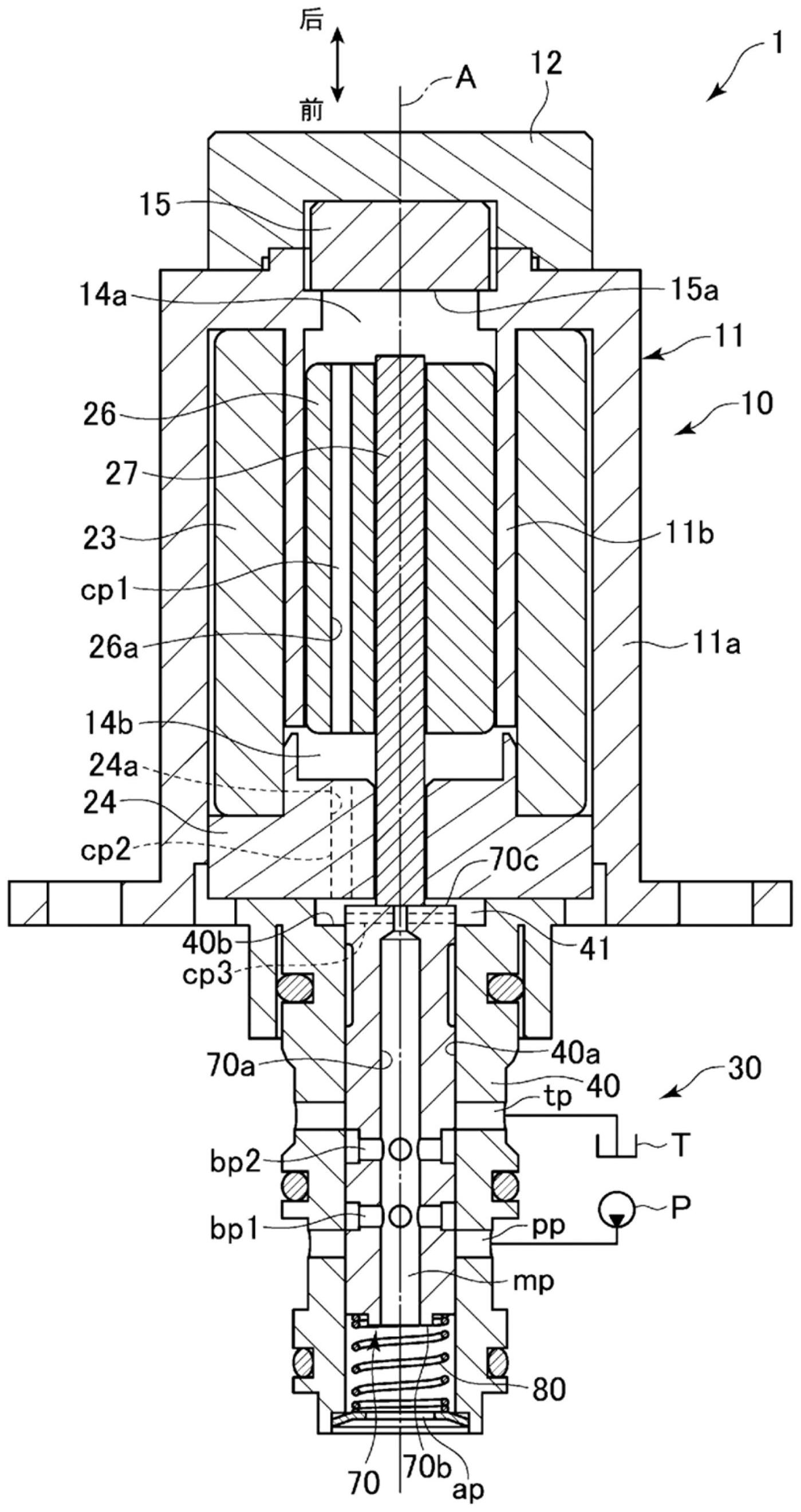

发明要解决的问题 如此,为了检测自以往的电磁比例阀输出的控制压,需要在连接模块设置测压端 口、设置用于将压力传感器安装于该连接模块的接头。 本公开的目的之一在于,简化用于检测电磁比例阀的控制压的机构。本公开的目 的之一在于,不用在电磁比例阀的外部设置测压端口、接头,就能够检测该电磁比例阀的控 制压。本公开的上述以外的目的通过本说明书的整体记载可知。 用于解决问题的方案 本发明的一技术方案的电磁比例阀包括:阀单元,其具有能够沿轴向移动的滑阀 芯和配置于该滑阀芯的该轴向的一侧并向控制对象供给控制压的控制端口部;以及驱动装 置,其具有:螺线管线圈,其配置于所述滑阀芯的所述轴向的另一侧,利用励磁电流使所述 控制压变化;和受压室,其收纳该螺线管线圈,与所述控制端口部连接。 本发明的一技术方案的电磁比例阀包括用于检测所述受压室中的所述控制压的 压力传感器。 本发明的一技术方案的电磁比例阀包括:阀单元,其具有阀主体、配置于该阀主体 的轴向的一侧的控制端口部和以能够移动的方式收纳于该阀主体内并利用该轴向的位置 3 CN 111594506 A 说 明 书 2/7 页 使该控制端口部的控制压变化的滑阀芯;以及驱动装置,其具有:螺线管线圈,其配置于相 对于所述阀单元而言与所述控制端口部相反的一侧,利用励磁电流使所述滑阀芯的所述轴 向的位置变化;外壳,其用于收纳该螺线管线圈;和受压室,其位于该外壳内,与所述控制端 口部连接。 在本发明的一技术方案中,所述外壳包括用于检测所述受压室中的所述控制压的 压力传感。 本发明的一技术方案的电磁比例阀包括盖部,该盖部覆盖所述压力传感器,安装 于外壳。 在本发明的一技术方案中,所述驱动装置包括驱动杆,该驱动杆划定所述受压室 的至少一部分。 在本发明的一技术方案中,所述驱动装置包括柱塞,该柱塞划定所述受压室的至 少一部分,设于所述驱动杆。 本发明的一技术方案的电磁比例阀包括:阀单元,其具有阀主体、配置于该阀主体 的轴向的一侧的控制端口部和以能够移动的方式收纳于该阀主体内并利用该轴向的位置 使该控制端口部的控制压变化的滑阀芯;驱动装置,其具有:螺线管线圈,其配置于相对于 所述阀单元而言与所述控制端口部相反的一侧,利用励磁电流使所述滑阀芯的所述轴向的 位置变化;外壳,其用于收纳该螺线管线圈;和受压室,其位于该外壳内,与所述控制端口部 连接;压力传感器,其用于检测所述受压室中的所述控制压;以及盖部,其覆盖所述压力传 感器,安装于所述外壳。 本发明的一技术方案的换向阀包括上述的任一个电磁比例阀。 本发明的一技术方案的施工机械包括上述的换向阀。 发明的效果 采用本发明的技术方案,不用在电磁比例阀的外部设置测压端口、接头,就能够检 测自该电磁比例阀输出的控制压。 附图说明 图1是示意性地表示本发明的一实施方式的电磁比例阀的外观的图。 图2是图1的电磁比例阀的纵剖视图。在图2中,滑阀芯位于中立位置。 图3是图1的电磁比例阀的纵剖视图。在图3中,滑阀芯位于供给位置。 图4是图1的电磁比例阀的纵剖视图。在图4中,滑阀芯位于排出位置。 图5是对包括图1的电磁比例阀的换向阀进行说明的框图。 图6是对包括图5的换向阀的施工机械进行说明的框图。 附图标记说明 1、电磁比例阀;10、驱动装置;11、外壳;12、盖部;14a、第1螺线管室;14b、第2螺线 管室;15、压力传感器;23、螺线管线圈;24、固定铁芯;26、柱塞;27、驱动杆;30、阀单元;40、 阀主体;70、滑阀芯;P、压力源;T、罐;ap、控制端口部;pp、压力源端口部;tp、罐端口部;mp、 主流路;cp1、第1连接流路;cp2、第2连接流路;cp3、第3连接流路。 4 CN 111594506 A 说 明 书 3/7 页
