技术摘要：
本发明公开了一种应用于卫星通信系统的Ka波段自动跟踪系统，包括支架，支架上安装有伺服转台，伺服转台上安装有单脉冲跟踪接收机，伺服转台和单脉冲跟踪接收机通过射频电缆连接；伺服转台上设置有竖直杆，竖直杆的顶端铰接有连接组件，连接组件上可拆卸安装有顶部及两  全部
背景技术：
卫星通信一直是通信领域中的重要通信手段之一，卫星通信地面站设备集天线技 术、通信技术、自动控制技术、信号处理技术、结构设计技术等技术于一身。卫星通信地面站 设备可提供安全可靠的语音、传真、图像、视频、数据通信以及IP业务，可广泛应用于战场军 事通信、移动指挥、应急通信保障、比赛现场实况转播、收听广播电视节目等领域。 目前，常用的Ka波段地面站设备只能与地球同步静止卫星进行通信，设备不具备 自跟踪的能力，难以实现与中低轨移动卫星之间的通信。
技术实现要素：

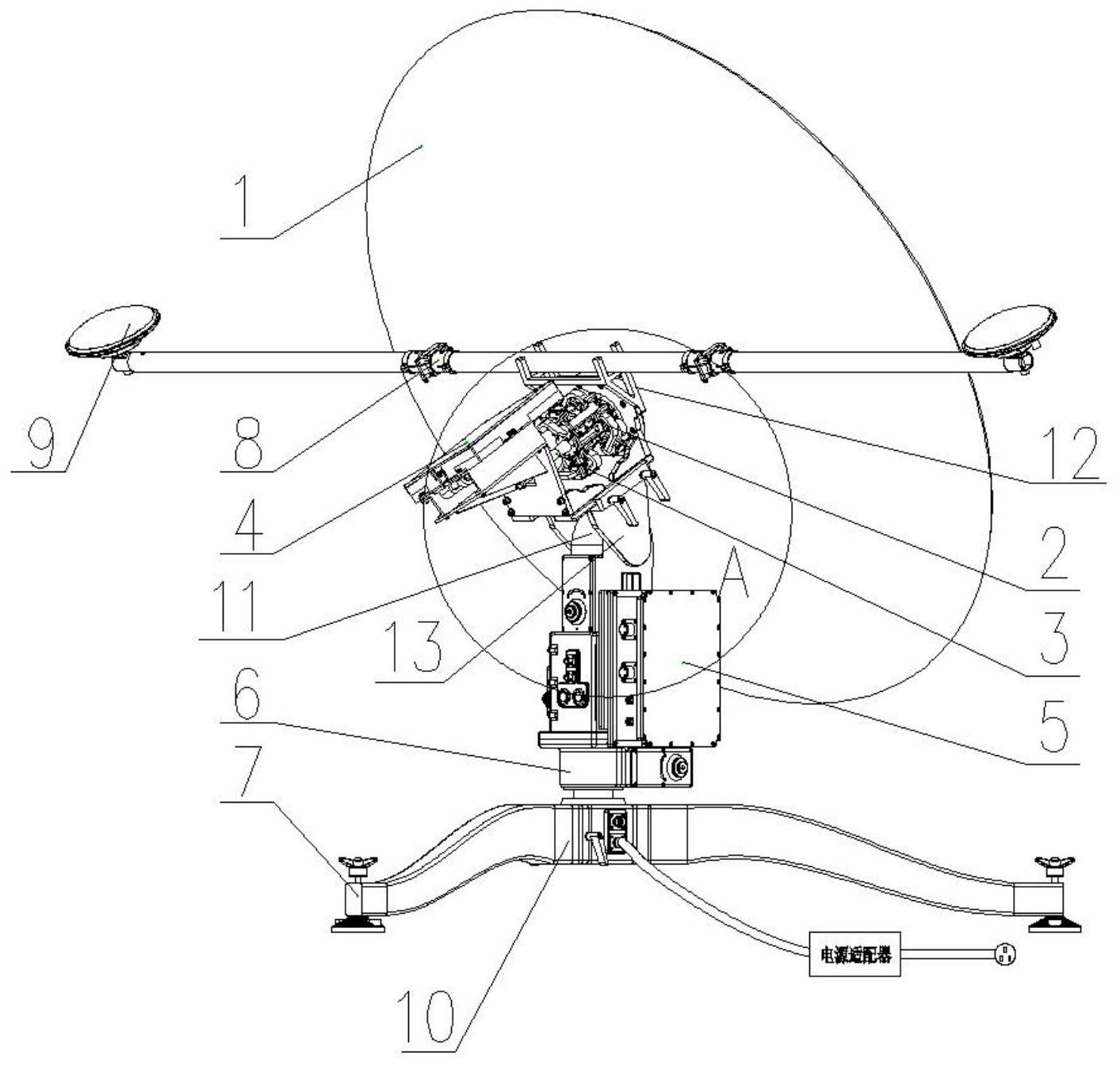

本发明的目的是提供一种应用于卫星通信系统的Ka波段自动跟踪系统，具备单脉 冲自跟踪能力，能实现与移动卫星之间的实时通信，实现通信信号的稳定性。 本发明采用以下技术方案：一种应用于卫星通信系统的Ka波段自动跟踪系统，包 括支架，支架上安装有伺服转台，伺服转台上安装有单脉冲跟踪接收机，伺服转台和单脉冲 跟踪接收机通过射频电缆连接； 伺服转台上设置有竖直杆，竖直杆的顶端铰接有连接组件，连接组件上可拆卸安 装有顶部及两侧均开口的盒体； 盒体的两个侧板之间安装有多模馈源模块和正交模耦合器，盒体的一个侧板外侧 安装有环焦反射面天线和GPS天线机构，另一个侧板外侧安装有射频前端； 环焦反射面天线和多模馈源模块之间、多模馈源模块和正交模耦合器之间均通过 波导连接，多模馈源模块和射频前端之间、射频前端和单脉冲跟踪接收机之间均通过射频 电缆连接； 伺服转台用于根据单脉冲跟踪接收机输出的方位误差信号和俯仰误差信号调整 环焦反射面天线的朝向，以使环焦反射面天线持续跟踪卫星信号。 优选的，GPS天线机构包括天线支架，天线支架的顶端开设有两个U形开口，U形开 口上安装有折叠管，折叠管的两端部均安装有GPS天线。 优选的，折叠管包括至少两节空心管，相邻的空心管之间通过卡套连接； 卡套包括分别套装在相邻两根空心管端部的第一卡环和第二卡环，第一卡环的一 侧穿设有销轴，第二卡环套设在销轴的两端，第一卡环和第二卡环的另一侧卡接。 优选的，连接组件包括两个相对设置的耳板，两个耳板分别连接在同一转轴的两 端，两个耳板的顶部通过平板连接； 平板的两侧均向上延伸设置有凸沿，两个凸沿的内侧均开设有滑槽； 盒体的底板两侧向外延伸设置有滑块，滑块与滑槽的形状一致； 4 CN 111584995 A 说　明　书 2/4 页 每个滑槽上均安装有紧固螺钉。 优选的，滑槽的截面形状为上小下大的梯形。 优选的，支架包括支撑平台，支撑平台的侧面连接有至少三个转台支腿，每个转台 支腿的连接端均高于支撑端，每个转台支腿的支撑端均安装有调节脚杯。 优选的，支撑平台的侧面上开设有截面为梯形的竖向凹槽，梯形的下底边位于凹 槽内部、上底边位于凹槽表面；竖向凹槽的斜边上安装有固定螺栓； 每个转台支腿的连接端形状与竖向凹槽的形状一致； 每个固定螺栓均用于通过其端部抵在转台支腿的连接端，以实现转台支腿与支撑 平台之间的固定。 本发明的有益效果是：通过多模馈源模块提取来波信号的和信号和差信号，并通 过射频前端实现信号从Ka频到中频信号的转换，再通过单脉冲跟踪接收机得到伺服转台的 方位误差信号和俯仰误差信号，伺服转台根据该信号调节环焦反射面天线的转向，可以实 现设备与移动卫星之间的实时不间断通信，实现通信信号的稳定性。 附图说明 图1为本发明实施例一种应用于卫星通信系统的Ka频段自动跟踪系统的结构示意 图； 图2为图1中A部的局部放大图； 图3为本发明实施例中射频前端的原理框图。 其中：1.环焦反射面天线；2.多模馈源模块；3.正交模耦合器；4.射频前端；5.单脉 冲跟踪接收机；6.伺服转台；7.转台支腿；8.折叠机构；9.GPS天线；10.支架；11.竖直杆；12. 天线支架；13.耳板；14.平板；15.凸沿；16.底板；17.紧固螺钉。
