技术摘要：
本发明提供一种简便快速安装柱箍的装置及方法，所述装置包括两个框形安装支架，两个所述安装支架对称设置在混凝土柱模板的两侧，两个所述安装支架的四个角之间均通过连接件连接，所述安装支架上横向设置多根横杆，相邻的两根横杆之间距离等于相邻两柱箍之间的间距,借助  全部
背景技术：
目前，在工程框架柱模板施工时，经常采用短钢管作柱箍进行加固，先一个操作人 员根据计算间距，将第一根钢管手拿就位，另一操作人员拿起另一钢管，并拧动扣件进行连 接，连接好后，仍由一个操作人员扶住，另一操作人员再去拿第三根钢管，用扣件与前面连 接好的钢管进行固定，按此方法依次进行下一根钢管操作。 这样施工的弊端是： 1.整个操作过程必须由两人一起操作完成，工作效率低。 2.柱箍安装间距不准确，主要是操作人员概测确定。
技术实现要素：

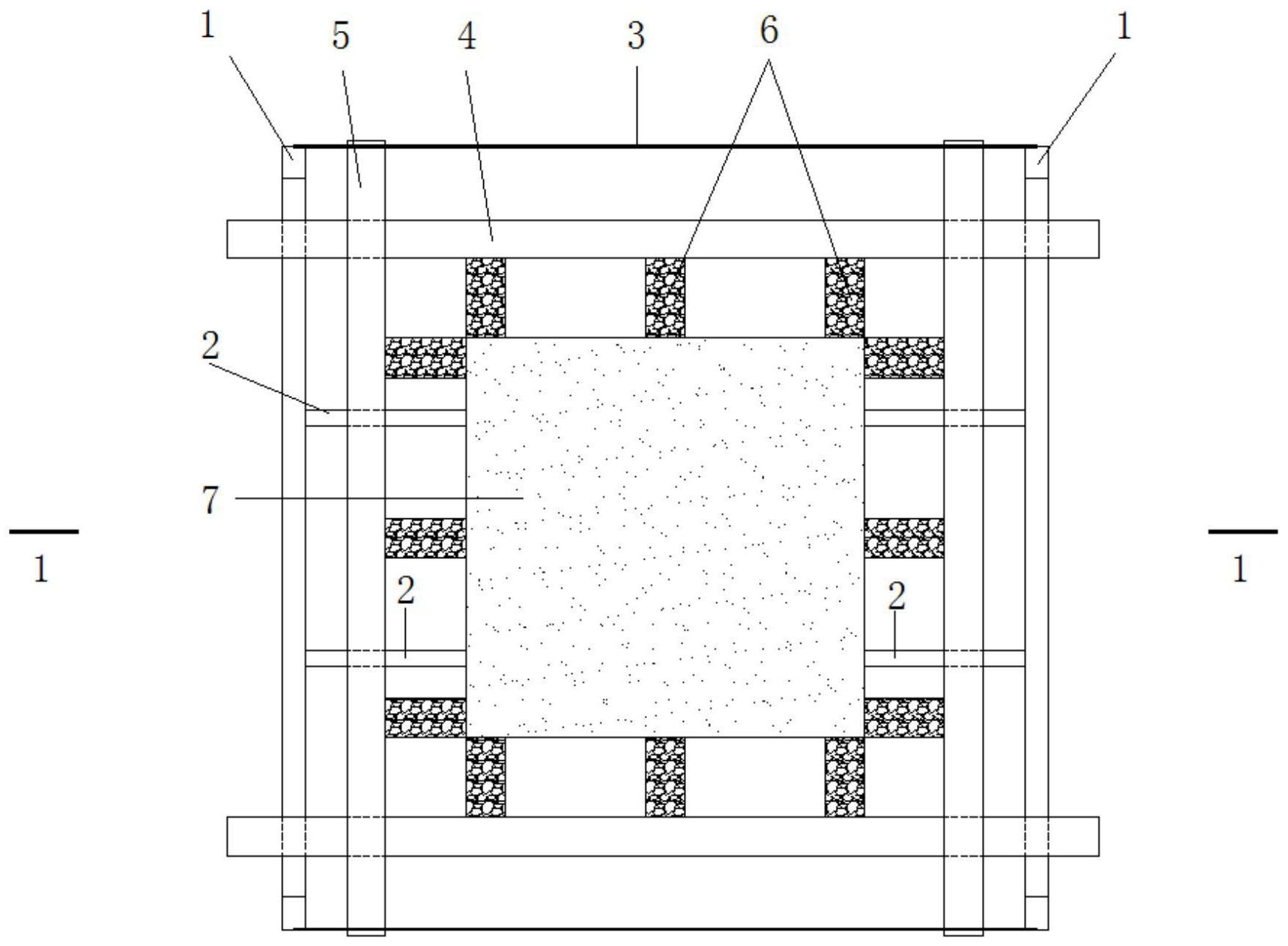

本发明针对上述现有技术存在的问题做出改进，即本发明实施例提供一种简便快 速安装柱箍的装置及方法,具有简单易操作，可单人施工作业，且准确性高的特点。 为了解决上述技术问题，本发明实施例提供一种简便快速安装柱箍的装置，包括 两个框形安装支架，两个所述安装支架对称设置在混凝土柱模板的两侧，两个所述安装支 架的四个角之间均通过连接件连接，所述安装支架上横向设置多根横杆，相邻的两根横杆 之间距离等于相邻两柱箍之间的间距。 优选的，所述安装支架上设置有多个定位肢，所述定位肢水平设置且垂向所述安 装支架，所述定位肢一端与所述安装支架连接，所述定位肢另一端抵接所述混凝土柱模板。 优选的，所述连接件为绳索。 优选的，所述安装支架和所述横杆为由木方连接制成。 优选的，所述安装支架的木方尺寸为30mm*30mm，所述横杆的木方尺寸为20mm* 20mm。 本发明还公开一种使用所述的一种简便快速安装柱箍的装置的方法，包括步骤： 将两个安装支架对称放置在混凝土柱模板的两侧，使用连接件将两个所述安装支 架连接固定； 将两根第一钢管放置在两个所述安装支架同一高度的横杆上，其中两根所述第一 钢管分别位于所述混凝土柱模板的两侧； 将两根第二钢管垂直放置在两根所述第一钢管上，其中两根所述第二钢管分别位 于所述混凝土柱模板的两侧； 将所述第一钢管和第二钢管抵接所述混凝土柱模板外侧的木方背楞后用扣件将 所述相邻的所述第一钢管和第二钢管两两连接。 优选的，所述安装支架上设置有多个定位肢，所述定位肢水平设置且垂向所述安 3 CN 111593882 A 说　明　书 2/4 页 装支架，所述定位肢一端与所述安装支架连接，其中，安装使用的时候将所述定位肢另一端 抵接所述混凝土柱模板用于保证所述安装支架与所述混凝土柱模板的间距，也即保证柱箍 钢管的安装空间。 优选的，安装柱箍钢管之前，调整所述横杆的间距保持与所述柱箍钢管的间距一 致。 优选的，柱箍钢管自下而上依次安装，如果所述混凝土柱模板上部柱箍高度高于 所述安装支架高度，则将安装支架下端放置在已安装的柱箍上，用以保证上部柱箍的安装。 优选的，所述连接件为绳索，使用绳索将两个所述安装支架固定设置在所述混凝 土柱模板两侧。 本发明的有益效果： ①借助安装支架提供柱箍安装的临时操作平台，简化了柱箍安装过程，降低了安 装强度； ②根据柱箍的间距调整横杆的间距，在简化柱箍安装过程的同时提高了安装的精 度。 附图说明 图1是本发明实施例的一种简便快速安装柱箍的装置工作状态时的俯视图； 图2是图1中1-1剖面图； 图3是本发明实施例的一种简便快速安装柱箍的装置另一视角的结构示意图； 图中： 1、安装支架            2、定位肢           3、连接件 4、第一钢管            5、第二钢管         6、木方背楞 7、混凝土柱            8、基础
