技术摘要：
本发明提供了一种放大器线性化装置，其包括放大器和线性化器。所述线性化器包括第一晶体管，第一晶体管包括耦接至放大器的输入端的第一端子、耦接到直流电源的第二端子、以及控制端子，控制端子被配置为控制在第一端子和第二端子之间流动的电流以及接收与第一端子的电  全部
背景技术：
功率放大器是已知的用于增加交流(Alternating  Current，AC)信号功率的电子 设备。通常，放大器使用来自直流(Direct  Current，DC)电源的电能将输入到放大器的AC信 号的电压幅度乘以增益因子，并提供相乘后的信号作为输出。 期望放大器在尽可能宽的电压幅度范围内线性地操作。在放大器线性操作的输入 电压范围内，放大器输出的交流信号与输入的交流信号按照增益因子成比例，其中增益因 子在该输入电压范围内恒定。在增益因子非恒定的输入电压范围内，放大器非线性地操作， 而这种非线性是不希望的。
技术实现要素：

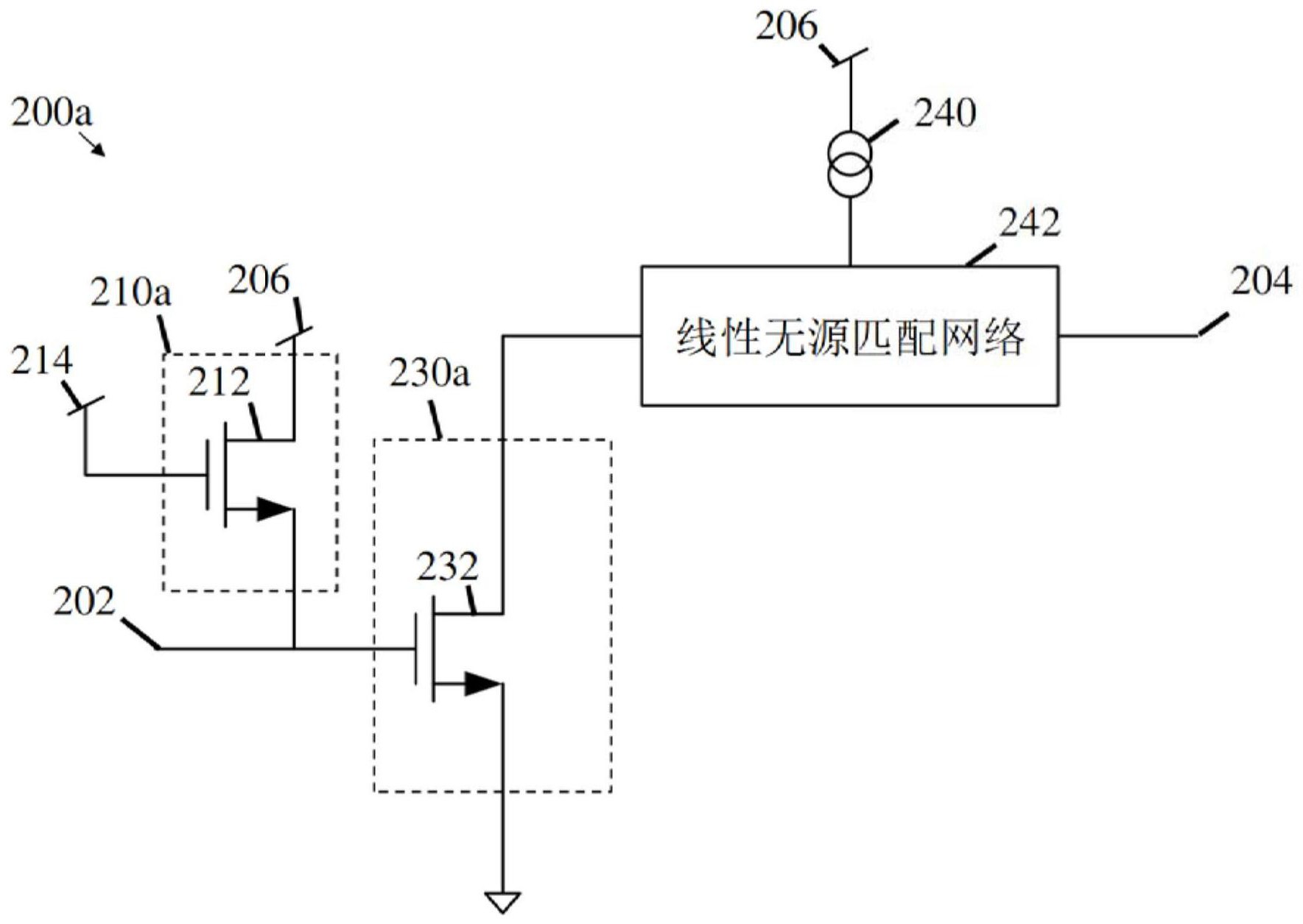

因此，本发明的目的是提供一种改善放大器的线性度的技术，其中通过使用线性 化器(linearizer)来补偿放大器的非线性，以解决上述问题。 根据本发明的一个实施例，提供了一种放大器线性化装置，包括放大器和线性化 器。所述线性化器包括第一晶体管，第一晶体管包括耦接至放大器的输入端的第一端子、耦 接到直流电源的第二端子、以及控制端子，控制端子被配置为控制在第一端子和第二端子 之间流动的电流以及接收与第一端子的电压不同的直流偏置电压。 根据本发明的另一个实施例，提供了一种放大器线性化装置，包括放大器和线性 化器。所述放大器包括输入端、输出端以及耦接在输入端和输出端之间的第一组晶体管，所 述第一组晶体管包括一个或多个晶体管。所述线性化器包括耦接在直流电源和放大器的输 入端之间的第二组晶体管，所述第二组晶体管包括一个或多个晶体管。其中第一组晶体管 和第二组晶体管具有相同的拓扑结构。 本发明中通过使用线性化器来补偿放大器，使得线性化器和放大器结合在一起具 有改善的整体线性度。 在阅读了在各个附图和附图中示出的优选实施例的以下详细描述之后，本发明的 这些和其他目的将对本领域普通技术人员变得显而易见。 附图说明 图1A是例示根据一些实施例的示例系统的框图，系统包括由线性化器补偿的放大 器。 图1B示出了对应于图1A所示系统的一系列曲线图。 图2A是根据一些实施例的例示系统的电路图，系统包括由线性化器补偿的单端放 大器。 4 CN 111555725 A 说　明　书 2/9 页 图2B是根据一些实施例的例示系统的电路图，该系统包括由共源共栅线性化器补 偿的单端放大器。 图2C是根据一些实施例的例示系统的电路图，该系统包括以线性化器补偿的差分 放大器。 图3A是根据一些实施例的例示系统的电路图，该系统包括用共源共栅(cascode) 线性化器补偿的共源共栅差分放大器。 图3B是根据一些实施例的例示系统的电路图，该系统包括由共源共栅线性放大器 补偿的共源共栅单端放大器。 图4A是根据一些实施例的例示系统的电路图，系统包括由输出端耦接的线性化器 补偿的单端放大器。 图4B是根据一些实施例的例示系统的电路图，该系统包括由输出端耦接的共源共 栅线性放大器补偿的共源共栅差分放大器。 图5A是根据一些实施例的例示系统的电路图，该系统包括用PMOS线性化器补偿的 单端放大器。 图5B是根据一些实施例的例示系统的电路图，该系统包括由PMOS和NMOS线性化器 补偿的单端放大器。
