技术摘要：
本发明公开一种衬套测试夹具结构和衬套测试装置，其中，所述衬套测试夹具结构包括：安装座和活动夹具装置，所述活动夹具装置设于所述安装座上，用于从待测衬套周围夹持住待测衬套；所述活动夹具装置包括环设于所述安装座上的多个夹具单元，多个所述夹具单元之间围设形  全部
背景技术：
汽车悬架橡胶衬套作为汽车悬架系统的重要组成部分，其刚度及阻尼特性与整车 舒适、耐久、NVH(Noise噪声、Vibration振动、Harshness声振粗糙度)等性能密切相关，因此 在悬架设计过程中需要利用试验台对悬架衬套的刚度及阻尼特性进行测试，以验证衬套性 能是否达到设计目标。而在进行衬套刚度阻尼测试时，首先需要夹具将衬套固定，然后将衬 套连带夹具放在试验台架上进行测试，保证测试时衬套位置不变。 然而，传统的衬套夹具尺寸固定，一个夹具只能应用于一种尺寸规格的衬套。而在 进行汽车悬架开发时，经常需要对多个不同高度及直径的衬套进行测试，这就需要预先制 作多个对应衬套尺寸的夹具，制作周期长，且制作成本高，造成严重的成本浪费。
技术实现要素：

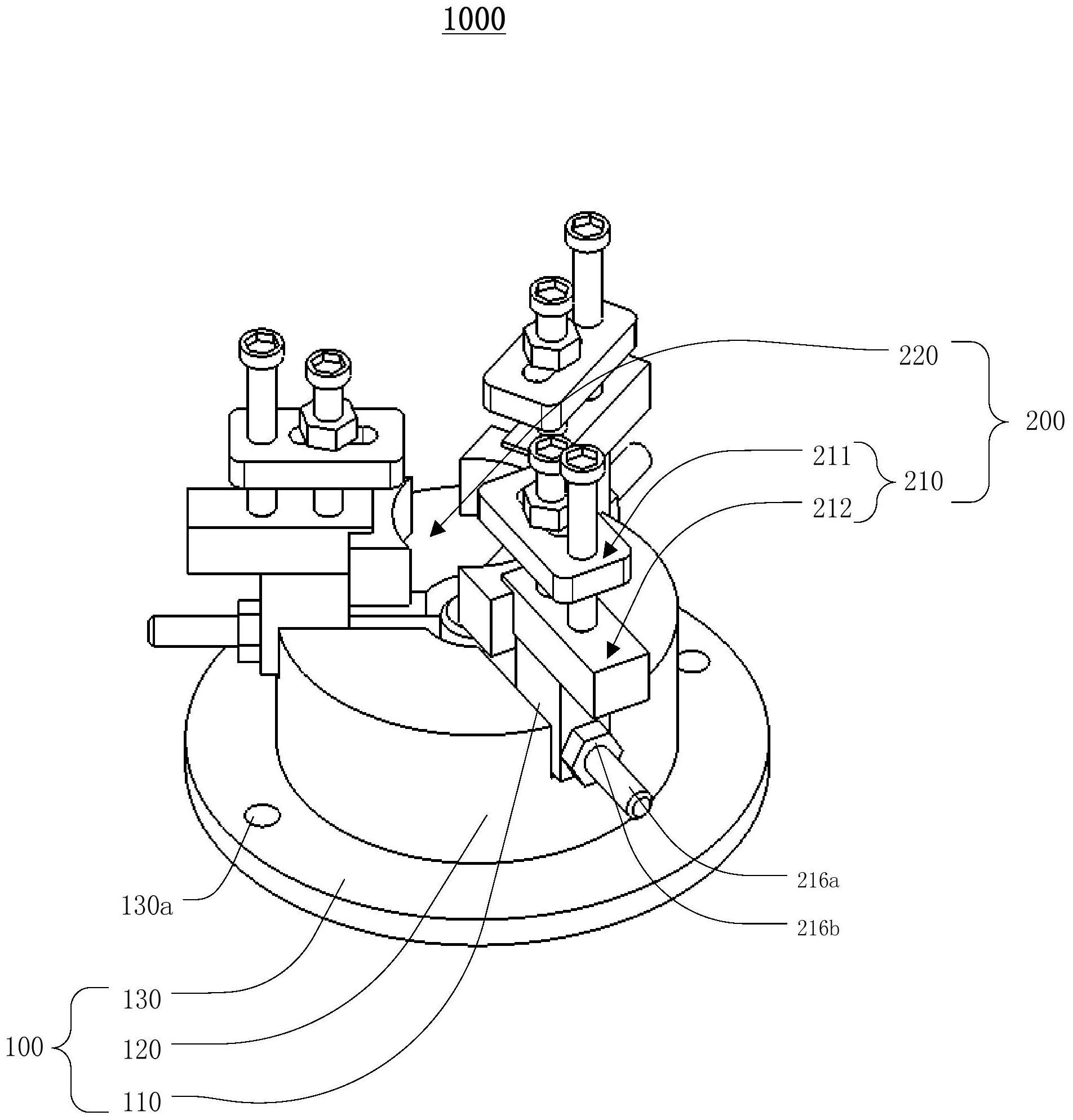

本发明公开一种衬套测试夹具结构和衬套测试装置，旨在解决现有技术中，传统 的衬套夹具尺寸固定，需要预先制作多个对应衬套尺寸的夹具，制作周期长，且制作成本 高，造成严重的成本浪费的问题。 为实现上述目的，本发明提供一种衬套测试夹具结构，包括： 安装座；以及， 活动夹具装置，设于所述安装座上，用于从待测衬套周围夹持住待测衬套； 其中，所述活动夹具装置包括环设于所述安装座上的多个夹具单元，多个所述夹 具单元之间围设形成有用于夹持限位待测衬套的夹持间隙，且多个所述夹具单元活动设置 于所述安装座上、用于调节所述夹持间隙以适应各种尺寸的待测衬套。 可选地，每个所述夹具单元均包括活动设于所述安装座上的径向夹持机构，以及 活动设于所述径向夹持机构上的轴向夹持机构； 其中，所述径向夹持机构具有沿所述安装座径向的活动行程，所述轴向夹持机构 具有沿所述安装座轴向的活动行程。 可选地，所述径向夹持机构包括滑动设于所述安装座上的滑块，以及设于所述滑 块端部的第一夹持块，所述滑块具有沿所述安装座径向的活动行程，多个所述第一夹持块 用于从待测衬套的周向对待测衬套进行夹持限位； 所述轴向夹持机构包括突出设于所述滑块顶面上的轴向调节杆，以及活动设于所 述轴向调节杆上的第二夹持块，所述第二夹持块具有沿所述安装座轴向的活动行程，多个 所述第二夹持块用于从待测衬套的端部对待测衬套进行夹持限位。 可选地，所述安装座上开设有多条滑动槽，每条滑动槽均沿着所述安装座的径向、 由所述安装座的中心向所述安装座的周侧延伸； 4 CN 111571482 A 说　明　书 2/5 页 每个所述径向夹持机构均包括滑动设于所述滑动槽中的滑动底座，所述滑块设于 所述滑动底座上。 可选地，每个所述径向夹持机构均包括设于所述滑动槽中的第一定位螺杆，以及 与所述第一定位螺杆螺纹配合的第一定位螺母，所述滑动底座活动穿设于所述第一定位螺 杆上，所述第一定位螺母位于所述滑动底座外侧。 可选地，所述第一夹持块的端部设有弧形夹持槽，所述弧形夹持槽用于与待测衬 套的外周面配合。 可选地，所述轴向调节杆设为垂直固定于所述滑块顶面的第二定位螺杆，以及与 所述第二定位螺杆螺纹配合的第二定位螺母，所述第二夹持块活动穿设于所述第二定位螺 杆上，所述第二定位螺母位于所述第二夹持块上方。 可选地，所述第二夹持块上开设有腰圆孔，所述腰圆孔沿着所述安装座的径向延 伸设置； 所述轴向夹持机构还包括突出设于所述滑块上、与所述第二定位螺杆并排的导向 杆，所述第二夹持块活动穿设于所述导向杆上。 可选地，所述安装座包括底座板，以及设于所述底座板上的圆形支撑板； 所述活动夹具装置包括均匀布设于所述圆形支撑板上的三个所述夹具单元，每个 所述夹具单元均具有沿所述圆形支撑板径向的活动行程、以及沿所述圆形支撑板轴向的活 动行程。 本发明还提供一种衬套测试装置，包括测试台架以及安设于所述测试台架上的衬 套测试夹具结构； 其中，所述衬套测试夹具结构包括安装座以及活动夹具装置，所述活动夹具装置 设于所述安装座上，用于从待测衬套周围夹持住待测衬套；所述活动夹具装置包括环设于 所述安装座上的多个夹具单元，多个所述夹具单元之间围设形成有用于夹持限位待测衬套 的夹持间隙，且多个所述夹具单元活动设置于所述安装座上、用于调节所述夹持间隙以适 应各种尺寸的待测衬套。 本发明提供的技术方案中，衬套测试装置包括测试台架，以及安设于测试台架上 的衬套测试夹具结构。其中，衬套测试夹具结构包括安装座和活动夹具装置。活动夹具装置 包括环设于安装座上的多个夹具单元，多个夹具单元之间围设形成有用于夹持限位待测衬 套的夹持间隙，且多个夹具单元活动设置于安装座上、用于调节夹持间隙以适应各种尺寸 的待测衬套。相比于传统技术中，衬套夹具尺寸固定，一个夹具只能应用于一种尺寸规格的 衬套。实际进行汽车悬架开发时，经常需要对多个不同高度及直径的衬套进行测试，通常需 要多个衬套夹具。而利用本发明提供的衬套测试夹具结构，可以实现对多种尺寸的汽车衬 套进行夹持以便于检测，具有良好的通用性，提升生产效率。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图示出的结构获得其他的附图。 5 CN 111571482 A 说　明　书 3/5 页 图1为本发明一实施例所述衬套测试夹具结构(处于非工作状态)的立体结构示意 简图； 图2为本发明一实施例所述衬套测试夹具结构(处于工作状态)的立体结构示意简 图； 图3为本发明一实施例所述衬套测试夹具结构的夹具单元的立体结构示意简图。 附图标号说明 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
