技术摘要：
本发明的目的是为了解决现有的不易对树叶上的雨水进行收集利用的难题，公开了一种多叶植物雨水收集装置，包括对称设置的卡板，所述卡板之间对称装有紧固螺钉，所述卡板上端右侧焊接有支撑柱，所述支撑柱右侧焊接有支撑架，所述支撑架顶端焊接有导向环，所述支撑架右侧  全部
背景技术：
叶片是叶的主体部分，通常为一很薄的扁平体，有利于光穿透叶的组织以及最大 面积的吸收光、二氧化碳进行光合作用。而且植物的生存基本器官。 对于一些多叶树木而言，随着降雨的产生或者清晨的雨露，就会使得叶片残留较 多的雨水，而这些雨水就会随着太阳的照射而蒸发，植物对水分的吸收主要是根部，这样就 会对叶片上的雨水造成浪费，不易对自身收集的雨水进行合理利用，虽然人工对树晃动可 以将叶片上的雨水震掉，一方面比较费力，另外也会使掉落的雨水向外扩散，并不能准确对 根部进行浇水，影响对水的合理利用，因此，急需设计一种多叶植物雨水收集装置来解决现 有技术的不足。
技术实现要素：

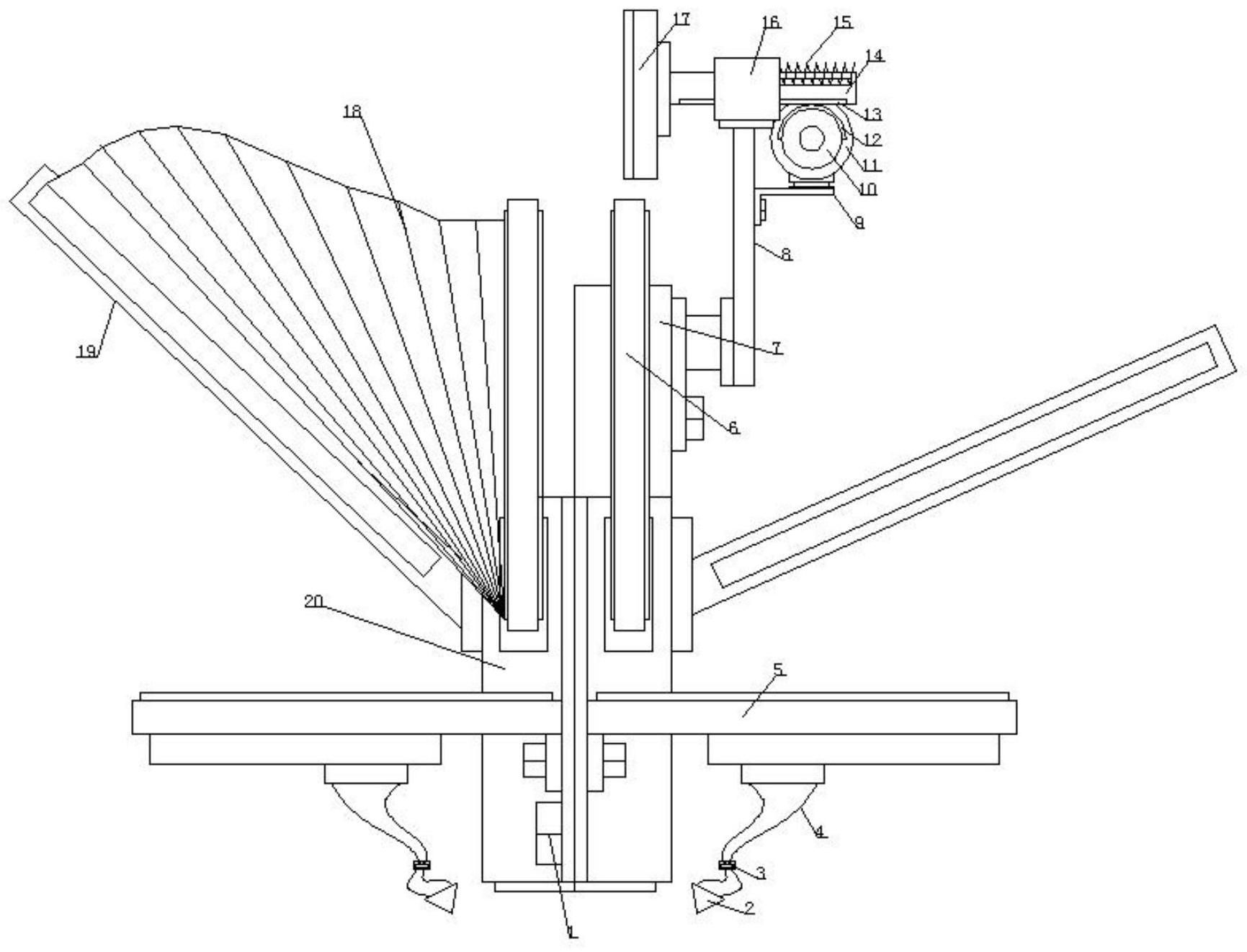

本发明的目的是为了解决现有技术的不足，提供了一种多叶植物雨水收集装置。 本发明是通过以下技术方案实现： 一种多叶植物雨水收集装置，包括对称设置的卡板，所述卡板之间对称装有紧固 螺钉，所述卡板上端右侧焊接有支撑柱，所述支撑柱右侧焊接有支撑架，所述支撑架顶端焊 接有导向环，所述支撑架右侧面上端固定安装有机架，所述机架上侧固定安装有电机，所述 电机中部安装有转盘，所述转盘侧面焊接有第一齿条，所述导向环内部套有滑杆，所述滑杆 下侧面焊接有第二齿条，所述滑杆上侧壁表面套有螺旋弹簧，所述滑杆左端焊接有敲击板， 所述卡板左右两侧面中部均固定安装有盛水盘，所述盛水盘下侧面固定安装有出液管，所 述出液管下端固定安装有出液头，所述出液管上安装有阀门，所述卡板前面对称安装有吸 板，所述卡板外侧面安装有旋转板，所述旋转板与吸板之间连接有收纳袋。 作为优选，所述出液头为锥形结构且表面均匀开有通孔，出液头为空心结构且与 出液管相通。 作为优选，所述盛水盘为空心结构且与出液管相通，盛水盘上表面为网状结构。 作为优选，所述旋转板与卡板之间铰接连接。 作为优选，所述旋转板为铁质材料制成，吸板为磁铁制成。 作为优选，所述收纳袋可折叠且为橡胶材料，两侧收纳袋可围成漏斗形结构。 作为优选，所述第一齿条分布在转盘外半周，第一齿条和第二齿条啮合配合，滑杆 内部开有供螺旋弹簧套接的槽，滑杆与导向环滑动配合。 与现有技术相比，本发明的有益效果是： 本发明通过电机的驱动，可以使用敲击板对树叶进行反复敲击，通过对树叶的敲 击，进而可以将树叶上残留的雨水进行震掉，方便对雨水进行合理利用，通过收纳袋的设 置，再通过旋转板与吸板的配合，从而使收纳袋形成漏斗状结构，对震落的雨水进行收集导 3 CN 111576546 A 说　明　书 2/3 页 向，使得雨水集中流向盛水盘，再通过阀门的控制，可以使用出液头对树木的根部进行合理 灌溉，进而将树叶上的雨水进行收集灌溉在根部，有效对水资源进行利用，更加节能，并且 平时的时候，可以通过旋转板与吸板的配合，对收纳袋进行收放，操作更加方便，本发明合 理利用电机的驱动使用敲击板对树叶上的雨水进行震掉，通过收纳袋实现对雨水的收集， 再通过出液头的导向，可以对树木的根部进行浇水，更加节约资源。 附图说明 图1为本发明的结构示意图。 图2为本发明使用时的示意图。 标号说明：1、紧固螺钉，2、出液头，3、阀门，4、出液管，5、盛水盘，6、吸板，7、支撑 柱，8、支撑架，9、机架，10、转盘，11、电机，12、第一齿条，13、第二齿条，14、滑杆，15、螺旋弹 簧，16、导向环，17、敲击板，18、收纳袋，19、旋转板，20、卡板。
