技术摘要：
本发明公开了一种可用于沙滩等软地质环境下避难所用抗震地基结构，包括地面、连接钢板、基槽、桩柱、防震层以及水泥胶层，其特征在于，所述地面的内部开凿有基槽，所述基槽的内部固定安装有连接钢板，所述连接钢板的底部固定安装有桩柱，所述桩柱的一侧固定安装有防震  全部
背景技术：
长久以来，传统的沙滩等软地质环境下避难所多采用较大下底面积的地基基础， 以此提高地基的荷载力，但此结构抗震能力较差，地震时，地基基础的底面直接承受着地壳 断裂或移位导致的地震波能量的冲击，底面积越大，直接受冲击的力度及断裂、位移的可能 性就越大，因此其抗震功效就差，近年来，我国发生了多起由地震造成的灾害，造成大量建 筑损坏，现今技术虽然对于建筑进行了加固，即使地震没有造成建筑坍塌，但建筑结构产生 形变，对于建筑的损坏是无法恢复的，使得建筑无法在进行使用，沙滩等软地质环境下避难 的传统地基结构铺设简单，没有良好的防护效果，不具有有效的减震性，且地基一体性差， 在产生震动时没有良好的牵制效果。
技术实现要素：

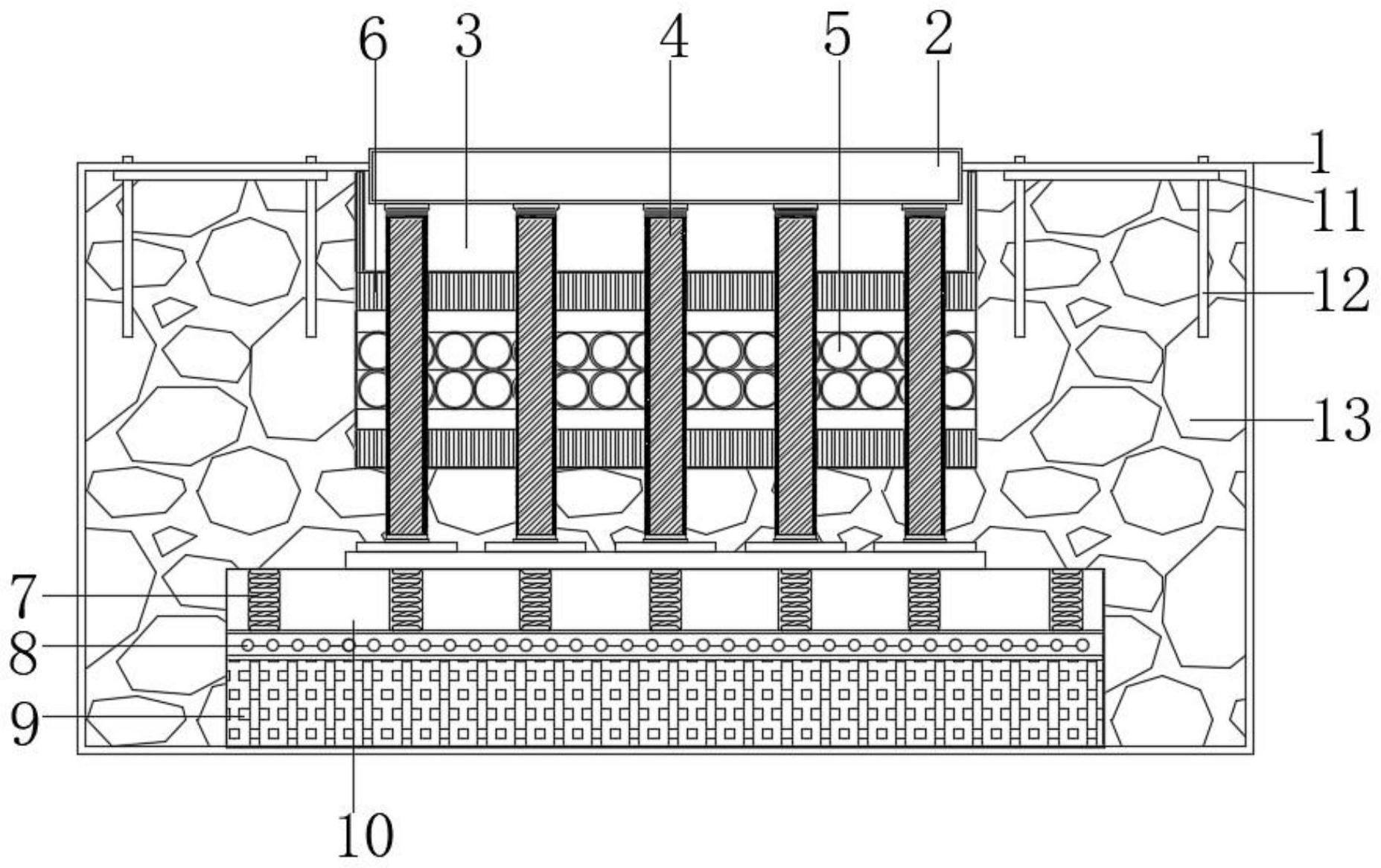

本发明要解决的技术问题是克服传统工艺的品质缺陷，提供一种可用于沙滩等软 地质环境下避难所用抗震地基结构，从而解决上述问题。 为实现上述目的，本发明提供如下技术方案：一种可用于沙滩等软地质环境下避 难所用抗震地基结构，包括地面、连接钢板、基槽、桩柱、防震层以及水泥胶层，所述地面的 内部开凿有基槽，所述基槽的内部固定安装有连接钢板，所述连接钢板的底部固定安装有 桩柱，所述桩柱的一侧固定安装有防震层，所述防震层的一侧固定安装有水泥胶层，所述桩 柱的底部开凿有底槽，所述底槽的内部固定安装有复位弹簧层，所述复位弹簧层的底部固 定安装有钢珠层，所述钢珠层的底部固定安装有橡胶球层，所述地面的内部固定安装有夯 实层，所述夯实层的内部固定安装有柱础，所述柱础的一侧固定安装有扁铁，所述扁铁贯穿 柱础的内部。 优选的，所述桩柱由隔震支座、加固水泥以及金属柱芯构成，所述桩柱顶部安装有 隔震支座，所述桩柱的内部表壁固定安装有加固水泥，所述加固水泥的内部固定安装有金 属柱芯。 优选的，所述防震层由滑槽、水平隔板以及大型钢球构成，所述防震层的内部开凿 有滑槽，所述滑槽的内部固定安装有大型钢球，所述大型钢球的一侧固定安装有水平隔板， 所述大型钢球设置有二十个，所述水平隔板设置有三个，且所述大型钢球按每排五个均匀 排列。 优选的，所述柱础有安装槽以及加强钢筋构成，所述柱础的表面开凿有安装槽，所 述安装槽的一侧开凿有加强钢筋，所述加强钢筋按照柱础的圆心均匀排列。 优选的，所述桩柱设置有五个，且在每个所述桩柱靠近顶端处均固定安装有防护 套，且防护套之间通过防震螺杆安装于连接钢板的底部。 3 CN 111576381 A 说　明　书 2/4 页 优选的，所述桩柱的顶端贯穿水泥胶层的表面。 优选的，所述金属柱芯内部和外部均通过加固水泥灌注。 与现有技术相比，本发明的有益效果如下：本发明结构紧凑，使用方便，功能实用， 本发明的桩柱通过金属柱芯增加其固定和坚固性，桩柱通过承重座有着良好的支撑性，金 属柱芯灌注加固水泥后便于增加其重量使其稳定，且保证顶部与建筑物的连接性，同时由 于本发明中有滑槽及放置在滑槽内的大型钢球，成本低廉而且牢固，本发明中柱础为预制 混凝土结构，柱础中还固定安装有加强钢筋，保证柱础的结构强度，通过在扁铁之间利用两 组螺栓贯穿定位，保证节点强度，当遇到地震时，地基内的橡胶轮胎层可以稳住建筑体的晃 动，同时复位弹簧层以及钢珠层由于震动会产生力，这个力同样在一定程度上减缓了建筑 体的晃动，使得建筑体的晃动程度始终保持在承压范围以内，最大程度上保护建筑结构，使 得建筑的力学特性保留，并且在震后，复位弹簧层以及钢珠层可以使得建筑最大程度上的 恢复原状，大大提高抗震性能，从而保证安全性能。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1是本发明结构示意图； 图2是本发明柱础的结构示意图； 图3是本发明桩柱的结构示意图； 图4是本发明防震层的结构示意图。 图中：1、地面；2、连接钢板；3、基槽；4、桩柱；41、隔震支座；42、加固水泥；43、金属 柱芯；5、防震层；51、滑槽；52、水平隔板；53、大型钢球；6、水泥胶层；7、复位弹簧层；8、钢珠 层；9、橡胶球层；10、底槽；  11、柱础；111、安装槽；112、加强钢筋；12、扁铁；13、夯实层。
