技术摘要：
本发明提供了一种OLED显示基板及其制作方法、显示面板、显示装置，属于显示技术领域。其中，OLED显示基板包括：衬底基板；位于衬底基板上的薄膜晶体管阵列层；位于所述薄膜晶体管阵列层远离所述衬底基板一侧的平坦层；位于所述平坦层上的第一电极；位于所述第一电极远  全部
背景技术：
OLED(Organic  Light-Emitting  Diode，有机发光二极管，简称OLED)显示装置由 于具有薄、轻、宽视角、主动发光、发光颜色连续可调、成本低、响应速度快、能耗小、驱动电 压低、工作温度范围宽、生产工艺简单、发光效率高及可柔性显示等优点，已被列为极具发 展前景的下一代显示技术。 相关技术中，OLED显示产品的像素界定层采用有机光阻制作，在OLED显示产品的 使用过程中，如果OLED显示产品受到紫外光照射，像素界定层会产生气体，侵蚀有机功能 层，使得有机功能层的边缘损坏不能发光，从而导致像素收缩，影响OLED显示产品的显示效 果。
技术实现要素：

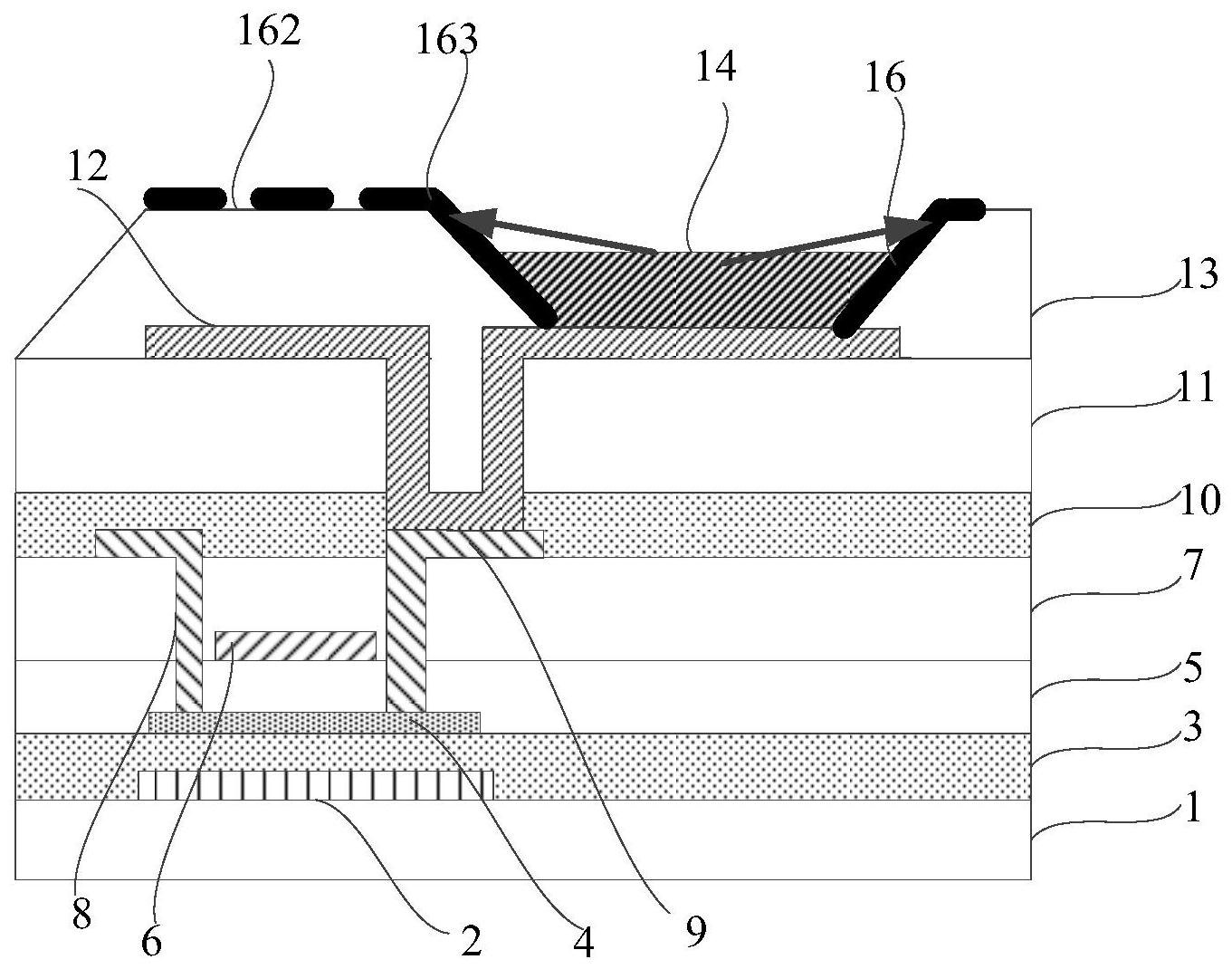

本发明要解决的技术问题是提供一种OLED显示基板及其制作方法、显示面板、显 示装置，能够保证OLED显示基板的显示效果。 为解决上述技术问题，本发明的实施例提供技术方案如下： 一方面，提供一种OLED显示基板，包括： 衬底基板； 位于衬底基板上的薄膜晶体管阵列层； 位于所述薄膜晶体管阵列层远离所述衬底基板一侧的平坦层； 位于所述平坦层上的第一电极； 位于所述第一电极远离所述衬底基板一侧的像素界定层，所述像素界定层限定出 像素区域； 位于所述像素界定层远离衬底基板一侧的有机功能层和第二电极； 其中，所述像素界定层的侧表面朝向所述像素区域的一侧设置有绝缘阻隔层。 一些实施例中，所述绝缘阻隔层采用无机绝缘材料。 一些实施例中，所述绝缘阻隔层采用氧化钼。 一些实施例中，所述像素界定层远离所述衬底基板一侧的表面设置有遮光层。 一些实施例中，所述遮光层包括多个间隔排布的遮光图形。 一些实施例中，所述绝缘阻隔层的厚度为200-400nm。 本发明的实施例还提供了一种显示面板，包括如上所述的OLED显示基板。 本发明的实施例还提供了一种显示装置，包括如上所述的OLED显示基板。 本发明的实施例还提供了一种OLED显示基板的制作方法，包括： 在衬底基板上形成薄膜晶体管阵列层； 3 CN 111584608 A 说　明　书 2/8 页 在所述薄膜晶体管阵列层远离所述衬底基板的一侧形成平坦层； 在所述平坦层上形成第一电极； 在所述第一电极远离所述衬底基板的一侧形成像素界定层，所述像素界定层限定 出像素区域； 在所述像素界定层的侧表面朝向所述像素区域的一侧形成绝缘阻隔层； 在所述像素界定层远离衬底基板的一侧形成有机功能层和第二电极。 一些实施例中，形成所述绝缘阻隔层包括： 采用遮光材料形成所述绝缘阻隔层。 一些实施例中，还包括： 在所述像素界定层远离所述衬底基板一侧的表面形成遮光层。 一些实施例中，利用遮光绝缘材料通过一次构图工艺形成所述绝缘阻隔层和所述 遮光层。 本发明的实施例具有以下有益效果： 上述方案中，在像素界定层的侧表面朝向像素区域的一侧设置有绝缘阻隔层，这 样在使用或者生产过程中，OLED显示基板受到紫外光照射，像素界定层产生气体时，绝缘阻 隔层能够避免像素界定层产生的气体侵蚀有机功能层，保护有机功能层的边缘不被损坏， 改善像素收缩的问题，保证OLED显示基板的显示效果。 附图说明 图1和图2为相关技术OLED显示基板的结构示意图； 图3-图6为本发明实施例OLED显示基板的结构示意图。 附图标记 1  衬底基板 2  遮光金属层 3 缓冲层 4  有源层 5 栅绝缘层 6 栅极 7  层间绝缘层 8  源极 9  漏极 10 钝化层 11  平坦层 12  第一电极 13  像素界定层 14  有机功能层 15  第二电极 16 绝缘阻隔层 161  遮光材料层 4 CN 111584608 A 说　明　书 3/8 页 162 间隔 163  遮光图形
