技术摘要：
本公开提供一种无线影音传输系统中的设备连接方法及系统，涉及图像传输领域，能够解决无线影音传输系统中的设备配对效率低的问题。具体技术方案为：获取目标设备参数信息；输出目标设备参数信息；接收用户通过终端设备触发的配对信息；根据配对信息中的待配对发射器的  全部
背景技术：
随着办公系统的自动化进程推广，产品演示、会议讨论等需要将多媒体文件宣贯 给更多的人的场景下，无线影音传输系统的运用愈发广泛。 如图1所示，无线影音传输系统由用于发射多媒体数据的发射器1和用于接收多媒 体数据的接收器2组成，发射器1主要用于视频图像的采集、编码和发送，接收器2用于视频 图像的接收、解码并发送至显示器进行显示。 在使用时，需要将发射器1和接收器2进行配对，然后，发射器1连接手机、电脑等视 频源3，将从视频源3采集的视频图像进行处理后发送给接收器2，接收器2连接投影仪或电 视机等显示设备4，对接收到的视频图像进行处理后发送给显示设备4进行显示。 目前，在进行发射器1和接收器2的配对时，需要用户手动按住发射器1中预设的配 对按键，从而使得发射器1和接收器2的配对。通过该种方式，如果待配对的发射器1和待配 对的接收器2数量较多，会使得配对时间较长且用户操作过于繁琐，从而导致配对效率较 低。
技术实现要素：

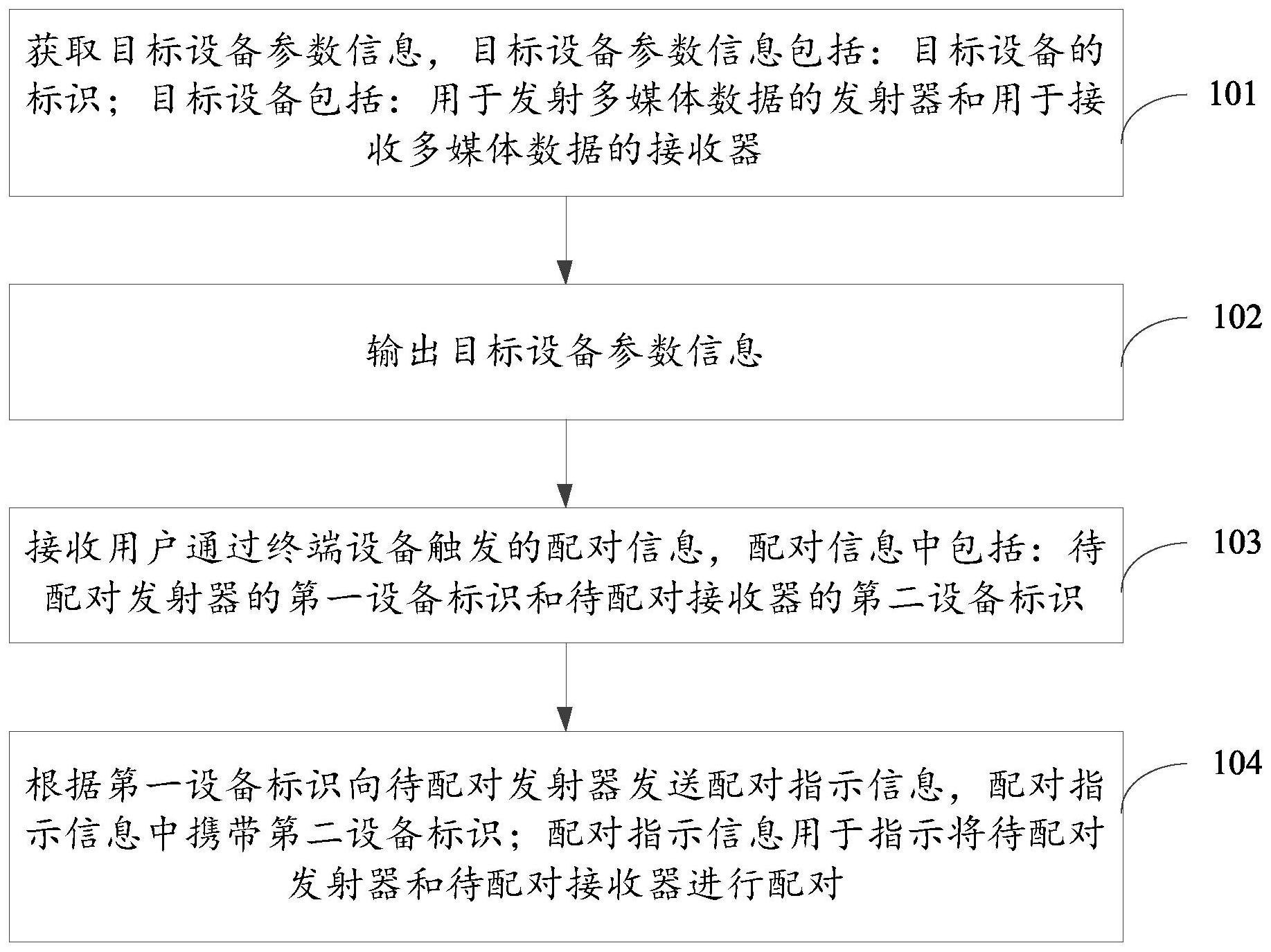

本公开实施例提供一种无线影音传输系统中的设备连接方法及系统，能够解决无 线影音传输系统中的设备配对效率低的问题。所述技术方案如下： 根据本公开实施例的第一方面，提供一种无线影音传输系统中的设备连接方法， 所述方法应用于终端设备，该方法包括： 获取目标设备参数信息，所述目标设备参数信息包括：目标设备的标识；所述目标 设备包括：用于发射多媒体数据的发射器和用于接收多媒体数据的接收器； 输出所述目标设备参数信息； 接收用户通过所述终端设备触发的配对信息，所述配对信息中包括：待配对发射 器的第一设备标识和待配对接收器的第二设备标识； 根据所述第一设备标识向所述待配对发射器发送配对指示信息，所述配对指示信 息中携带所述第二设备标识；所述配对指示信息用于指示将所述待配对发射器和所述待配 对接收器进行配对。 本公开实施例提供的无线影音传输系统中的设备连接方法，通过获取目标设备参 数信息，目标设备参数信息包括：目标设备的标识；目标设备包括：发射器和接收器；输出目 标设备参数信息；接收用户通过终端设备触发的配对信息，配对信息中包括：待配对发射器 的第一设备标识和待配对接收器的第二设备标识；根据第一设备标识向待配对发射器发送 配对指示信息，配对指示信息中携带第二设备标识；配对指示信息用于指示将待配对发射 4 CN 111601121 A 说　明　书 2/16 页 器和待配对接收器进行配对。在进行无线影音传输系统中的发射器和接收器的配对时，用 户只需在终端设备上操作即可，终端设备通过自身与发射器的数据传输，便可以控制发射 器实现与接收器的配对过程，无需用户去手动操作发射器，有效减少了用户的操作步骤，且 当要为多个发射器和多个接收器进行配对时，同样只需用户在终端设备上操作即可，从而 提升了配对的效率，有效提升了用户体验。 在一个实施例中，所述获取目标设备参数信息，包括： 接收设备参数信息，所述设备参数信息包括：设备的设备标识； 根据预设规则检测所述设备的设备标识中与所述目标设备对应的标识； 获取检测到的所述目标设备对应的标识，作为所述目标设备参数信息。 在一个实施例中，根据预设规则检测所述设备的设备标识中与所述目标设备所对 应的标识，包括： 检测所述设备的设备标识中与预设编码方式形成的设备标识相匹配的设备标识； 将匹配的所述设备标识作为所述目标设备的标识。 在一个实施例中，所述根据所述第一设备标识向所述待配对发射器发送配对指示 信息，包括： 检测所述配对信息中所包括的设备类型是否为发射器和接收器； 当检测到所述配对信息中所包括的设备类型为发射器和接收器，根据所述第一设 备标识向所述待配对发射器发送配对指示信息； 当检测到所述配对信息中所包括的设备类型不是发射器和接收器，输出提示信 息，所述提示信息用于提示所选设备类型有误无法进行配对。 在一个实施例中，所述方法还包括： 接收所述待配对发射器发送的响应信息，所述响应信息用于指示所述待配对接收 器与所述待配对发射器的配对结果。 在一个实施例中，所述方法还包括： 当所述响应信息指示所述待配对接收器与所述待配对发射器配对成功时，保存所 述配对关系。 在一个实施例中，所述获取目标设备参数信息，包括： 获取目标设备发送的红外脉冲信号，所述红外脉冲信号中携带所述目标设备参数 信息。 根据本公开实施例的第二方面，提供一种无线影音传输系统中的设备连接方法， 所述方法应用于发射多媒体数据的发射器，且所述发射器为待配对发射器，所述方法包括： 向终端设备发送设备参数信息，所述设备参数信息中包括：所述待配对发射器的 标识； 接收终端设备发送的配对指示信息，所述配对指示信息中携带待配对接收器的第 二设备标识；所述配对指示信息用于指示将所述待配对发射器和所述待配对接收器进行配 对；所述待配对接收器用于接收多媒体数据； 根据所述第二设备标识向所述待配对接收器发送配对请求信息。 本公开实施例提供的无线影音传输系统中的设备连接方法，待配对发射器接收终 端设备发送的用于指示将待配对发射器和待配对接收器进行配对的配对指示信息，配对指 5 CN 111601121 A 说　明　书 3/16 页 示信息中携带待配对接收器的第二设备标识；然后待配对发射器根据第二设备标识向待配 对接收器发送配对请求信息，此时，待配对发射器向待配对接收器发送的配对请求信息是 通过终端设备发送的，从而无需用户手动去操作待配对发射器，以让待配对发射器向待配 对接收器发送的配对请求信息，有效降低了配对的繁琐步骤，有效提升了配对效率。 在一个实施例中，所述方法还包括： 接收所述待配对接收器响应于所述配对请求信息的响应信息，所述响应信息指示 所述待配对接收器与所述待配对发射器的配对结果； 向所述终端设备发送所述响应信息。 根据本公开实施例的第三方面，提供一种无线影音传输系统中的设备连接装置， 所述装置应用于终端设备，所述装置包括：获取模块、输出模块、第一接收模块和第一发送 模块； 所述获取模块，用于获取目标设备参数信息，所述目标设备参数信息包括：目标设 备的标识；所述目标设备包括：用于发射多媒体数据的发射器和用于接收多媒体数据的接 收器； 所述输出模块，用于输出所述目标设备参数信息； 所述第一接收模块，用于接收用户通过所述终端设备触发的配对信息，所述配对 信息中包括：待配对发射器的第一设备标识和待配对接收器的第二设备标识； 所述第一发送模块，用于根据所述第一设备标识向所述待配对发射器发送配对指 示信息，所述配对指示信息中携带所述第二设备标识；所述配对指示信息用于指示将所述 待配对发射器和所述待配对接收器进行配对。 在一个实施例中，所述获取模块包括：接收子模块、第一检测子模块和第一获取子 模块； 所述接收子模块，用于接收设备参数信息，所述设备参数信息包括：设备的设备标 识； 所述第一检测子模块，用于根据预设规则检测所述设备的设备标识中与所述目标 设备对应的标识； 所述第一获取子模块，用于获取检测到的所述目标设备对应的标识，作为所述目 标设备参数信息。 在一个实施例中，所述第一检测子模块包括：第二检测子模块和确定子模块： 所述第二检测子模块，用于检测所述设备的设备标识中与预设编码方式形成的设 备标识相匹配的设备标识； 所述确定子模块，用于将匹配的所述设备标识作为所述目标设备的标识。 在一个实施例中，所述第一发送模块包括：第三检测子模块、发送子模块和输出子 模块； 所述第三检测子模块，用于检测所述配对信息中所包括的设备类型是否为发射器 和接收器； 所述发送子模块，用于当检测到所述配对信息中所包括的设备类型为发射器和接 收器，根据所述第一设备标识向所述待配对发射器发送配对指示信息； 所述输出子模块，用于当检测到所述配对信息中所包括的设备类型不是发射器和 6 CN 111601121 A 说　明　书 4/16 页 接收器，输出提示信息，所述提示信息用于提示所选设备类型有误无法进行配对。 在一个实施例中，所述第一接收模块，还用于：接收所述待配对发射器发送的响应 信息，所述响应信息用于指示所述待配对接收器与所述待配对发射器的配对结果。 在一个实施例中，所述装置还包括：保存模块； 所述保存模块，用于当所述响应信息指示所述待配对接收器与所述待配对发射器 配对成功时，保存所述配对关系。 在一个实施例中，所述获取模块包括：第二获取子模块； 所述第二获取子模块，用于获取目标设备发送的红外脉冲信号，所述红外脉冲信 号中携带所述目标设备参数信息。 根据本公开实施例的第四方面，提供一种无线影音传输系统中的设备连接装置， 所述装置应用于发射多媒体数据的发射器，且所述发射器为待配对发射器，所述装置包括： 第二发送模块和第二接收模块； 所述第二发送模块，用于向终端设备发送设备参数信息，所述设备参数信息中包 括：所述待配对发射器的标识； 所述第二接收模块，用于接收终端设备发送的配对指示信息，所述配对指示信息 中携带待配对接收器的第二设备标识；所述配对指示信息用于指示将所述待配对发射器和 所述待配对接收器进行配对；所述待配对接收器用于接收多媒体数据； 所述第二发送模块，用于根据所述第二设备标识向所述待配对接收器发送配对请 求信息。 在一个实施例中， 所述第二接收模块，还用于接收所述待配对接收器响应于所述配对请求信息的响 应信息，所述响应信息指示所述待配对接收器与所述待配对发射器的配对结果； 所述第二发送模块，还用于向所述终端设备发送所述响应信息。 根据本公开实施例的第五方面，提供一种无线影音传输系统，包括：终端设备、用 于发射多媒体数据的待配对发射器和用于接收多媒体数据的待配对接收器； 所述待配对发射器，用于向所述终端设备发送待配对发射器的设备参数信息； 所述待配对接收器，用于向所述终端设备发送待配对接收器的设备参数信息； 所述终端设备，用于获取目标设备参数信息，所述目标设备参数信息包括：目标设 备的标识；所述目标设备包括：发射器和接收器； 所述终端设备，用于输出所述目标设备参数信息； 所述终端设备，用于接收用户通过所述终端设备触发的配对信息，所述配对信息 中包括：待配对发射器的第一设备标识和待配对接收器的第二设备标识； 所述终端设备，用于根据所述第一设备标识向所述待配对发射器发送配对指示信 息，所述配对指示信息中携带所述第二设备标识；所述配对指示信息用于指示将所述待配 对发射器和所述待配对接收器进行配对； 所述待配对发射器，用于接收所述终端设备发送的配对指示信息；根据所述第二 设备标识向所述待配对接收器发送配对请求信息； 所述待配对接收器，用于接收所述待配对发射器发送的所述配对请求信息；根据 所述配对请求信息与所述待配对发射器配对。 7 CN 111601121 A 说　明　书 5/16 页 应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不 能限制本公开。 附图说明 此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本公开的实施 例，并与说明书一起用于解释本公开的原理。 图1是本公开实施例提供的无线影音传输系统的结构示意图； 图2是本公开实施例提供的一种无线影音传输系统中的设备连接方法的流程图； 图3是本公开实施例提供的一种无线影音传输系统中的设备连接方法的流程图； 图4是本公开实施例提供的一种无线影音传输系统中的设备连接方法的流程图； 图5是本公开实施例提供的一种无线影音传输系统中的设备连接方法的流程图； 图6是本公开实施例提供的一种无线影音传输系统中的设备连接方法的流程图； 图7是本公开实施例提供的一种无线影音传输系统中的设备连接方法的流程图； 图8是本公开实施例提供的一种无线影音传输系统中的设备连接方法的流程图； 图9是本公开实施例提供的一种无线影音传输系统中的设备连接方法的交互图； 图10是本公开实施例提供的无线影音传输系统的场景图； 图11是本公开实施例提供的无线影音传输系统中的接收器和发射器在终端设备 中显示的示意图； 图12是本公开实施例提供的无线影音传输系统中设备绑定后的示意图； 图13是本公开实施例提供的无线影音传输系统中设备配对后的终端设备显示示 意图； 图14是本公开实施例提供的无线影音传输系统中的设备连接装置的结构示意图； 图15是本公开实施例提供的无线影音传输系统中的设备连接装置中获取模块的 结构示意图； 图16是本公开实施例提供的无线影音传输系统中的设备连接装置中第一检测子 模块的结构示意图； 图17是本公开实施例提供的无线影音传输系统中的设备连接装置中第一发送模 块的结构示意图； 图18是本公开实施例提供的无线影音传输系统中的设备连接装置的结构示意图； 图19是本公开实施例提供的无线影音传输系统中的设备连接装置中获取模块的 结构示意图； 图20是本公开实施例提供的无线影音传输系统中的设备连接装置的结构示意图。
