技术摘要：

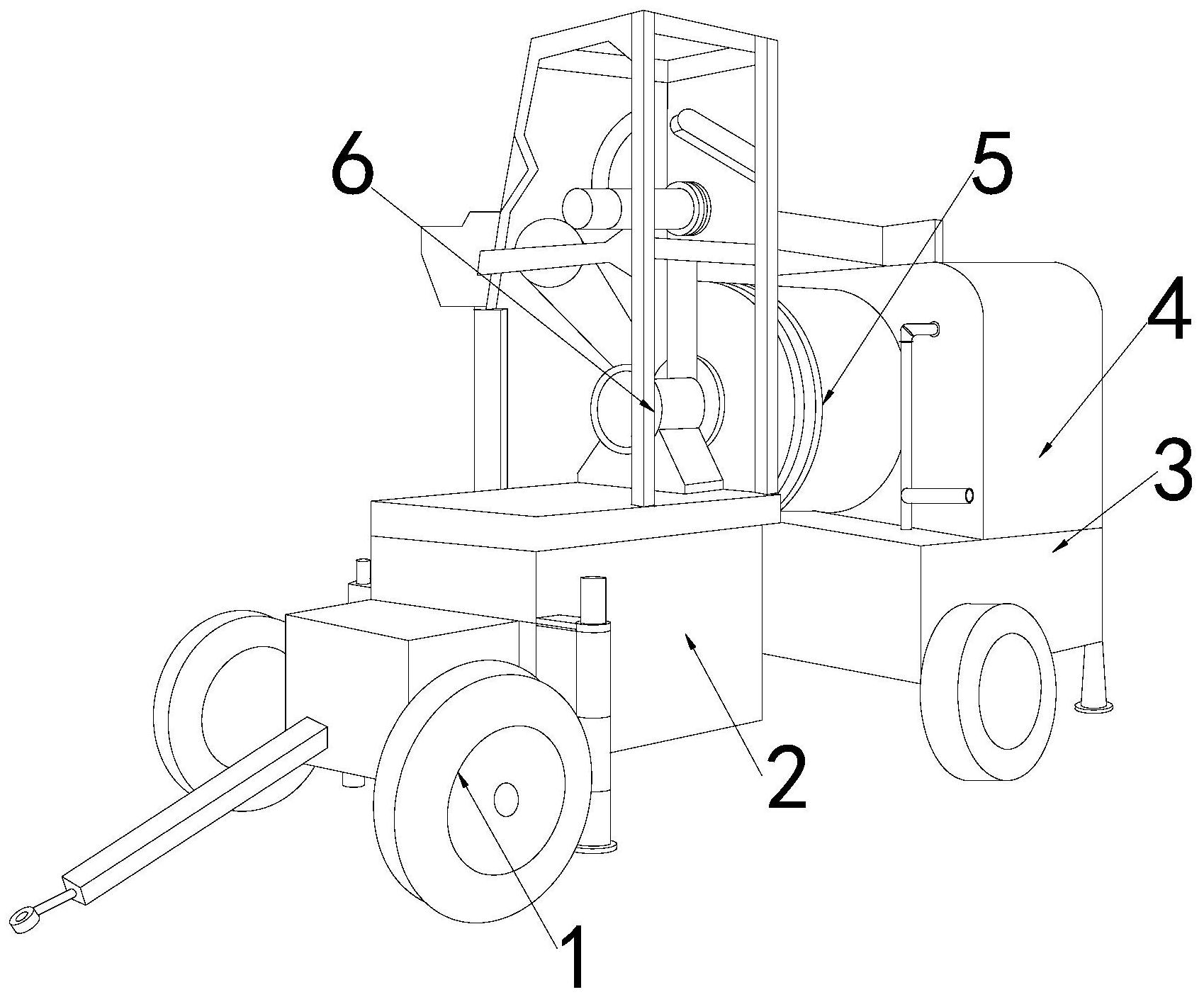

本发明公开了一种市政工程用搅拌机，其结构包括滚轮、配电箱、机架、集料室、搅拌桶、进料口，滚轮安装在机架两侧，从搅拌机的进料口有序的放入材料，由于砂石内部还有体积较大的砂石块由于重量较大沉淀在搅拌桶的底部，内部的液体产生的推力将体积较大的砂石，往粉碎  全部
背景技术：
为了减少车辆和自然因素对路面的损坏，现有的公路多数采用沥青路面，使用沥 青与砂石等不同的物料结合铺设在路面，为了保证沥青与砂石等不同材质能够充分的混 合，将沥青与砂石等同时放入沥青搅拌机内部对其进行搅拌铺设；现有技术中沥青搅拌机 对沥青与砂石进行搅拌混合时，由于砂石的大小不一，且沥青的油较强的黏度，体积较大的 砂石与沥青黏在一起易形成块状，搅拌结束之后直接将混合物铺设在路面上，没有及时处 理，沥青冷却黏在路面上容易导致路面凹凸不平，影响行车的安全。
技术实现要素：
为了解决上述技术沥青搅拌机对沥青与砂石进行搅拌混合时，由于砂石的大小不 一，且沥青的油较强的黏度，体积较大的砂石与沥青黏在一起易形成块状，搅拌结束之后直 接将混合物铺设在路面上，没有及时处理，沥青冷却黏在路面上容易导致路面凹凸不平，影 响行车的安全，本发明提供一种市政工程用搅拌机。 为了实现上述目的，本发明是通过如下的技术方案来实现：一种市政工程用搅拌 机，其结构包括滚轮、配电箱、机架、集料室、搅拌桶、进料口，所述滚轮安装在机架两侧，且 与机架活动配合，所述配电箱焊接在机架左侧，所述集料室垂直固定在机架的顶部，所述搅 拌桶的右侧嵌套在集料室左侧，所述进料口开设在搅拌桶左侧中部。 所述搅拌桶内部设有轴承、搅拌头、齿牙、粉碎装置，所述轴承贯穿搅拌头中部且 活动配合，所述齿牙焊接在搅拌头的末端，所述粉碎装置固定在搅拌桶内底部偏右。 作为本发明的进一步改进，所述粉碎装置设有斜板、进料槽、破碎辊、出料槽，所述 斜板与粉碎装置右侧底部嵌固连接，且位于进料槽下部，所述进料槽开设在粉碎装置右侧 中部，所述出料槽开设在粉碎装置顶部偏左位置，所述破碎辊嵌套在出料槽右侧，所述斜板 的右侧高度比左侧的高度低，且右侧为薄板状。 作为本发明的进一步改进，所述破碎辊设有主破碎头、次破碎头、齿牙板、刀头、卡 槽、卡块、弹簧，所述主破碎头与破碎辊内壁活动卡合，且主破碎头设于次破碎头顶部，所述 齿牙板焊接在破碎辊内底部，所述刀头焊接在主破碎头和次破碎头的外壁四周，所述卡槽 凹陷在主破碎头外壁，所述卡块通过弹簧与卡槽内壁活动卡合，所述卡块设有四个，均匀分 布在主破碎头外部四周。 作为本发明的进一步改进，所述刀头设有尖角凸块、凹槽，所述尖角凸块焊接在刀 头两侧的表面，所述凹槽凹陷在刀头两侧表面，且位于尖角凸块之间，所述尖角凸块设有多 个，不规则分布在表面，且为尖角形状。 作为本发明的进一步改进，所述卡块设有推块槽、推块、压缩弹簧，所述推块槽开 设在卡块右侧，所述推块通过压缩弹簧与推块槽活动卡合，所述推块槽底部为开口状，且内 3 CN 111576144 A 说　明　书 2/4 页 部的空心结构体积比推块大。 作为本发明的进一步改进，所述推块设有开口、支撑板、刮头、支撑柱，所述开口开 设在推块右侧表面中部，所述支撑板与开口内壁活动卡合，所述刮头安装在支撑板末端，所 述支撑柱固定在支撑板底部，且与开口活动卡合，所述支撑板设有两个，且为橡胶材质，具 有柔韧性，所述支撑柱为硅胶材质。 有益效果 与现有技术相比，本发明具有如下有益效果： 1、对路面进行铺设沥青时，从搅拌机的进料口有序的放入材料，由于砂石内部还 有体积较大的砂石块由于重量较大沉淀在搅拌桶的底部，内部的液体产生的推力将体积较 大的砂石，往粉碎装置的斜板上推，接着砂石从装置的进料槽进入，破碎头之间的尖角凸块 将砂石粉碎，粉碎完的砂石与沥青相结合，搅拌结束之后进入到集料室中，进行铺设，对体 积较大的砂石进行粉碎，防止体积较大的砂石与沥青黏在一起易形成块状，搅拌结束之后 没有对砂进行处理，直接将沥青与砂石的混合物铺设在路面上，没有及时处理，沥青冷却黏 在路面上容易导致路面凹凸不平，影响行车的安全。 2、由于卡块往下压的时候沥青液体会进入到卡槽内壁，卡块移出卡槽，压缩弹簧 回弹带动推块弹出，推块弹出支撑柱将支撑板弹开，支撑板弹开与卡槽内壁相接触，支撑板 的刮头将卡槽内壁的沥青刮除，支撑板的刮头反复与卡槽内壁相接触，更好的将黏在卡槽 内壁的沥青刮除，防止沥青堆积凝固，导致卡块不能进行弹开缩回，影响正常与齿牙相接 触。 附图说明 图1为本发明一种市政工程用搅拌机的结构示意图。 图2为本发明一种搅拌桶侧视的结构示意图。 图3为本发明一种粉碎装置侧视的结构示意图。 图4为本发明一种破碎辊侧视的结构示意图。 图5为本发明一种刀头侧视的结构示意图。 图6为本发明一种卡块侧视的结构示意图。 图7为本发明一种推块侧视的结构示意图。 图中：滚轮-1、配电箱-2、机架-3、集料室-4、搅拌桶-5、进料口-6、轴承-51、搅拌 头-52、齿牙-53、粉碎装置-54、斜板-a1、进料槽-a2、破碎辊-a3、出料槽-a4、主破碎头-b1、 次破碎头-b2、齿牙板-b3、刀头-b4、卡槽-b5、卡块-b6、弹簧-b7、尖角凸块-c1、凹槽-c2、推 块槽-d1、推块-d2、压缩弹簧-d3、开口-e1、支撑板-e2、刮头-e3、支撑柱-e4。
