技术摘要:
本发明公开了一种防脱落消防喷头,其结构包括衔接端、框架、密封盖、分散片、支撑机构,衔接端与框架相焊接,密封盖与框架相连接,分散片安装于框架的底部位置,支撑机构与框架嵌固连接,当玻璃管遇到火焰爆裂时,通过收缩机构能够对爆出的碎片进行阻挡,从而使收缩机 全部
背景技术:
防脱落消防喷头主要是安装于建筑物内的防火设备,当感应到火灾时,通过防脱 落消防喷头上玻璃管内部的液体受热膨胀将玻璃管撑爆,则会使消防碰头的顶盖失去玻璃 管的支撑被冲出水冲落,从而使冲出的水能够在出水圆盘的作用下向四周呈抛物状喷洒, 故而能够对着火区域进行快速灭火,是生活中的常见设备,基于上述描述本发明人发现,现 有的一种防脱落消防喷头主要存在以下不足,例如: 由于防脱落消防喷头碰到火情是通过爆裂玻璃管使内部的水源向外喷出,以至于 爆裂破碎的玻璃碎片会跟随高速喷出的水流向四周喷出,若安装于狭小走廊的防脱落消防 喷头爆裂,则会使喷出的玻璃碎片撞击墙体进行反弹,从而使反弹的玻璃碎片容易对正在 逃离现场的人员造成伤害。
技术实现要素:

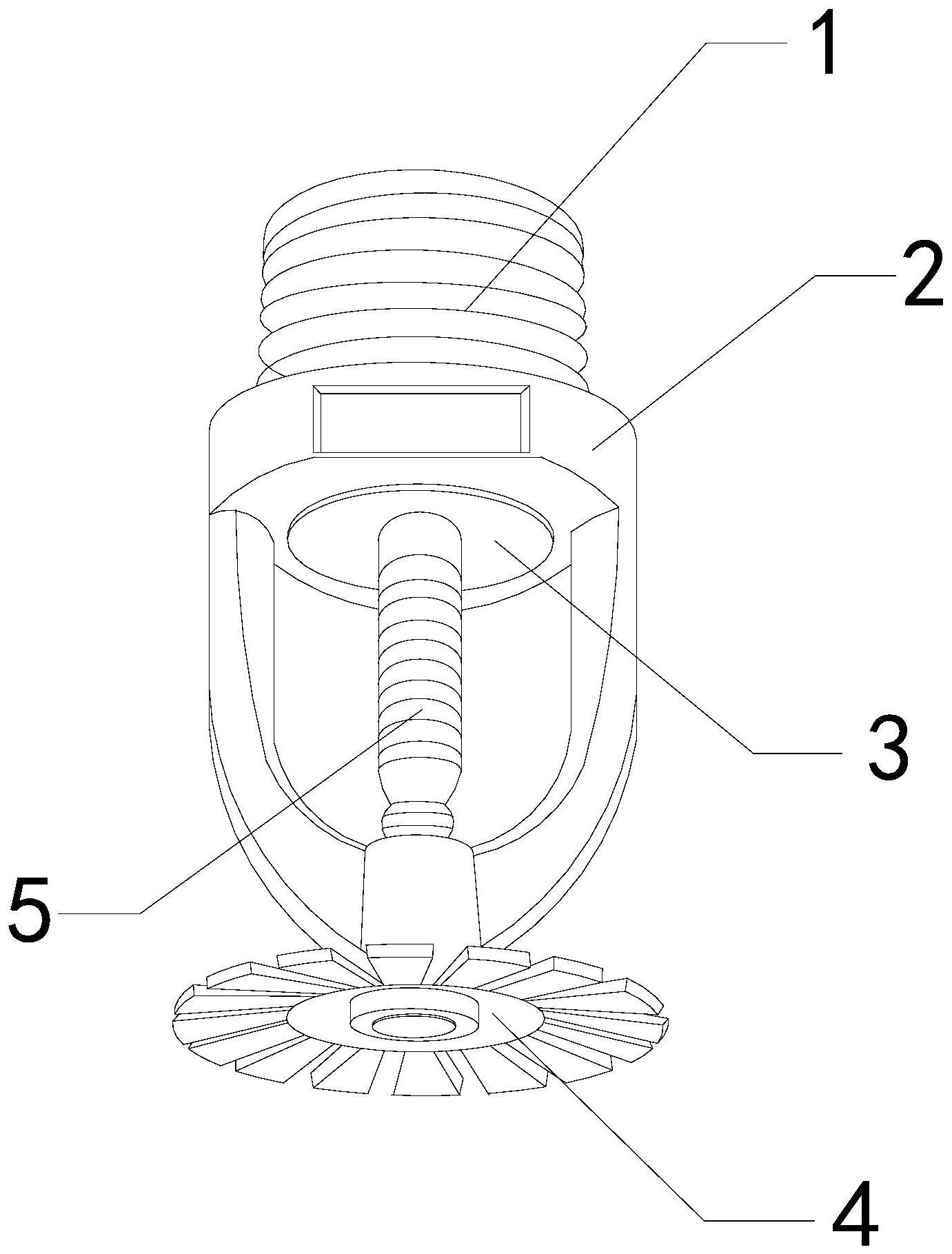

针对上述问题,本发明提供一种防脱落消防喷头。 为了实现上述目的,本发明是通过如下的技术方案来实现:一种防脱落消防喷头, 其结构包括衔接端、框架、密封盖、分散片、支撑机构,所述衔接端与框架相焊接,所述密封 盖与框架相连接,所述分散片安装于框架的底部位置,所述支撑机构与框架嵌固连接;所述 支撑机构包括顶块、收缩机构、玻璃管、底块,所述收缩机构安装于顶块与底块之间,所述玻 璃管的一端与顶块嵌固连接,且玻璃管的另一端与底块相连接。 作为本发明的进一步优化,所述收缩机构包括开合板、接触板、导液管、结合环,所 述开合板与结合环铰链连接,所述接触板与开合板为一体结构化结构,所述导液管贯穿于 开合板与接触板内部,所述导液管呈弧形结构。 作为本发明的进一步优化,所述接触板包括贯穿腔、板体、挡板,所述贯穿腔与板 体为一体化结构,所述挡板与贯穿腔嵌固连接,所述挡板设有两个,且均匀的在板体的两侧 呈对称分布。 作为本发明的进一步优化,所述贯穿腔包括外框、内框、承接块、弹力条、阻挡球, 所述内框的背面与外框的内部侧面相贴合,所述承接块与外框为一体化结构,所述弹力条 安装于承接块的内壁上端,所述阻挡球嵌固于弹力条的上端位置,所述阻挡球呈圆形结构。 作为本发明的进一步优化,所述阻挡球包括贴合面、弹性条、中心块,所述贴合面 通过弹性条与中心块相连接,所述贴合面设有两个,且均匀的在中心块的左右两侧呈对称 分布。 作为本发明的进一步优化,所述贴合面包括摆动板、活动环、弹力片、底面,所述摆 动板与活动环铰链连接,所述活动环与底面活动卡合,所述弹力片安装于摆动板与底面之 间,所述摆动板设有两个,且均匀的在活动环的两侧呈对称分布。 3 CN 111589032 A 说 明 书 2/4 页 作为本发明的进一步优化,所述摆动板包括减触面、板面,所述减触面与板面为一 体化结构,所述减触面呈三角形结构。 本发明具有如下有益效果: 1、当玻璃管遇到火焰爆裂时,通过收缩机构能够对爆出的碎片进行阻挡,从而使 收缩机构爆裂产生的碎片不会跟随水流一同喷出,且通过喷出水流对顶块产生的推力,能 够使收缩机构向下收缩,从而使水流能够顺利喷出对火焰进行扑灭。 2、通过阻挡球上的弹性条能够向外推动贴合面,从而使贴合面始终与外框的内壁 能够紧密贴合,有效的防止了贴合面长期暴露在空气中出现氧化磨损,导致外部的粉尘通 过贴合面与外框内壁之间产生的缝隙进入支撑机构内部的情况。 附图说明 图1为本发明一种防脱落消防喷头的结构示意图。 图2为本发明支撑机构正视半剖面的结构示意图。 图3为本发明收缩机正视构剖面图的结构示意图。 图4为本发明接触板的结构示意图。 图5为本发明贯穿腔正视半剖面的结构示意图。 图6为本发明阻挡球正视剖面的结构示意图。 图7为本发明贴合面正视剖面的结构示意图。 图8为本发明减触面正视剖面的结构示意图。 图中:衔接端-1、框架-2、密封盖-3、分散片-4、支撑机构-5、顶块-51、收缩机构- 52、玻璃管-53、底块-54、开合板-a1、接触板-a2、导液管-a3、结合环-a4、贯穿腔-a21、板体- a22、挡板-a23、外框-b1、内框-b2、承接块-b3、弹力条-b4、阻挡球-b5、贴合面-b51、弹性条- b52、中心块-b53、摆动板-c1、活动环-c2、弹力片-c3、底面-c4、减触面-c11、板面-c12。
