技术摘要：
本发明提供一种带有余热回收功能的印刷行业用废气VOC处理设备，属于环保处理技术领域，包括气体回收机构，气体回收机构的一端固定安装有气体处理机构，气体处理机构的一端固定安装有热电转换机构，气体回收机构的侧壁表面固定安装有废气处理机构，气体回收机构包括与地  全部
背景技术：
VOC是挥发性有机化合物的英文缩写。普通意义上的VOC就是指挥发性有机物；但 是环保意义上的定义是指活泼的一类挥发性有机物，即会产生危害的那一类挥发性有机物 VOC废气是有毒、有害的气体，释放在空气中不仅会造成严重的环境污染，而且人体若长期 接触或吸入，将会给神经系统及造血功能带来严重危害，甚至引发癌变及其他严重疾病直 至死亡。它还是造成大气臭氧浓度上升，形成区域性光化学烟雾、酸雨和雾霾复合污染的重 要原因之一。 1)现有的VOC气体处理过程中无法将气体进行处理和净化，处理过程中处理效果 较为不便，且现有的VOC气体在日常处理过程中不便于将废气进行气体回收处理，且回收处 理时的处理效果不佳，传统的气体回过程中的气体内部所含的颗粒物较大，不便于进行过 滤处理； 2)现有的VOC气体在处理时，不便于将气体内所含的可燃物进行点燃，从而造成一 部分热量不能够利用起来，导致热量损失，且现有的VOC气体处理过程中不便于将气体进行 热电交换，不便于将气体进行燃烧处理，燃烧过程中的热量不能回收一部分热量，作为发电 的动力来进行使用。
技术实现要素：

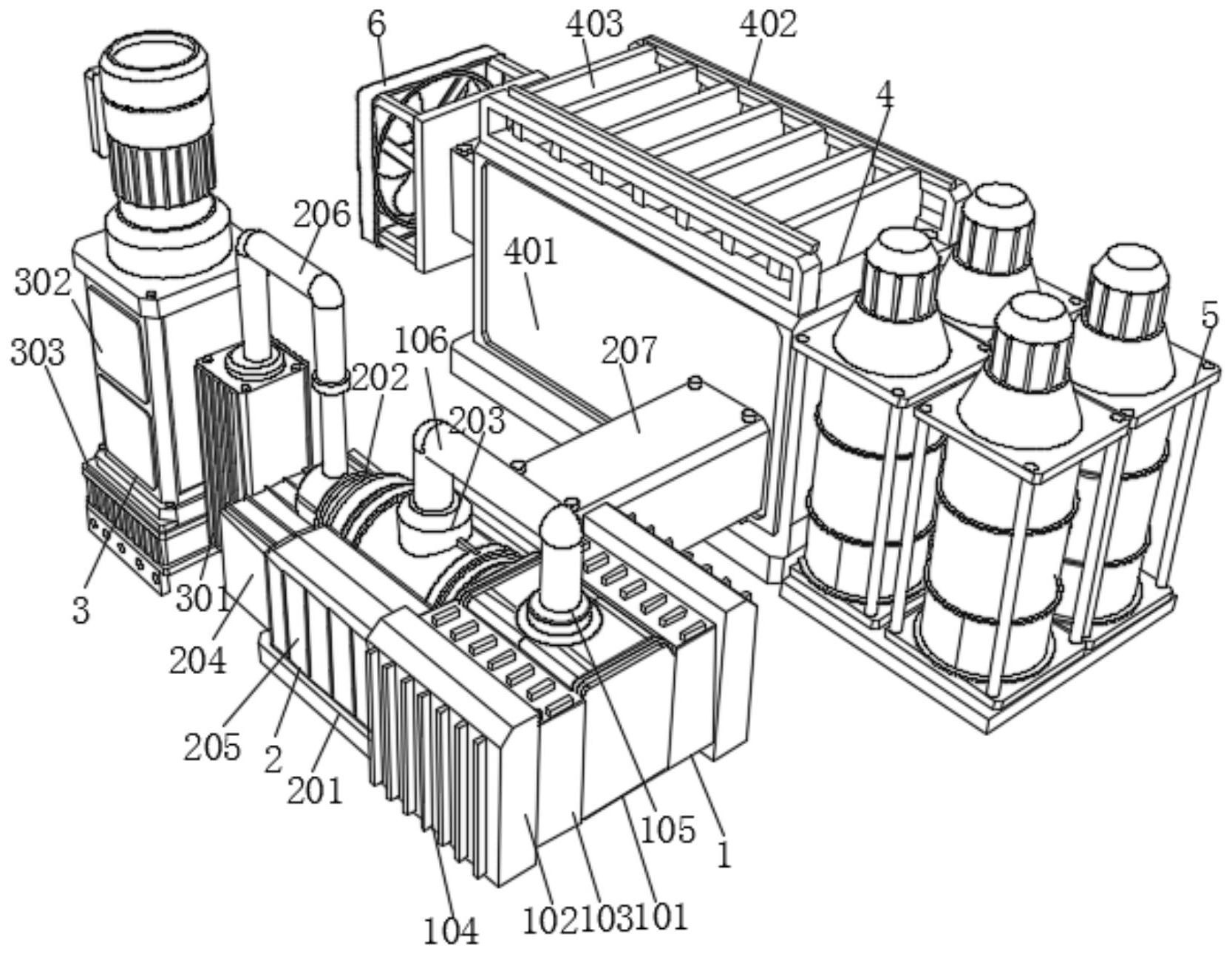

本发明的目的在于提供一种带有余热回收功能的印刷行业用废气VOC处理设备， 旨在解决现有技术中的现有的现有的VOC气体处理过程中无法将气体进行处理和净化，处 理过程中处理效果较为不便，且现有的VOC气体在日常处理过程中不便于将废气进行气体 回收处理，且回收处理时的处理效果不佳，传统的气体回过程中的气体内部所含的颗粒物 较大，不便于进行过滤处理的问题。 为实现上述目的，本发明提供如下技术方案：包括气体回收机构，所述气体回收机 构的一端固定安装有气体处理机构，所述气体处理机构的一端固定安装有热电转换机构， 所述气体回收机构的侧壁表面固定安装有废气处理机构； 所述气体回收机构包括与地面支撑固定的支撑基座，所述支撑基座的顶端中部固 定安装有用于吸气的气体回收箱，所述气体回收箱的侧壁两边侧均固定安装有吸气风箱， 两个所述吸气风箱的背面均固定安装有风管，两个所述风管的端头处均分别与气体回收箱 的两侧外壁表面固定连接，所述吸气风箱的正表面嵌设有过滤风板，所述吸气风箱的内部 均固定安装有用于过滤气体的过滤滤芯，所述过滤滤芯的嵌接设置在吸气风箱的内侧且端 头处与气体回收箱的边侧接触，所述气体回收箱的内部填充设有活性炭。 为了使得实现气体输送与回收的目的，作为本发明一种优选的，所述气体回收箱 4 CN 111569649 A 说　明　书 2/5 页 的顶部开设有圆形的气体导出孔，所述气体导出孔的表面固定密封连通设有负压抽气泵， 所述负压抽气泵的出风端密封连通设有第一出气导管，所述第一出气导管的一端固定安装 有第一气体输送弯管，所述第一气体输送弯管的一端固定安装有输气阀门。 为了使得实现气体进行换热处理，作为本发明一种优选的，所述气体处理机构包 括与气体回收箱的背面底部安装固定的支撑底板，所述支撑底板的底端中部横向固定安装 有换热罐，所述换热罐的一端中部开设有注气通孔，所述注气通孔的表面固定安装有与第 一气体输送弯管的端头密封连通的密封法兰，所述换热罐的内部固定安装有用于对VOC气 体进行燃烧的燃烧器，所述燃烧器的底部固定安装有催化床，所述催化床的底端与换热罐 的罐体底部表面固定连接，所述换热罐的正表面密封连通设有换热器，所述换热器，所述换 热罐的罐体侧壁两边侧均密封连通设有气体吸附箱，所述气体吸附箱的内部填充设有有吸 附剂。 为了使得便于将燃烧过程中的剩余热量再次进行热交换处理，作为本发明一种优 选的，所述换热器的顶部边侧密封连通设有换热气体输送管，所述换热气体输送管的一端 固定安装有热电转换机构，所述热电转换机构包括与换热气体输送管密封连通的余热锅 炉，所述余热锅炉的侧壁表面固定安装有蒸汽轮发电机，所述蒸汽轮发电机的底部固定安 装有蒸汽加热器，所述蒸汽加热器的底部通过固定安装设有的底座与地面支撑固定。 为了使得便于将燃烧过后的废气进行过滤处理，作为本发明一种优选的，所述换 热罐的侧壁表面固定连通设有废气导出管，所述废气导出管的一端固定安装有废气处理机 构，所述废气处理机构的一端固定安装有废气处理箱，所述废气处理箱的顶部表面两边侧 均固定安装有布袋支撑托架，两个所述布袋支撑托架之间均固定安装有若干个除尘布袋， 所述废气处理箱的侧壁表面固定安装有光氧生物一体机，所述废气处理箱的一端密封连通 安装有抽气风机。 为了使得方便进行控制，作为本发明一种优选的，所述气体回收箱的一端固定安 装有PLC控制器，所述负压抽气泵、燃烧器和抽气风机均与PLC控制器电性连接。 与现有技术相比，本发明的有益效果是： 1)通过设有的气体回收机构、气体回收箱和吸气风箱方便在日常使用过程中对 VOC气体进行过滤处理，通过设有的吸气风箱方便将气体进行吸入，并且在吸气风箱内部所 设置的过滤风板的作用下即可将VOC气体内部所含的大型颗粒物再进行过滤处理，以便滤 除气体中的污染物，并且通过设有的风管、负压抽气泵和第一气体输送弯管便于在将VOC气 体过滤完毕后再次进行过滤处理，并导入进气体处理机构内再进行过滤。提高对气体的处 理效果； 2)通过设有的换热器、换热罐和换热气体输送管便与将过滤完毕后的气体进行输 送到换热罐中进行热交换处理，通过换热罐内部所设置的烧器和催化床方便将废气在罐体 内部进行加热燃烧处理，并在燃烧时实现与换热器的热交换，通过设有的换热机构方便将 该VOC气体产生的热量进行热电化处理，通过设有的余热锅炉和蒸汽轮发热电机便于将换 热过程中所产生的热量传导至余热锅炉的内部，经过底部所设置的蒸汽加热器的作用下产 生的水蒸气实现对蒸汽轮发电机的热电化驱动，在热电化驱动的过程中继而产生电能，达 到热量转化回收的目的； 3)通过设有的废气处理机构、废气处理箱、除尘布袋光氧生物一体机和抽气风机 5 CN 111569649 A 说　明　书 3/5 页 便于将气体进行导出，通过所设置的除尘布袋、光氧生物一体机和抽气风机便于在使用过 程中将燃烧过后的气体进行过滤处理，气体经过除尘布袋、光氧生物一体机和抽气风机方 便将废气内部的污染物做最终的处理。 附图说明 附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实 施例一起用于解释本发明，并不构成对本发明的限制。在附图中： 图1为本发明的示意图； 图2为本发明背面结构示意图； 图3为本发明侧面结构示意图； 图4为本发明俯视结构示意图； 图5为本发明过滤风板构结构示意图。 图中：1、气体回收机构；101、气体回收箱；102、吸气风箱；103、风管；104、过滤风 板；105、负压抽气泵；106、第一气体输送弯管；107、输气阀门；2、气体处理机构；201、支撑底 板；202、换热罐；203、密封法兰；204、换热器；205、气体吸附箱；206、换热气体输送管；207、 废气导出管；3、热电转换机构；301、余热锅炉；302、蒸汽轮发电机；303、底座；304、蒸汽加热 器；4、废气处理机构；401、废气处理箱；402、布袋支撑托架；403、除尘布袋；5、光氧生物一体 机；6、抽气风机。
