技术摘要：
本发明提供一种任意架设全站仪的巷道测量方法，包括：架设全站仪，向该全站仪输入虚拟基准点11A、虚拟基准点11B；选择至少两个控制点的位置以形成绘图准线；调用该虚拟基准点11A、该虚拟基准点11B分别作为全站仪中的测量设置点和后视点，依次照准控制点及测量目标进行  全部
背景技术：
随着我国经济建设的大规模进行，矿山业迅速发展，在国民经济中的比重不断提 高，其支柱产业地位逐步确定，对整个国民经济发展的推动作用越来越突出。 采用全站仪对巷道及进路进行实测，根据实测数据编制实测图，该实测图可准确 反映井下巷道的实际情况，提供过程控制施工质量依据的同时，也为后续开采提供依据，传 统使用全站仪对巷道进行测量的方法，需将全站仪架设在控制点下方，当发生无中线或中 线线绳无法快速悬吊的现象时，会导致无法进行巷道实测的情况，若想继续测量则必须支 导线或者重新布置控制点，操作繁杂；并且这种传统将全站仪架设在控制点下方的方法无 法对巷道内测不到的不通视角进行准确测量。 因此，亟需一种无需接中线即可达到快速设站目的，快速进行巷道实测、防止突发 情况无法测量、减轻测量作业人员工作量的任意架设全站仪的巷道测量方法。
技术实现要素：

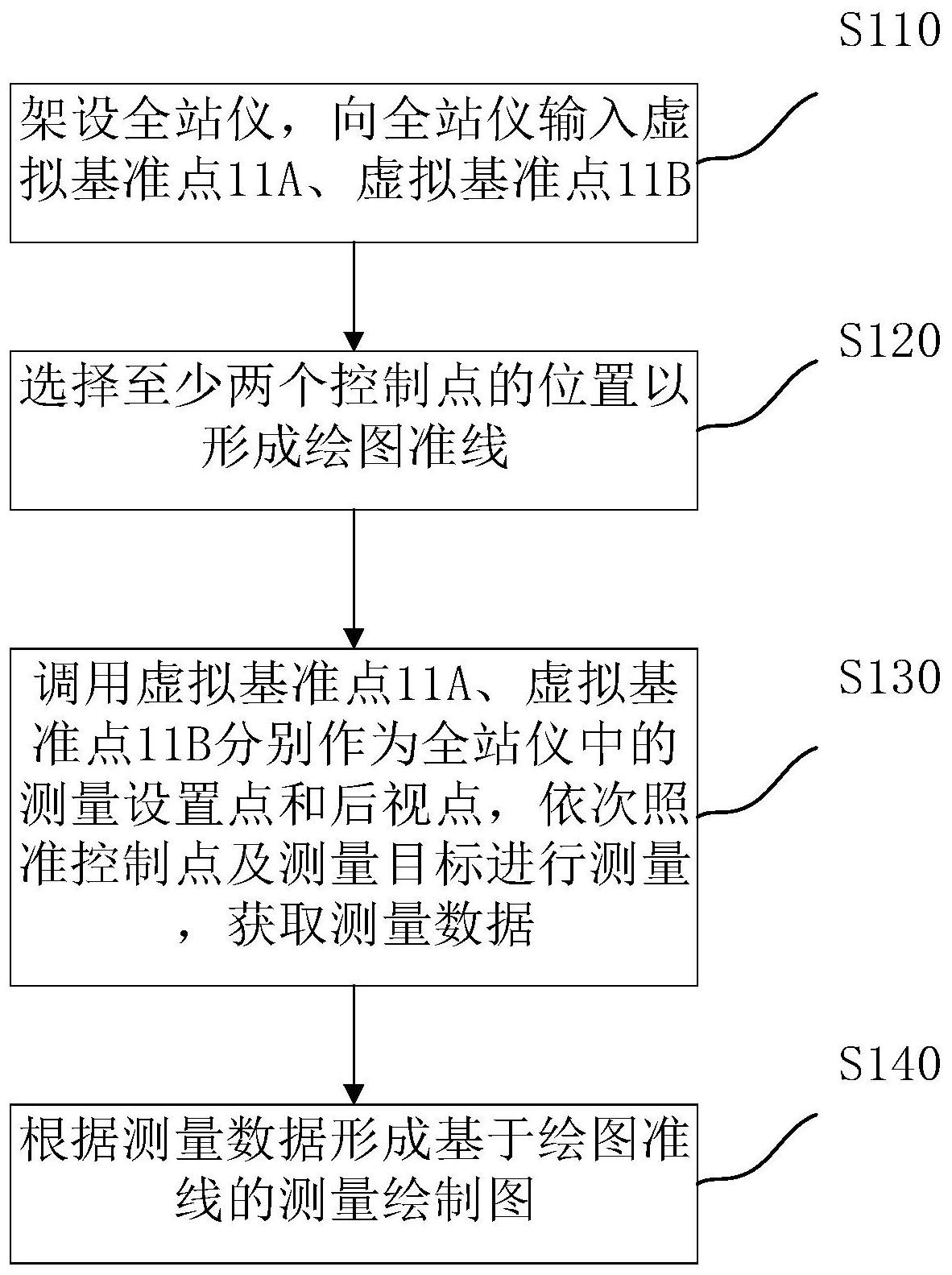

鉴于上述问题，本发明的目的是提供一种任意架设全站仪的巷道测量方法，以解 决传统使用全站仪对巷道进行测量的方法，需将全站仪架设在控制点下方，当发生无中线 或中线线绳无法快速悬吊的现象时，会导致无法进行巷道实测的情况，若想继续测量则必 须支导线或者重新布置控制点，操作繁杂；并且这种传统必须将全站仪架设在控制点下方 的方法无法对巷道内测不到的不通视角进行准确测量的问题。 本发明提供的任意架设全站仪的巷道测量方法，其特征在于，包括： 架设全站仪，向所述全站仪输入虚拟基准点11A、虚拟基准点11B；其中，所述虚拟 基准点11A为所述全站仪所处位置的坐标，所述虚拟基准点11B为预设位置的坐标； 选择至少两个控制点的位置以形成绘图准线； 调用所述虚拟基准点11A、所述虚拟基准点11B分别作为所述全站仪中的测量设置 点和后视点，依次照准所述控制点及测量目标进行测量，获取测量数据；其中，所述测量目 标为巷道中预设的测量点； 根据所述测量数据形成基于所述绘图准线的测量绘制图。 优选地，在选择至少两个控制点的位置以作为绘图准线的过程中， 测量出控制点的位置至仪器的高差，通过控制点的高程推算出所述全站仪的高， 并将所述全站仪的高输入所述全站仪中。 优选地，所述控制点为在中线点中选取出的点；所述中线点为在预设范围内与所 述全站仪通视的点。 优选地，所述预设范围为巷道掘进中线长度的范围内。 4 CN 111578915 A 说　明　书 2/5 页 优选地，在依次照准所述控制点及测量目标进行测量的过程中， 打开激光指向；且，照准所述控制点及测量目标与全站仪采集数据配合进行，若出 现激光束穿过所述控制点的情况，所述全站仪与所述测量目标作对应调整。 优选地，所述预设的测量点为构成巷道平面轮廓特征的点，至少包括巷道边帮的 测量点、巷道顶、底板标高和腰线标高，且，在依次照准测量目标进行测量的过程中， 先测量巷道边帮的测量点，再测量所述巷道顶、底板的标高和所述腰线的标高。 优选地，在根据所述测量数据形成基于所述绘图准线的测量绘制图的过程中， 将所述测量数据存入文件夹； 将所述文件夹输入至成图软件，所述成图软件形成绘制图； 基于所述绘图准线将所述绘制图粘贴至cad图纸以形成最终巷道测量图纸。 优选地，在所述成图软件形成绘制图的过程中， 采用样条曲线将所述巷道边帮的测量点连接形成墙体边线，采用圆圈标记所述控 制点，并删去除所述巷道顶、底板标高与所述腰线标高之外的实测点标高。 优选地，在基于所述绘图准线将所述绘制图粘贴至cad图纸以形成最终巷道测量 图纸的过程中， 以所述控制点作为基点，带基点复制所述绘制图粘贴至cad图纸； 以基点为轴心和参照旋转所述绘制图至所述绘图准线上，并将所述墙体边线、巷 道顶、底板标高与所述腰高放置在所述cad图纸各自的图层中，形成最终巷道测量图纸；其 中，所述绘图准线为在cad图纸上连接所述控制点的线。 优选地，所述全站仪采用索佳CX-52型号全站仪。 从上面的描述可知，本发明提供的任意架设全站仪的巷道测量方法，先向全站仪 输入虚拟基准点11A、虚拟基准点11B，再选择至少两个控制点的位置以作为绘图准线，全站 仪中的测量设置点调用选取所述虚拟基准点11A，后视点调用虚拟基准点11B，依次照准控 制点及测量目标进行测量，并将测量数据存储至文件夹中，将文件夹输入至成图软件，该成 图软件形成绘制图，并将绘制图粘贴至cad图纸以形成最终巷道测量图纸，不需架设中线， 任意架设全站仪即可实现测量，减轻测量作业人员工作量，且可以在传统方法中测量不到 的地方架设仪器实现全方位测量，提高测量精度，提高测量图纸质量。 附图说明 通过参考以下结合附图的说明及权利要求书的内容，并且随着对发明的更全面理 解，本发明的其它目的及结果将更加明白及易于理解。在附图中： 图1为根据本发明实施例的任意架设全站仪的巷道测量方法的流程图。 在所有附图中相同的标号指示相似或相应的特征或功能。
