技术摘要：
本发明提供一种显示装置，包括：显示面板，包括多个像素；第一校正部，利用伽玛校正值对从外部输入的第一影像数据执行伽玛校正；第二校正部，对伽玛校正的所述第一影像数据执行灰度补偿，生成第二影像数据；以及数据驱动部，将与所述第二影像数据对应的数据信号提供给  全部
背景技术：

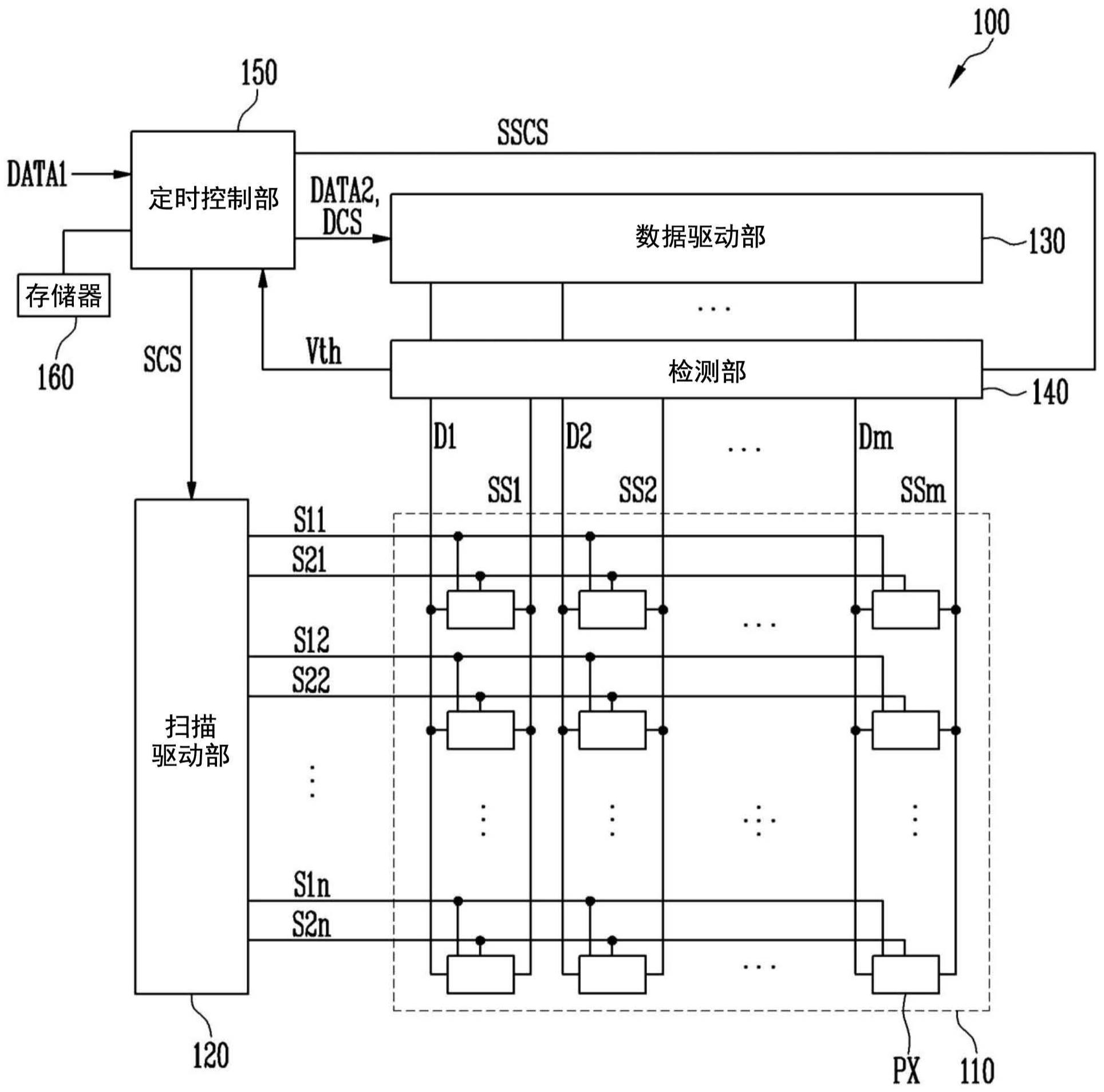

显示装置包括显示面板及显示面板驱动部。所述显示面板包括扫描线、数据线以 及像素。所述显示面板驱动部包括控制器、扫描驱动部以及数据驱动部。 各个像素包括多个晶体管、储存电容以及有机发光元件。当因晶体管的阈值电压 的散布而发生像素间的亮度差时，可能会被显示装置的用户识别为污渍。为了解决这样的 污渍，可以采用对影像信号的阈值电压补偿。 最近，随着显示装置的分辨率提高，为了缩短阈值电压补偿的处理时间，仅对RGB 中的一种颜色决定补偿值，对其余颜色则一律采用相同的补偿值。但是，这样的方式无法准 确地控制所要求的灰度。
技术实现要素：
本发明的目的在于提供一种显示装置及显示装置的驱动方法，能够在针对影像信 号无颜色变动的情况下采用阈值电压补偿。 另外，本发明的目的在于提供一种显示装置及显示装置的驱动方法，对影像数据 利用ACC  LUT来执行阈值电压补偿。 本发明的一实施例的显示装置包括：显示面板，包括多个像素；第一校正部，利用 伽玛校正值，对从外部输入的第一影像数据执行伽玛校正；第二校正部，对伽玛校正后的所 述第一影像数据执行灰度补偿来生成第二影像数据；以及数据驱动部，将与所述第二影像 数据对应的数据信号提供给所述多个像素；所述第二校正部基于针对各所述像素测量出的 特性值及所述伽玛校正值来执行所述灰度补偿。 另外，所述第一校正部可以获取与所述第一影像数据对应的预先存储的伽玛校正 值，将所述伽玛校正值适用于所述第一影像数据来执行所述伽玛校正。 另外，所述第二校正部可以基于测量出的所述特性值来决定针对所述第一影像数 据的灰度补偿级别，对决定的所述灰度补偿级别适用所述伽玛校正值来决定针对所述第一 影像数据的灰度补偿值，并将决定的所述灰度补偿值适用于伽玛校正的所述第一影像数据 来生成所述第二影像数据。 另外，所述第二校正部可以基于显示第一颜色的像素的测量出的所述特性值来决 定所述灰度补偿级别，并将决定的所述灰度补偿级别决定为相对于所述第一颜色的影像数 据的灰度补偿值。 另外，所述第二校正部可以判断相对于所述第一颜色的伽玛校正值的第二颜色的 伽玛校正值的比率，对所述灰度补偿级别适用判断出的所述比率来决定针对所述第二颜色 的灰度补偿值。 另外，所述第一校正部可以从预先存储的查找表获取所述伽玛校正值。 3 CN 111583869 A 说　明　书 2/8 页 另外，所述特性值可以是所述像素的阈值电压。 另外，本发明的一实施例的显示装置的驱动方法用于驱动包括多个像素的显示装 置，该驱动方法包括：利用伽玛校正值对从外部输入的第一影像数据执行伽玛校正的步骤； 对伽玛校正的所述第一影像数据执行灰度补偿来生成第二影像数据的步骤；以及与所述第 二影像数据对应地输出影像的步骤；生成所述第二影像数据的步骤包括：基于针对所述像 素测量出的特性值及所述伽玛校正值来决定灰度补偿值的步骤；以及对伽玛校正的所述第 一影像数据适用所述灰度补偿值来生成所述第二影像数据的步骤。 另外，执行所述伽玛校正的步骤可以包括：获取与所述第一影像数据对应的预先 存储的伽玛校正值的步骤；以及将所述伽玛校正值适用于所述第一影像数据的步骤。 另外，生成所述第二影像数据的步骤可以包括：基于测量出的所述特性值来决定 针对所述第一影像数据的灰度补偿级别的步骤；对决定的所述灰度补偿级别适用所述伽玛 校正值来决定针对所述第一影像数据的所述灰度补偿值的步骤；以及将决定的所述灰度补 偿值适用于伽玛校正的所述第一影像数据来生成所述第二影像数据的步骤。 另外，决定所述灰度补偿级别的步骤可以包括：基于显示第一颜色的像素的测量 出的所述特性值来决定所述灰度补偿级别的步骤；决定所述灰度补偿值的步骤包括：将决 定的所述灰度补偿级别决定为相对于所述第一颜色的影像数据的灰度补偿值的步骤。 另外，决定所述灰度补偿值的步骤还可以包括：判断相对于所述第一颜色的伽玛 校正值的第二颜色的伽玛校正值的比率的步骤；以及对所述灰度补偿级别适用判断出的所 述比率来决定针对所述第二颜色的灰度补偿值的步骤。 另外，获取预先存储的所述伽玛校正值的步骤可以包括：从预先存储的查找表加 载与所述第一影像数据对应的所述伽玛校正值的步骤。 另外，所述特性值可以是所述像素的阈值电压。 (发明效果) 根据本发明的显示装置及显示装置的驱动方法，能够在针对影像信号无颜色变动 的情况下采用阈值电压补偿。 根据本发明的显示装置及显示装置的驱动方法，能够有效地去除显示装置的污 渍，同时能够防止因去除污渍引起的颜色失真。 附图说明 图1是示出本发明的一实施例的显示装置的框图。 图2是示出图1所示的像素的一例的电路图。 图3是更具体地示出图1的定时控制部的框图。 图4及图5是用于说明基于定时控制部的影像数据的补偿的图。 图6是示出本发明的一实施例的显示装置的驱动方法的流程图。
