技术摘要：
本发明提供电路结构简单且具备过电流保护功能的输出驱动器电路。构成为：具备恒流电路和恒流镜用MOS晶体管和选择器电路，恒流镜用MOS晶体管和输出MOS晶体管构成电流镜电路，根据基于恒流镜用MOS晶体管产生的恒流的电压控制输出MOS晶体管的栅极，限制在输出MOS晶体管的  全部
背景技术：
对现有的带过电流保护功能的输出驱动器电路进行说明。图5是示出现有的输出 驱动器电路的电路图。 现有的带过电流保护功能的输出驱动器电路50，具备：与输出端子57连接的输出 驱动器即NMOS晶体管55；与输出驱动器的电流路径连接的、用于监视输出电流的读出电阻 58；输出参考电压的参考电压电路51；比较由读出电阻58产生的电压和参考电压的比较器 52；以及根据比较器52的输出信号和输入端子53的信号控制NMOS晶体管55的栅极的NOR电 路54。 在NMOS晶体管55导通的状态下，如果输出端子57与电源短路，则在NMOS晶体管55 的漏极－源极间就会有大电流流过。此时，若在读出电阻58产生的电压高于参考电压，则比 较器52的输出信号成为“H（高）”电平，使NMOS晶体管55截止地进行控制。由此，NMOS晶体管 55的源极－漏极间的电流变得不能流动，能够防止过电流造成的IC的破坏。 此外，取代读出电阻58而连接NMOS晶体管，从而能够进行同样的保护（例如，参照 专利文献1）。 现有技术文献 专利文献 专利文献1：日本特开平6－38363号公报。
技术实现要素：

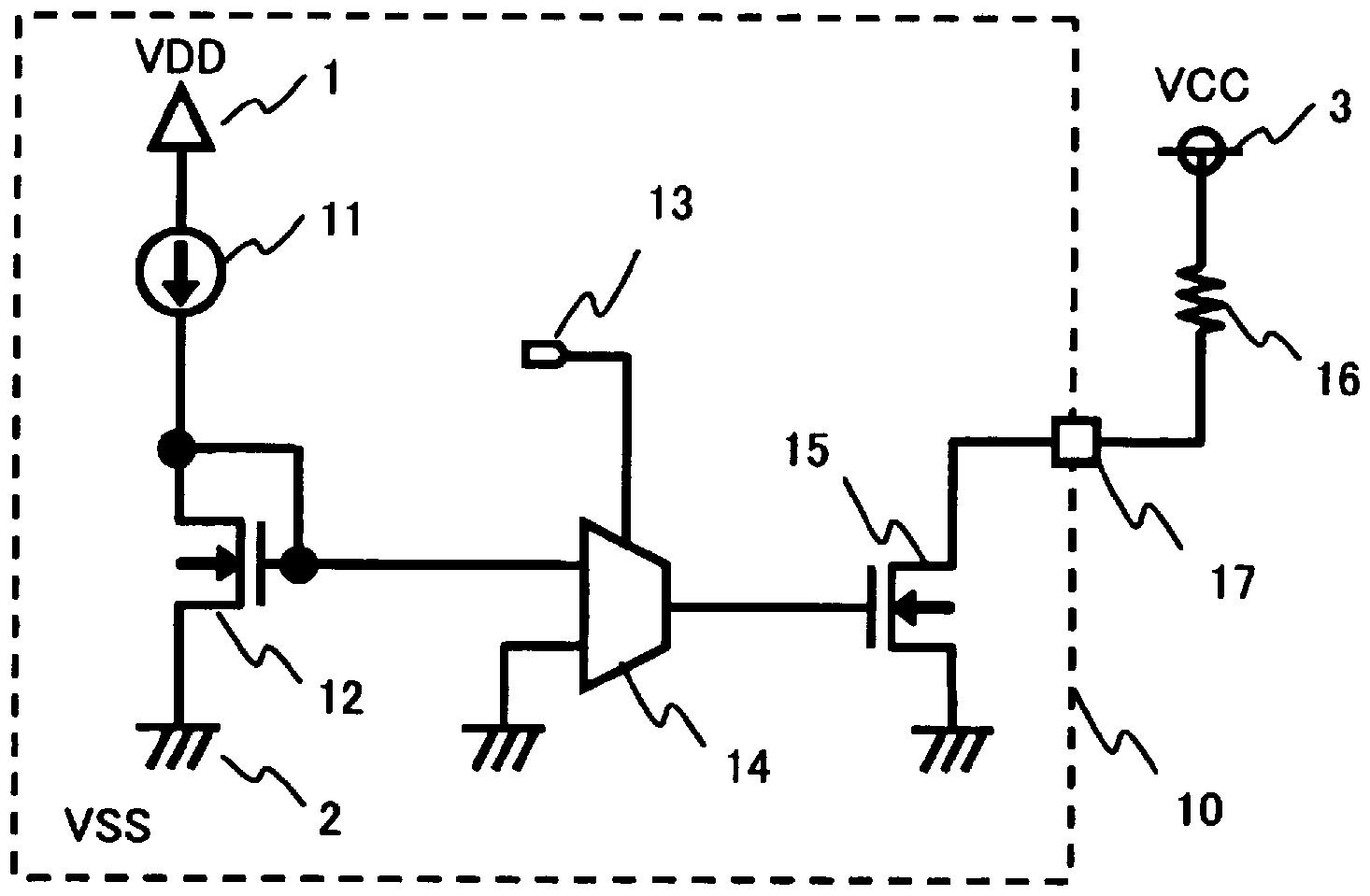

发明要解决的课题 但是，现有的带过电流保护功能的输出驱动器电路，存在这样的课题：由于需要比较器 和参考电压电路，电路规模会变大。 此外，还存在这样的课题：由于对输出驱动器即NMOS晶体管的源极连接读出电阻， 所以正常动作时的输出驱动器的驱动能力下降。 本发明的输出驱动器电路鉴于上述课题而完成，其目的在于提供电路结构简单且 不会降低输出驱动器的驱动能力的、具备过电流保护功能的输出驱动器电路。 用于解决课题的方案 本发明为了解决上述课题，提供一种输出驱动器电路，具备：恒流电路，供给恒流；恒流 镜用MOS晶体管，产生基于恒流的电压；选择器电路，被输入恒流镜用MOS晶体管的电压和第 1电源端子的电压，根据输入到输出驱动器电路的输入端子的信号，输出所输入的任一个电 3 CN 111585552 A 说　明　书 2/3 页 压；以及输出MOS晶体管，其栅极与选择器电路的输出端子连接，漏极与输出驱动器电路的 输出端子连接，源极与第1电源端子连接，所述输出驱动器电路是漏极开路输出的输出驱动 器电路，具备根据基于恒流的电压，限制在输出MOS晶体管的源极－漏极间流动的电流的过 电流保护功能。 发明效果 本发明的输出驱动器电路构成为根据电流镜电路控制输出MOS晶体管的电流，从而实 现了过电流保护功能。因而，在输出MOS晶体管的源极不需要读出电阻，并且不需要比较器 和参考电压电路，因此能够提供结构简单且也不会降低正常动作时的驱动能力的、带过电 流保护功能的输出驱动器电路。 附图说明 图1是示出本实施方式的输出驱动器电路的电路图； 图2是示出本实施方式的输出驱动器电路的其他例的电路图； 图3是示出本实施方式的输出驱动器电路的其他例的电路图； 图4是示出本实施方式的输出驱动器电路的其他例的电路图； 图5是示出现有的输出驱动器电路的电路图。
