技术摘要：
本发明提供了一种散热型芯片级LED封装方法及其封装结构，其在所述聚合物层中设置通孔、盲孔、沟槽和凹陷，并填充导热和导电的软化材料形成布线层和散热结构；并利用LED芯片上的两个导电插针和多个导热插针对应插入所述盲孔和凹陷，实现电连接和热连接，能够有效的提高  全部
背景技术：

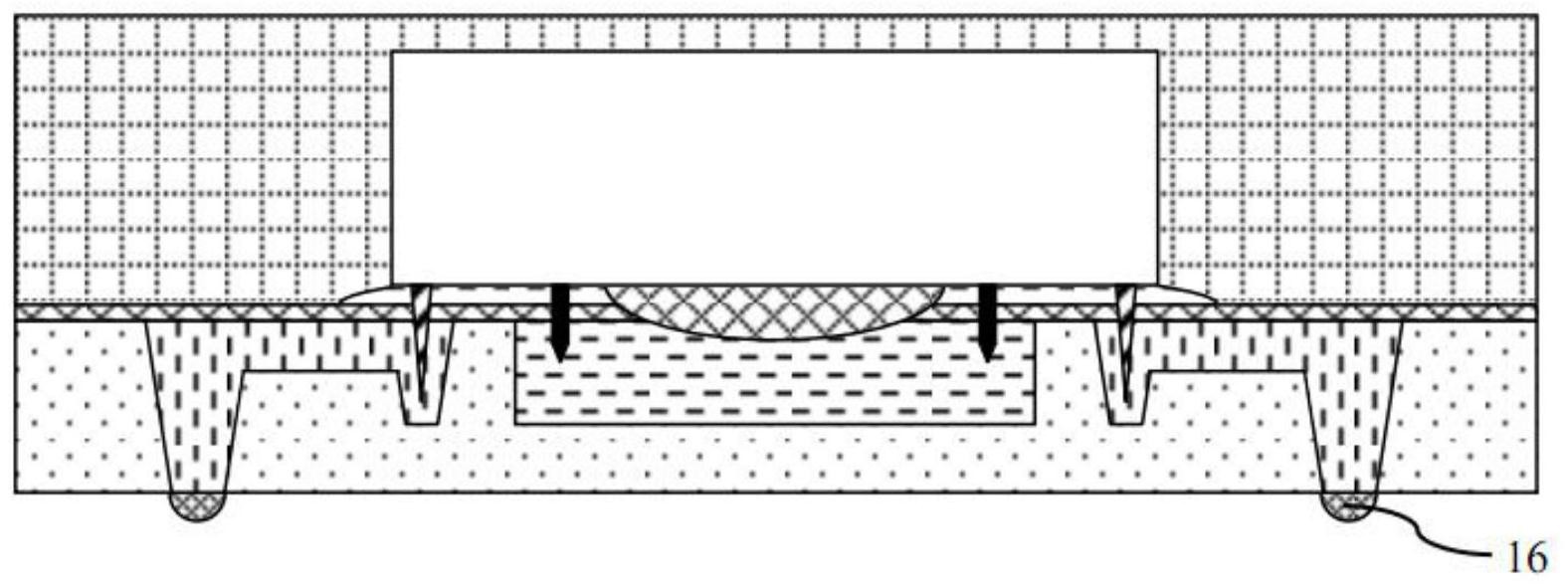

现有的LED芯片封装，多采用芯片级（CSP）封装，该封装方式具有成本低、结构简单 的优点，但是其往往通过焊接的方式实现电连接，其连接方式易断裂，且塑封层的整体封 装，使得散热效果不是很理想。
