技术摘要：
本发明公开了一种具有杀菌功能的储液箱、热水器及储液箱控制方法，所述储液箱，包括：箱体，所述箱体具有加热腔和除菌腔，所述加热腔与进液管连通，所述除菌腔与所述加热腔连通；紫外线杀菌装置，所述紫外线杀菌装置设置在所述除菌腔内，所述紫外线杀菌装置用于所述除  全部
背景技术：
现阶段热泵热水器选择的杀菌方式多为依靠水箱水的加热消灭部分细菌，杀菌效 果一般，不能起到充分净水的作用，无法满足人民日益增长的用水需求。而紫外线杀菌不使 用化学药剂、不破坏自然环境，对于大肠杆菌、微球菌、芽孢杆菌、贾第虫、隐孢子虫、病毒等 都有强力的杀除效果，杀菌快、效率高、费用低。紫外线杀菌热泵热水器必将成为未来主流 的产品形式。 虽然，紫外线杀菌虽然具有上述优点，然后经过研究发现，紫外线会对水箱中的高 效换热层造成损伤，从而影响水箱的使用寿命。
技术实现要素：

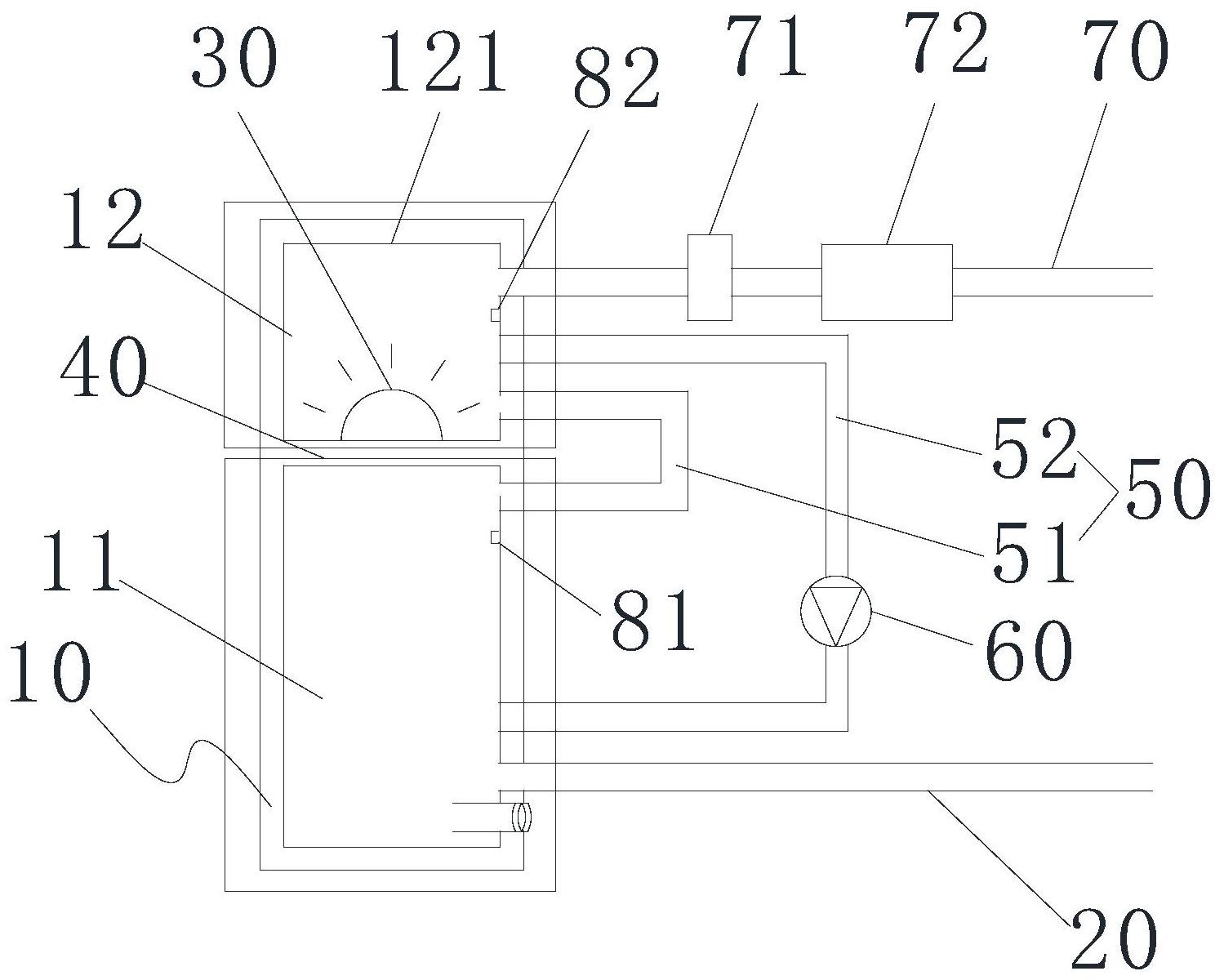

本发明公开了一种具有杀菌功能的储液箱、热水器及储液箱控制方法，解决了紫 外线会对水箱中的高效换热层造成损伤，从而影响水箱的使用寿命的问题。 根据本发明的一个方面，公开了一种储液箱，包括：箱体，所述箱体具有加热腔和 除菌腔，所述加热腔与进液管连通，所述除菌腔与所述加热腔连通；紫外线杀菌装置，所述 紫外线杀菌装置设置在所述除菌腔内，所述紫外线杀菌装置用于所述除菌腔内的液体进行 紫外线杀菌。 进一步地，所述除菌腔内壁上设置有反光层。 进一步地，所述除菌腔内壁上设置有反光金属片。 进一步地，所述箱体内设置有隔板，所述隔板将所述箱体分隔形成所述加热腔和 所述除菌腔。 进一步地，所述除菌腔位于所述加热腔的上方。 进一步地，所述储液箱还包括：循环管路，所述加热腔与所述除菌腔通过所述循环 管路连通；循环泵，所述循环泵设置在所述循环管路上，所述循环泵用于驱动液体在所述加 热腔和所述除菌腔间循环。 进一步地，所述循环管路包括：第一管路，所述第一管路第一端与所述加热腔顶部 连通，所述第一管路第二端与所述除菌腔底部连通；第二管路，所述第二管路第一端与所述 加热腔底部连通，所述第二管路第二端与所述除菌腔连通位置位于所述第一管路的第二端 上方，所述循环泵设置在所述第一管路或所述第二管路上。 进一步地，所述储液箱还包括：出液管，所述出液管与所述除菌腔连通。 进一步地，所述出液管上设置有水流检测器和计时器。 进一步地，所述储液箱还包括：第一感温包，所述第一感温包设置在所述加热腔 内；第二感温包，所述第二感温包设置在所述除菌腔内；控制器，所述控制器分别与所述循 4 CN 111578521 A 说　明　书 2/3 页 环泵、所述第一感温包和所述第二感温包电连接。 根据本发明的第二个方面，公开了一种热水器，包括上述的储液箱。 根据本发明的第三个方面，公开了一种储液箱控制方法，用于控制权利要求所述 的储液箱，获取所述加热腔的温度值T1和所述除菌腔的温度值T2；判断T1和T2是否满足： T2-T1≥T3，T3为预设循环泵运行温差值；如果是，则开启循环泵。 进一步地，在开启循环泵后还包括以下步骤：判断T1和T2是否满足：T2-T1≤T4；其 中，T4为预设循环泵停止温差值，且T4＜T3；如果是，则关闭循环泵。 本发明的储液箱通过设置加热腔和除菌腔，使加热和杀菌两个功能分别位于不同 的腔体内，使用时，进液在加热腔中加热后，再进入除菌腔并通过紫外线杀菌装置紫外线杀 菌，这种设置方式可以有效避免紫外线对加热腔中换热层的损伤，从而大大提高使用寿命。 附图说明 图1是本发明实施例的储液箱的结构示意图； 图2是本发明实施例的工作原理图； 图例：10、箱体；11、加热腔；12、除菌腔；121、反光金属片；20、进液管；30、紫外线杀 菌装置；40、隔板；50、循环管路；51、第一管路；52、第二管路；60、循环泵；70、出液管；71、水 流检测器；72、计时器；81、第一感温包；82、第二感温包。
